3. Поверните шестигранную деталь
против часовой стрелки и отсоедините
отстойник от фильтра.
4. Тщательно очистите отстойник и сетку:
Если сетка загрязнена, замените ее
новым.
5. Установите на место сетку,
уплотнительное кольцо и поплавок.
Выполните обратную сборку фильтра и
отстойника.
МОМЕНТ
ЗАТЯЖКИ:
3,0 Нм
6. Установите ленточный хомут на
топливный фильтр как показано выше.
7. Установите на место топливный фильтр и
ленточный хомут.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Совместите центры двух топливопроводов
и стрелку на ребке ленточного хомута

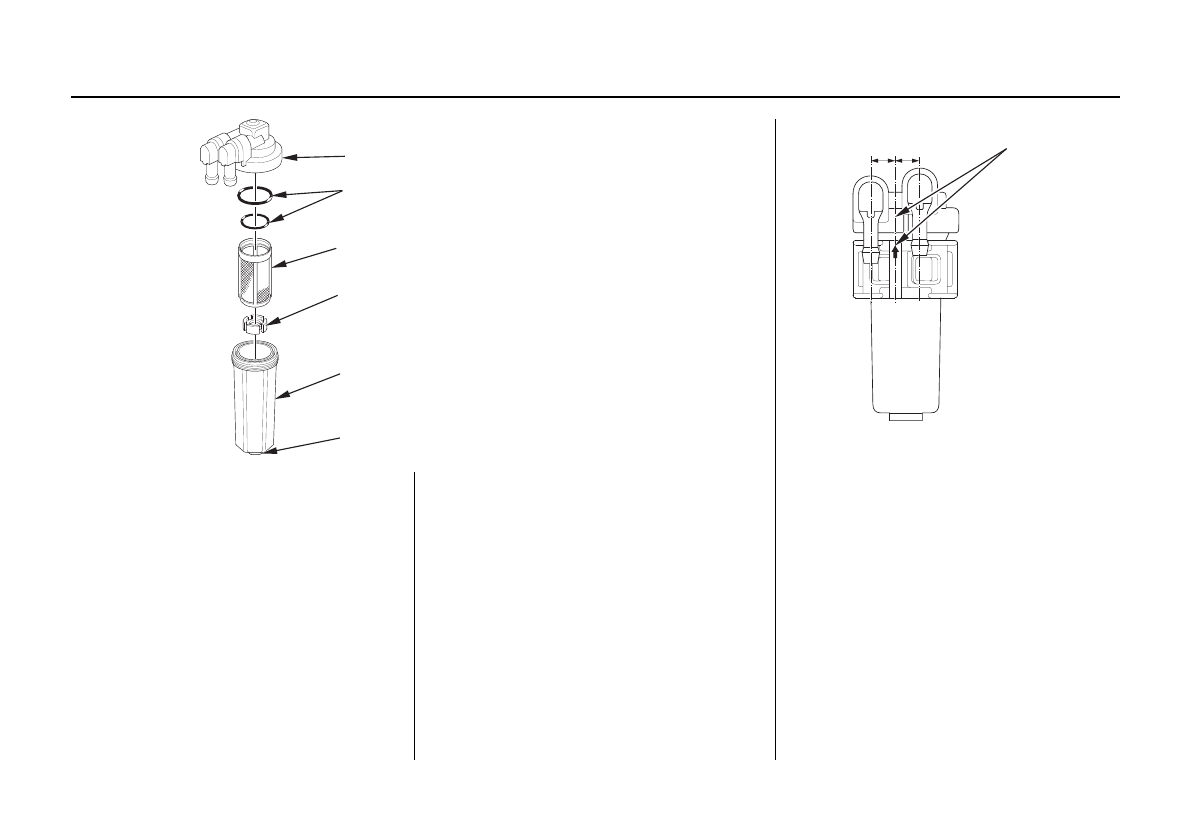

ТОПЛИВНЫЙ ФИЛЬТР
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
ПОПЛАВОК (красное кольцо)
ОТСТОЙНИК
ШЕСТИГРАННАЯ ДЕТАЛЬ
ТОПЛИВНАЯ СЕТКА
