3. Подняв подвесной мотор на требуемый
угол, переместите рычаг механизма
подъема из воды в положение
ЗАФИКСИРОВАТЬ, для того чтобы
закрепить мотор в этом положении.
2. Переведите рычаг механизма подъема в
положение ОСВОБОДИТЬ. Возьмитесь
за рукоятку на капоте двигателя и
поднимите подвесной мотор. (Подвесной
мотор можно поднять и зафиксировать на
любой угол.)
4. Для того чтобы опустить подвесной мотор,
переведите рычаг механизма подъема
из воды в положение ОСВОБОДИТЬ.
Немного приподнимите подвесной мотор за
рукоятку на капоте двигателя и осторожно
опустите мотор в требуемое положение.
ВНИМАНИЕ
Рычаг механизма подъема из воды не-
обходимо всегда переводить в поло-
жение ЗАФИКСИРОВАТЬ или ОСВОБО-
ДИТЬ полностью и до упора.
ЭКСПЛУАТАЦИЯ
РУКОЯТКА
РЫЧАГ
МЕХАНИЗМА
ПОДЪЕМА
ИЗ ВОДЫ
FREE
(ослабить)
LOCK
(заблокировать)

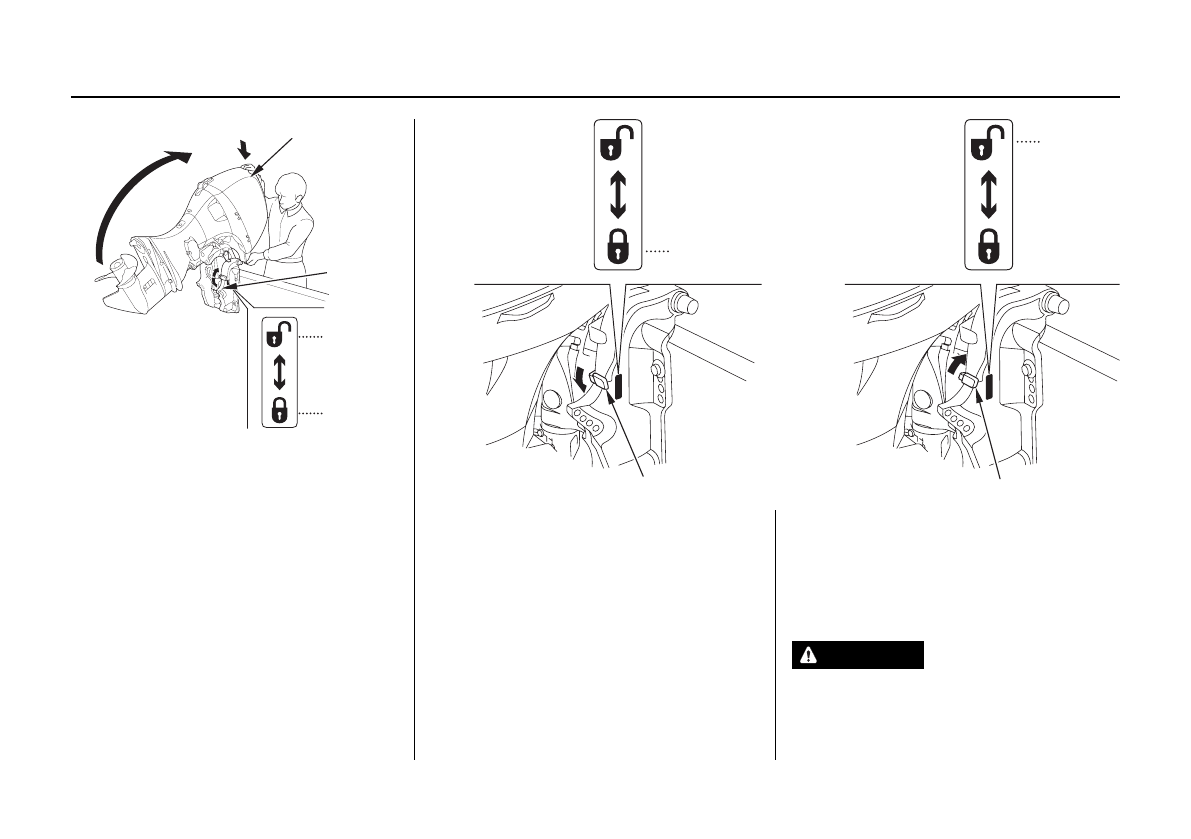

РЫЧАГ МЕХАНИЗМА ПОДЪЕМА ИЗ ВОДЫ
РЫЧАГ МЕХАНИЗМА ПОДЪЕМА ИЗ ВОДЫ
LOCK
(заблокировать)
FREE
(ослабить)
FREE
FREE
(ослабить)
(ослабить)
LOCK
LOCK
(заблокировать)
(заблокировать)
