65
ПУСК ДВИГАТЕЛЯ
2. Установите рычаг дистанционного
управления в нейтральное положение.
Осуществить запуск двигателя
невозможно до тех пор, пока рычаг
дистанционного управления не будет
переведен в НЕЙТРАЛЬНОЕ положение.
3. Установите рычаг отключения редуктора
в положение START (Пуск) – низшее
положение рычага.
4. Поверните ключ в положение START
(Пуск), для запуска двигателя. Сразу
после пуска двигателя, отпустите ключ
зажигания. Отпущенный после пуска
двигателя ключ зажигания вернется в
положение ON (ВКЛ).
ПРИМЕЧАНИЕ
• Электродвигатель стартера потребляет
значительный ток. Поэтому запрещается
непрерывная работа стартера более 5
секунд за одно включение. Если двигатель
не запустился в течение 5 секунд, то
перед следующим включением стартера
необходимо сделать паузу не менее 10
секунд.
• Не поворачивайте ключ зажигания в
положение START (СТАРТЕР) при
работающем двигателе.
ПРИМЕЧАНИЕ:
Система блокировки “Neutral Starting System”
предотвращает пуск двигателя, если рычаг
дистанционного управления не установлен в
нейтральное положение. Двигатель не запус-
тится, несмотря на работу стартера.

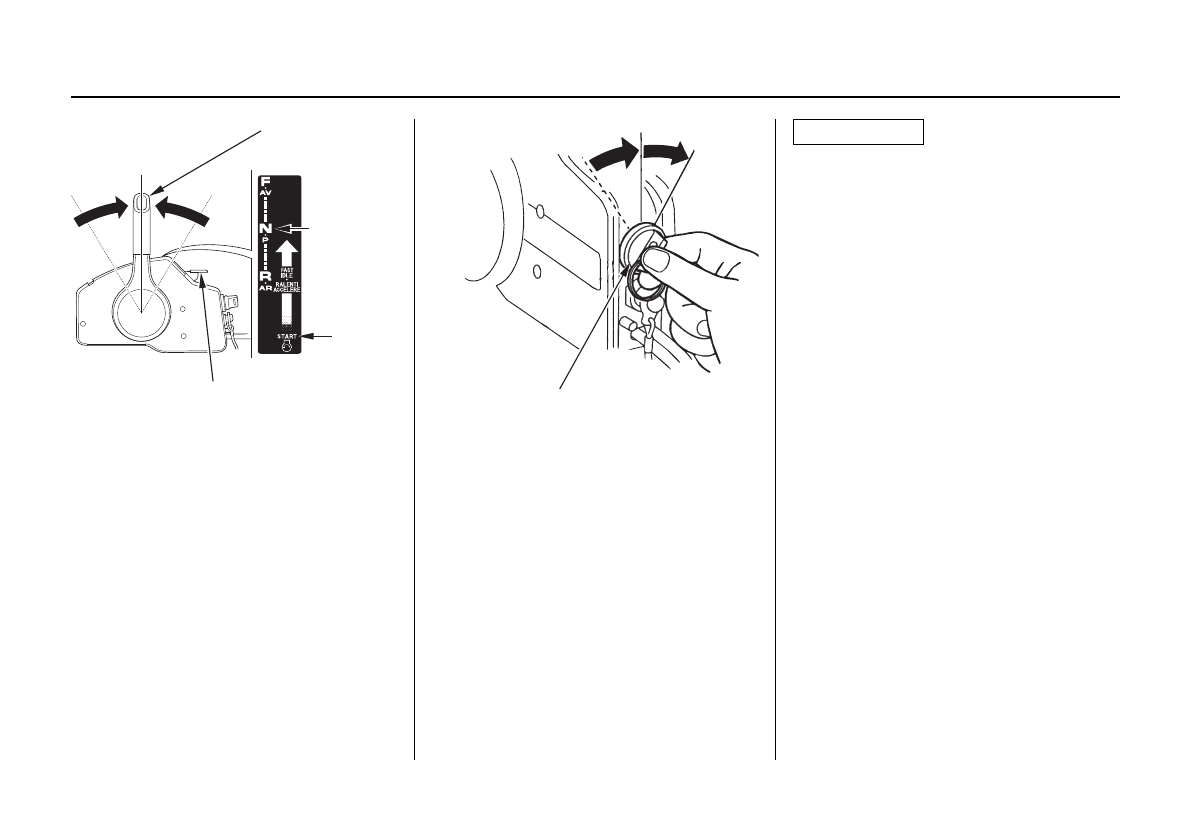

РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ ОТКЛЮЧЕНИЯ РЕДУКТОРА
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
START
(ПУСК)
КЛЮЧ ЗАМКА ЗАЖИГАНИЯ
OFF (ВЫКЛ)
ON (ВКЛ)
START
(ПУСК)
