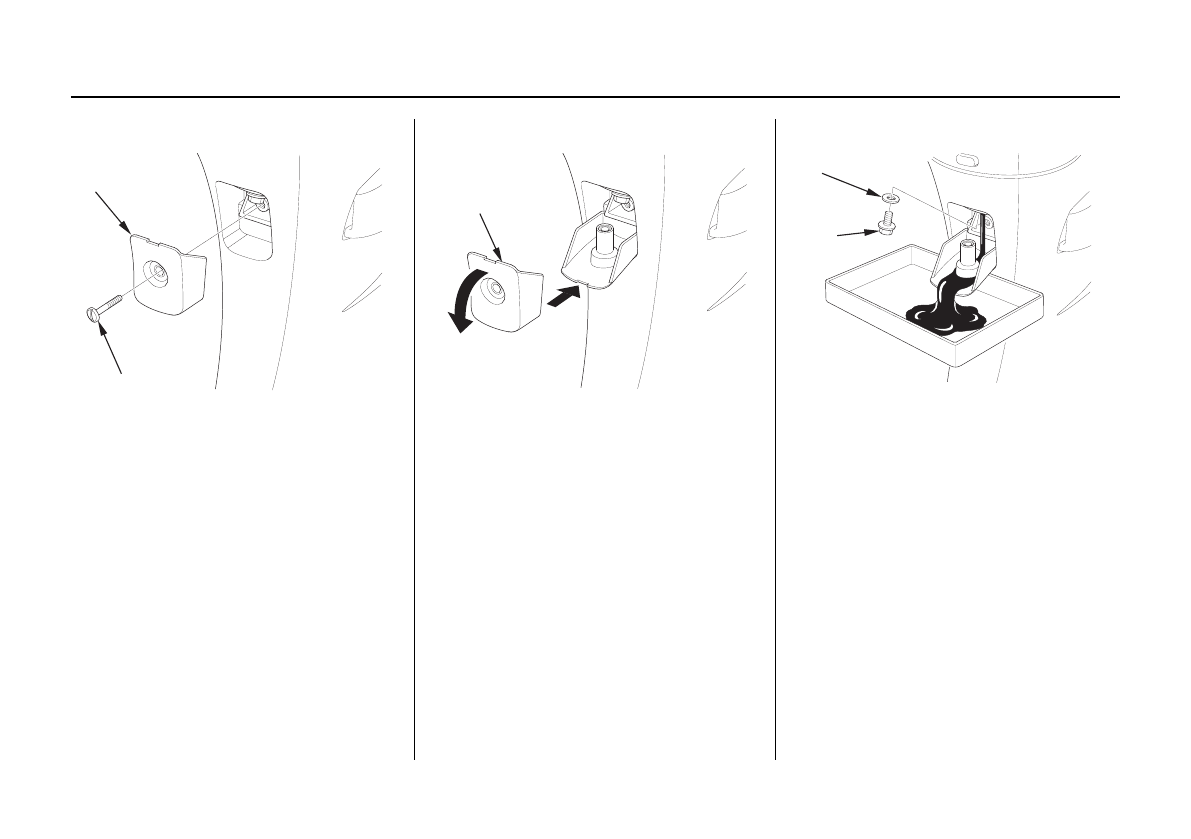

2. С помощью плоской отвертки отверните
крепежный винт и снимите крышку
сливной пробки.
3. Поверните и установите снятую крышку,
как показано на рисунке, для того чтобы
использовать ее в качестве удлинителя.
Поместите под направляющую
подходящую емкость.
4. Выверните сливную пробку с помощью
гаечного ключа 12 мм, снимите шайбу и
слейте моторное масло.
Установите новую уплотнительную шайбу,
вверните и плотно затяните сливную пробку.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
КРЫШКА СЛИВНОЙ
ПРОБКИ
ВИНТ
КРЫШКА СЛИВНОЙ
ПРОБКИ
УПЛОТНИТЕЛЬНАЯ
ШАЙБА
СЛИВНАЯ
ПРОБКА
