87
Если сервопривод подъема не функциони-
рует (например, из-за разряженной аккуму-
ляторной батареи или неисправного элек-
тродвигателя сервопривода), то подвесной
мотор можно поднять или опустить вручную.
Для этого необходимо отключить сервопри-
вод. Для подъема подвесного мотора вручную
отверните с помощью отвертки клапан от-
ключения сервопривода на два с половиной
оборота (против часовой стрелки). Клапан
расположен под транцевым кронштейном.
ПРИМЕЧАНИЕ
Запрещается поворачивать клапан отключения
сервопривода более, чем на два с половиной
оборота. В противном случае после закрытия
клапана подвесной мотор будет невозможно
поднять из воды.
После подъема или опускания подвесного
мотора вручную необходимо закрыть клапан,
для того чтобы зафиксировать подвесной мо-
тор.
Перед открыванием клапаном убедитесь в
том, что под подвесным мотором отсутствуют
люди. Если клапан отключения сервоприво-
да открыт (повернут против часовой стрелки)
при поднятом моторе, это может привести к
резкому опусканию мотора.
ВНИМАНИЕ
Перед запуском двигателя надежно за-
тяните клапан отключения сервопри-
вода. В противном случае подвесной
мотор может подняться при включении
режима заднего хода.
Если вы находитесь на удалении от поста
дистанционного управления и не можете вос-
пользоваться органами управления, располо-
женными на нем, то поднять подвесной мотор
можно при помощи органа управления систе-
мы подъема подвесного мотора, который на-
ходится сбоку на подвесном моторе. Процесс
управления подъемом мотора при помощи
этой системы аналогичен подъему мотора при
помощи органов управления, расположенных
на посту дистанционного управления.
ВНИМАНИЕ
Рекомендуем не пользоваться органом
управления системы подъема подвес-
ного мотора, расположенным на мото-
ре, во время движения лодки.

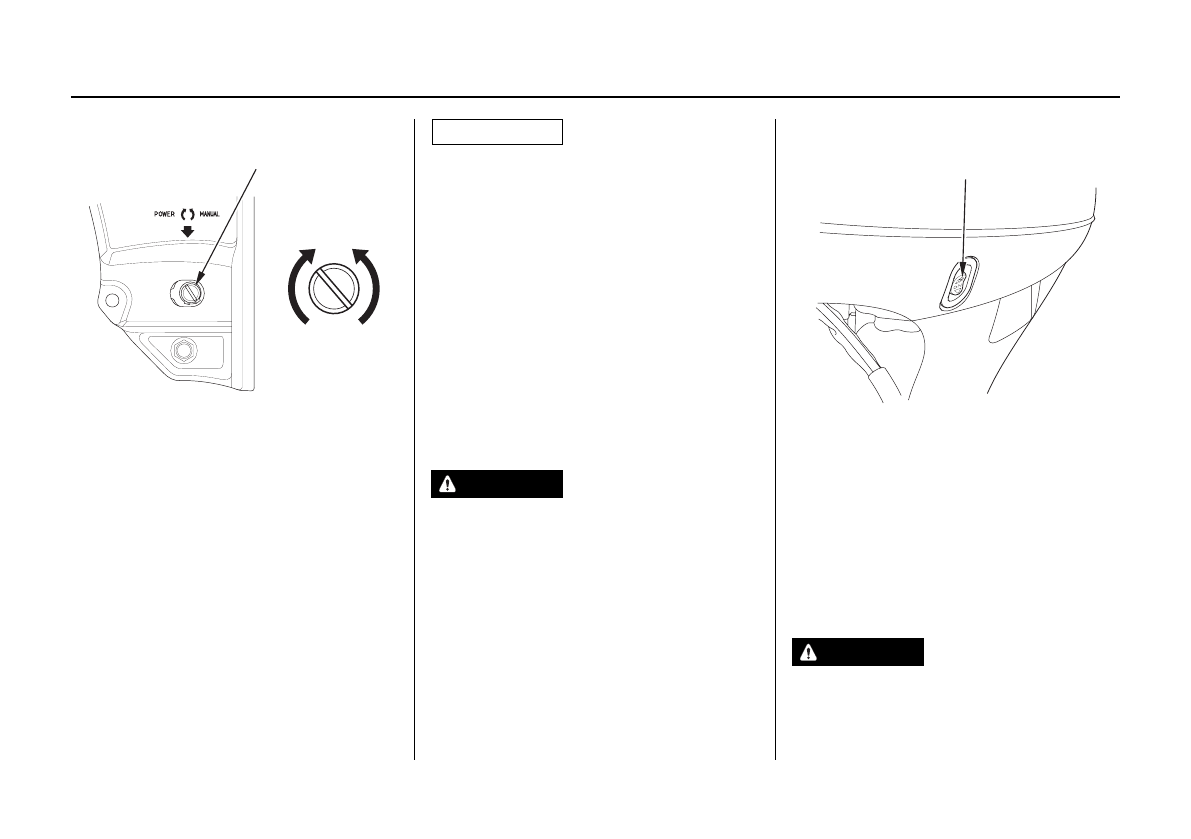

Клапан отключения сервопривода
ЭКСПЛУАТАЦИЯ
КЛАПАН ОТКЛЮЧЕНИЯ СЕРВОПРИВОДА
ВКЛЮЧЕНИЕ
СЕРВОПРИВОДА
(затянуть)
ПОДЪЕМ
ВРУЧНУЮ
(отпустить)
Орган управления системы подъема
подвесного мотора (модификация Т)
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
