26
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Модификация R)
Линь аварийного выключателя двигателя
предназначен для экстренной остановки
двигателя при падении водителя за борт или
в случае потери управления подвесным мо-
тором.
Скоба должна быть вставлена в кнопку ава-
рийного выключателя двигателя. В против-
ном случае запуск двигателя будет невозмо-
жен. Двигатель автоматически глушится,
как только скоба сдергивается с аварийного
выключателя.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет зафик-
сирован должным образом, то при
падении водителя за борт и потере уп-
равления подвесным мотором, лодка
полностью выйдет из-под контроля.
Для обеспечения безопасности водителя и
пассажиров необходимо всегда вставлять
скобу аварийного линя в кнопку аварийно-
го выключателя двигателя. Другой конец
аварийного линя должен быть надежно при-
креплен к запястью судоводителя.

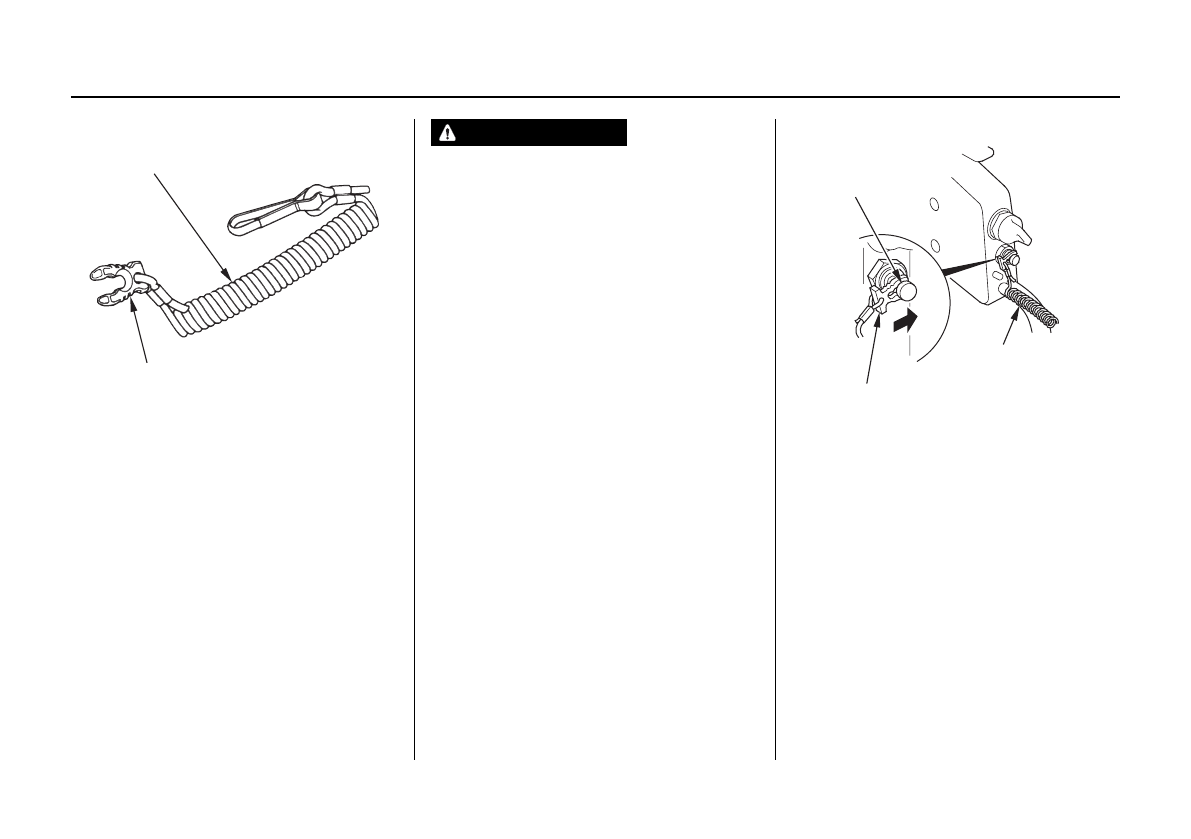

Аварийный линь / Скоба
ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
(тип R1)
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
