98
1. Переведите рычаг переключения
дистанционного управления в
НЕЙТРАЛЬНОЕ положение.
ПРИМЕЧАНИЕ:
После движения с полностью открытой дрос-
сельной заслонкой необходимо охладить дви-
гатель, прежде чем глушить. Для охлаждения
двигателя дайте ему поработать на холостых
оборотах в течение нескольких минут.
2. Для того чтобы заглушить двигатель,
поверните ключ зажигания в положение
«OFF» (Зажигание выключено).
ПРИМЕЧАНИЕ:
Если двигатель не выключился после перевода
ключа зажигания в положение «OFF» (зажига-
ние выключено), для его остановки восполь-
зуйтесь аварийным выключателем двигателя,
потянув за аварийный линь (стр. 64).

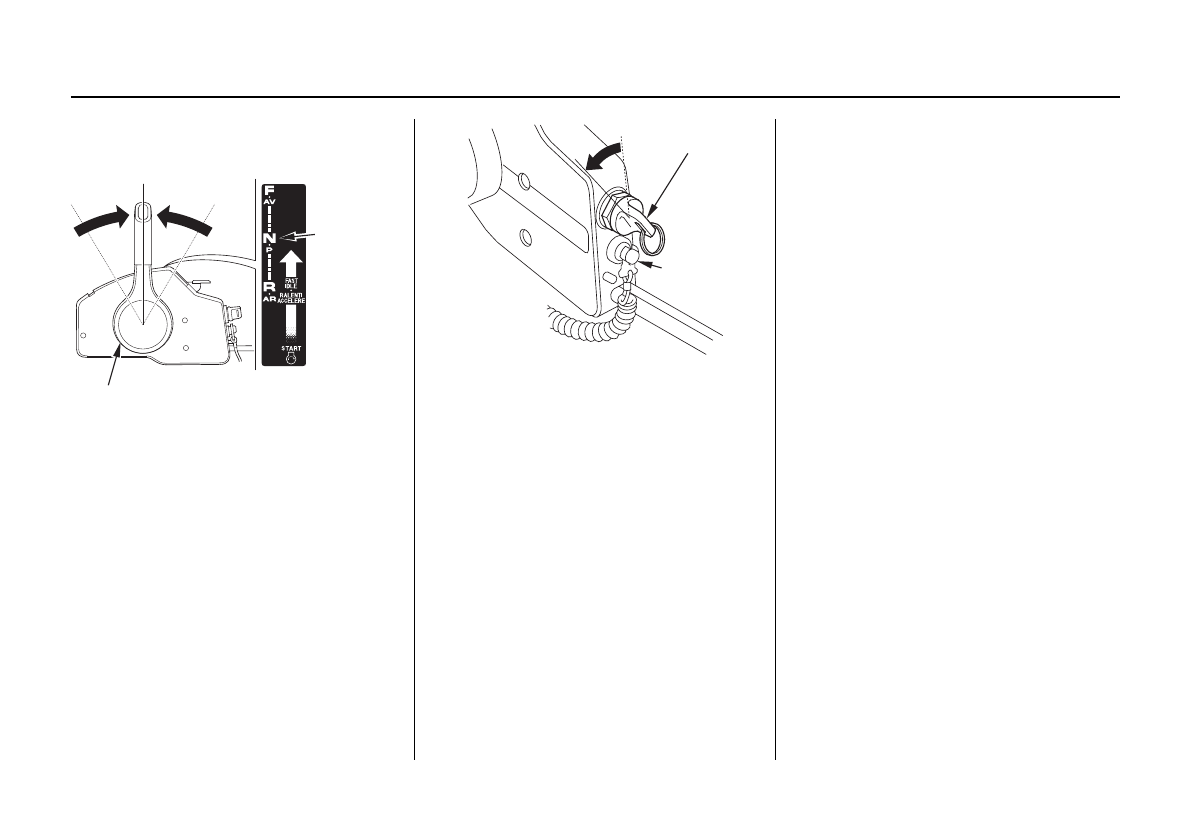

ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
(Тип R)
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
(тип R1)
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
OFF
OFF
(ВЫКЛ)
(ВЫКЛ)
(Тип R1)
Содержание
- 5 ПРИМЕЧАНИЕ
- 7 СОДЕРЖАНИЕ
- 8 УСТРАНЕНИЯ
- 9 СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
- 10 БЕЗОПАСНОСТЬ; Противопожарные меры
- 11 • Остерегайтесь прикосновений к; Опасность отравления оксидом углерода; • При работе двигателя в закрытом
- 12 РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК
- 14 СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА
- 15 ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
- 16 ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА; РУМПЕЛЬ
- 21 Положения ключа зажигания:; Замок зажигания
- 22 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация Н); Рукоятка акселератора; Регулятор силы трения на ручке газа
- 23 Аварийный выключатель двигателя
- 24 Фрикционный демпфер румпеля
- 25 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Модификация R)
- 26 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация R)
- 28 Аварийный линь / Скоба
- 30 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация Т); Система изменения угла наклона
- 31 Сервопривод подъема подвесного мотора
- 32 Клапан отключения сервопривода
- 33 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (тип G)
- 34 ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Общие положения)
- 35 Сигнализатор перегрева двигателя/Зуммер
- 37 Компенсатор реактивного момента
- 38 Входное отверстие системы охлаждения
- 40 Штуцер для присоединения топливопровода
- 42 УСТАНОВКА ПОДВЕСНОГО МОТОРА; Высота транца лодки и длина дейдвуда
- 43 Расположение; УСТАНОВКА ПОДВЕСНОГО МОТОРА; Расположение подвесного мотора по высоте
- 44 ВНИМАНИЕ; Установка подвесного мотора
- 45 УСТАНОВКА ПОДВЕСНОГО МОТОРА ПОДВЕСНОГО МОТОРА
- 47 Подключение аккумуляторной батареи; • Установлена в аккумуляторный
- 50 Выбор гребного винта
- 51 КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ; • Для того чтобы снять кожух двигателя,; Снятие и установка капота двигателя
- 52 КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ; Моторное масло; Установите подвесной мотор в
- 53 Установите на место и надежно закрепите
- 54 ТОПЛИВО, СОДЕРЖАЩЕЕ СПИРТ; • На повреждения деталей системы
- 55 Проверка гребного винта и шплинта; Замените неисправный гребной винт.
- 56 Поднимите румпель и выньте крепежный
- 57 Топливный фильтр
- 58 Аккумуляторная батарея; Проверка аккумуляторной батареи
- 59 запасных частей и принадлежностей.; (4) Запасная скоба аварийного выключателя; Прочие контрольные проверки
- 60 Штуцерные соединения топливопровода; • Установите топливный бак, так чтобы
- 61 Присоедините топливопровод к; Поверните вентиляционный клапан; ПУСК ДВИГАТЕЛЯ; Подача топлива
- 62 Вставьте скобу, расположенную на конце
- 63 Переведите рычаг переключения муфты
- 64 Поверните ключ в положение START; После пуска двигателя проверьте
- 65 Проверьте состояние индикатора
- 67 Установите рычаг дистанционного
- 68 Цифровой тахометр
- 69 Аварийный пуск
- 70 Выньте фиксирующие болты 6 х 25 мм
- 71 Поворачивая рукоятку акселератора,
- 72 Вставьте скобу, расположенную на конце
- 73 Поверните ключ зажигания в положение; Слегка потяните ручку пускового шнура
- 74 Установите крышку генератора
- 75 Обкатка; Период обкатки: 10 часов
- 76 ЭКСПЛУАТАЦИЯ; Для уменьшения частоты вращения вала; Переместите рычаг реверса в положение; Переключение муфты реверса
- 77 Управление лодкой по курсу
- 78 Движение с постоянной скоростью
- 80 • Во время движения при полностью; Регулировка наклона подвесного мотора
- 81 • Уменьшение угла наклона подвесного
- 83 Переместите рычаг дистанционного
- 84 При движении с установившейся скоростью:; приведет к подъему носа лодки и улучшит остойчивость лодки.
- 86 Переведите рычаг переключения муфты
- 88 Стоянка
- 90 Регулировка компенсатора реактивного момента
- 91 Система защиты двигателя
- 92 ВИЗУАЛЬНЫЕ ИНДИКАТОРЫ
- 98 ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ; Аварийное выключение двигателя
- 99 Нормальное выключение двигателя; Поверните рукоятку акселератора в; Если лодка не используется, снимите; ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
- 101 Отсоединение топливопровода; Нажимая на фиксирующий зажим
- 102 ТРАНСПОРТИРОВКА; Транспортировка; Установите крюк грузоподъемного
- 103 Отсоедините подъемные крюки от
- 104 Перевозка на трейлере
- 105 ЧИСТКА И ПРОМЫВКА; Выкрутите пробку отверстия для
- 106 ЧИСТКА И ПРОМЫВКА; При отсутствии промывочного штуцера
- 108 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 109 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 110 РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
- 112 без замены масляного фильтра.; Рекомендуемое масло
- 114 Свечи зажигания; Периодичность проверки и регулировки:
- 115 Проверьте зазор между электродами
- 116 После посадки свечи на уплотнительную; Установите наконечники свечей
- 117 Не подносите близко открытое; Снимите клемму с отрицательного
- 118 Присоедините клемму красного провода
- 119 Смазка; • Смажьте антикоррозионным маслом те
- 120 Периодичность проверки состояния:; Через каждые 100 моточасов или 6 месяцев; Периодичность замены:; Отсоедините топливопровод от штуцера
- 121 Через полупрозрачную чашку фильтра
- 123 Присоедините топливопровод к; Периодичность промывки топливного бака:; Ежегодно или через каждые 200 моточасов.
- 125 Плавкий предохранитель
- 126 Остановите двигатель и отсоедините; • Лопасти гребного винта являются; Гребной винт
- 128 В случае заливания двигателя водой
- 129 Как можно быстрее доставьте подвесной
- 130 Топливо
- 131 ХРАНЕНИЕ; -e. Слейте остаток бензина из уловителя; Очистка уловителя топливных паров
- 133 Хранение аккумуляторной батареи
- 135 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
- 136 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 137 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 143 ПЕРЕЧЕНЬ ОСНОВНЫХ ЕВРОПЕЙСКИХ ДИСТРИБЬЮТОРОВ КОМПАНИИ HONDA
- 145 АЛФАВИТНЫЙ УКАЗАТЕЛЬ
- 147 КОММУТАЦИОННАЯ СХЕМА
- 148 ЦВЕТОВАЯ КОДИРОВКА; ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ
