123
Если предохранитель перегорел, то во время
работу двигателя аккумуляторная батарея не
будет заряжаться генератором. Перед заме-
ной перегоревшего предохранителя проверь-
те величину тока, потребляемого дополни-
тельным электрическим оборудованием, и
исправность этого оборудования и электро-
проводки.
ПРЕДУПРЕЖДЕНИЕ
•
Запрещается использовать пре-
дохранители, отличающиеся по но-
минальному току от штатных пре-
дохранителей. В противном случае
возможно возникновение пожара
или серьезные повреждения сис-
темы электрооборудования.
• Перед тем как заменять предохрани-
тель, снимите клемму черного про-
вода с отрицательного (-) полюсного
вывода аккумуляторной батареи.
В противном случае может возник-
нуть короткое замыкание.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

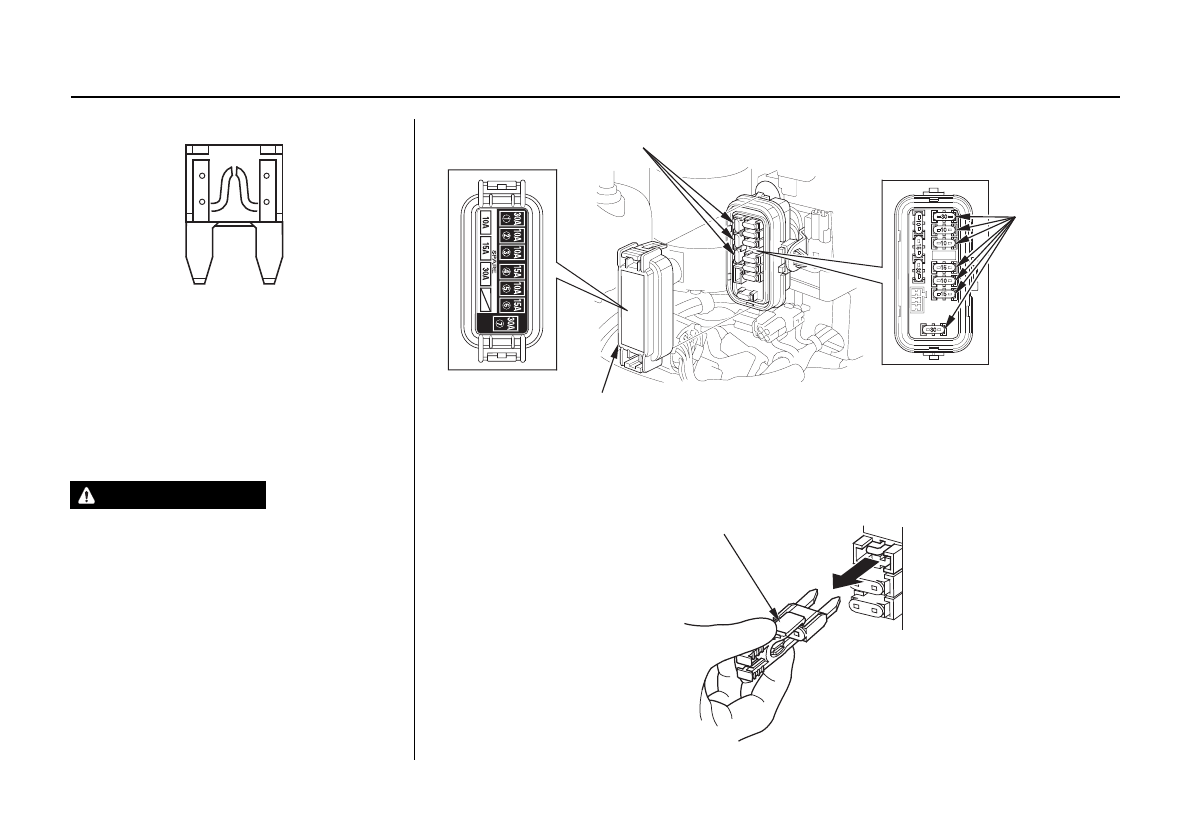

Плавкий предохранитель
ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ
ЩИПЦЫ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
(хранятся в инструментальной сумке)
ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ
(номинал: 10A, 15A, 30A)
КРЫШКА КОРПУСА ПРЕДОХРАНИТЕЛЕЙ
ПЛАВКИЕ ПРЕ-
ДОХРАНИТЕЛИ
(номинал:
10A, 15A, 30A)
