В настоящем “Руководстве” используются
следующие обозначения, если описание уст-
ройства или эксплуатации касается конкрет-
ной модификации подвесного мотора.
Модификация с рум-
пельным управлением:
Пост управления
(модификация Н)
Модификация с дистан-
ционным управлением:
Пост управления
(модификация R)
Подвесной мотор
с подъемным механиз-
мом с газовой стойкой:
Модификация G
Модификация с систе-
мой изменения угла
наклона/подъема
подвесного мотора:
Модификация Т
Дистанционное управление классифициру-
ется по трем категориям, в зависимости от
расположения поста управления.
Боковое расположение поста: Тип R1
Боковое (панельное) расположение поста
Отдельное расположение поста
В данном руководстве приводится описание
версии с боковым расположением поста.
Проверьте модификацию своего подвесного
мотора и внимательно прочтите настоящее
“Руководство”, перед началом эксплуатации.
Если в тексте отсутствует указание на моди-
фикацию подвесного мотора, то информа-
ция, изложенная в этом тексте, относится ко
всем модификациям подвесного мотора.
•
•
•
Запишите заводские номера рамы и двигате-
ля. Указывайте заводские номера при заказе
запасных частей, а также при обращениях по
техническим и гарантийным вопросам.

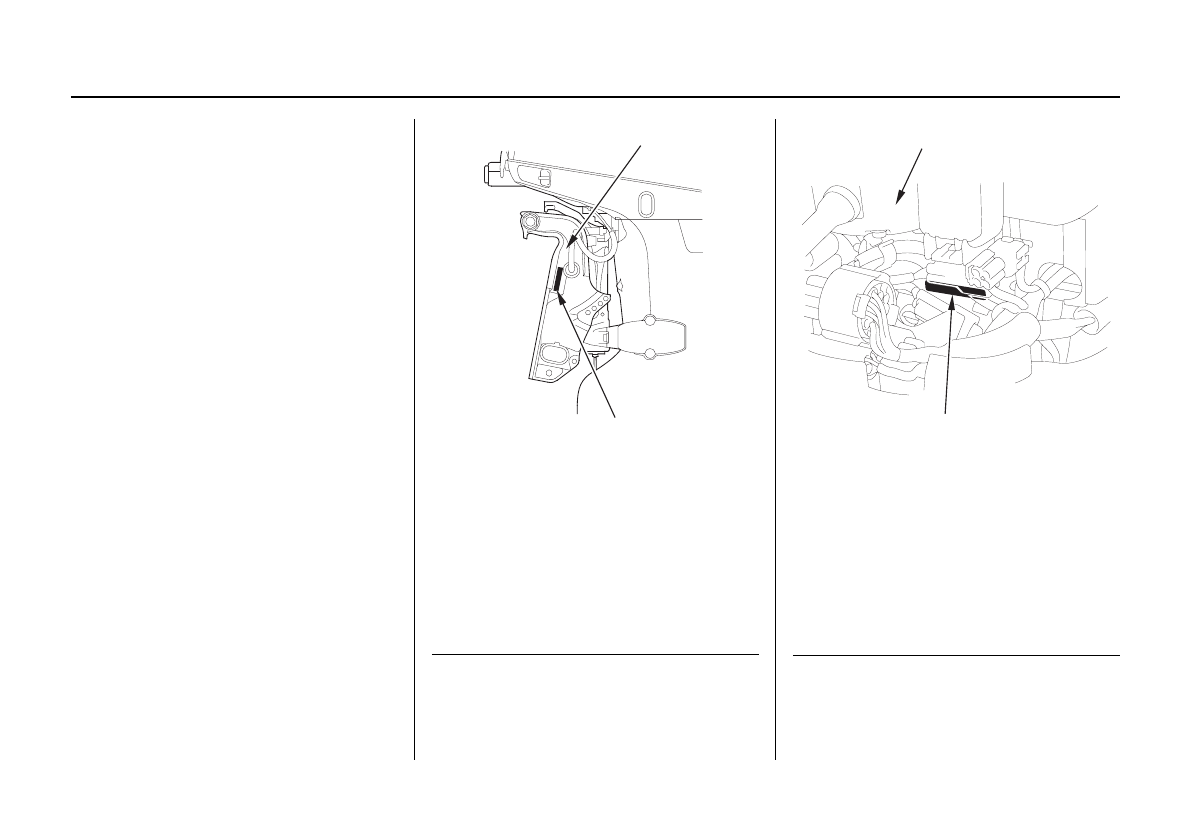

Заводской номер рамы отштампован на пас-
портной табличке, расположенной слева на
транцевом кронштейне.
Заводской номер рамы:
Заводской номер двигателя отштампован на
блоке цилиндров под стартером, который ус-
тановлен спереди двигателя.
Заводской номер двигателя:
ЛЕВЫЙ КРОНШТЕЙН КРЕПЛЕНИЯ
ПОДВЕСНОГО МОТОРА
ЗАВОДСКОЙ НОМЕР РАМЫ
ЗАВОДСКОЙ НОМЕР
ДВИГАТЕЛЯ
МОТОР СТАРТЕРА
