10. ТРАНСПОРТИРОВКА
Отсоединение топливопровода
Перед транспортировкой подвесного мотора
отсоедините и снимите топливопровод. Для
этого выполните следующее.
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно легко-
воспламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей.
Будьте осторожны, чтобы не
пролить бензин. Пролитое
топливо или его пары могут
воспламениться. Прежде чем
оставлять двигатель на хранение
или транспортировать его,
вытрите все пролитое топливо.
Запрещается курить, подносить
открытое пламя или искрящиеся
предметы к месту слива или
хранения топлива.
•
•

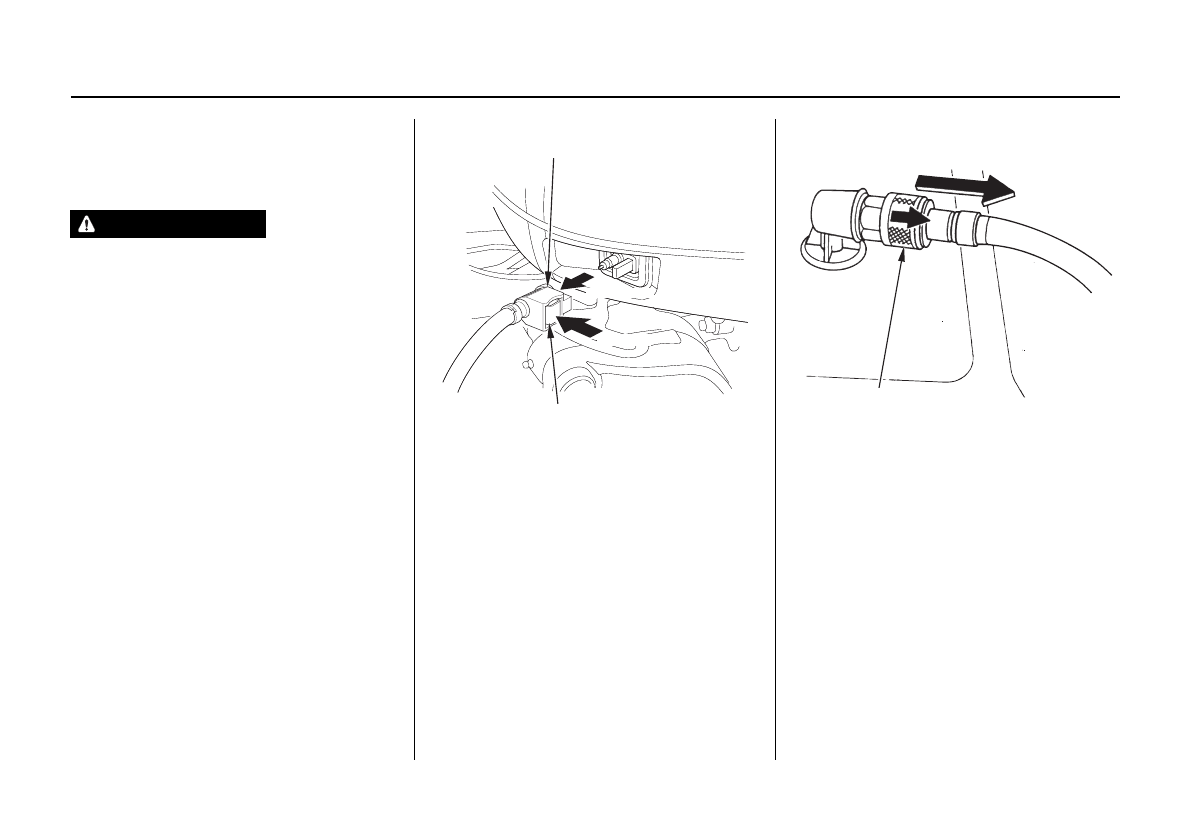

1. Нажимая на фиксирующий зажим
штуцера, потяните за штуцер
топливопровода и отсоедините
топливопровод от подвесного мотора.
2. Сдвиньте муфту штуцера топливопровода
и, потянув за штуцер, отсоедините
топливопровод от топливного бака.
ШТУЦЕР ДЛЯ ПРИСОЕДИНЕНИЯ
ТОПЛИВОПРОВОДА
СКОБА
ШТУЦЕР ДЛЯ ПРИСОЕДИНЕНИЯ
ТОПЛИВОПРОВОДА
ПОТЯНУТЬ
НАЖАТЬ
