ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Модификация R)

Рычаг дистанционного управления предна-
значен для переключения муфты реверса (пе-
редний и задний ход, нейтраль) и управления
частотой вращения вала двигателя. Для того
чтобы вывести рычаг дистанционного управ-
ления из нейтрального положения необходи-
мо нажать на кнопку фиксатора вверх.

ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение ПЕ-
РЕДНИЙ ХОД (примерно на угол 30 гра-
дусов вперед от нейтрального положения)
включается передача переднего хода. При
дальнейшем перемещении рычага в том же
направлении происходит увеличение степе-
ни открытия дроссельной заслонки и увели-
чение скорости движения лодки.

НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.

ЗАДНИЙ ХОД:
При перемещении рычага в положение ЗА-
ДНИЙ ХОД (примерно на угол 30 градусов
назад от нейтрального положения) включа-
ется передача заднего хода. При дальнейшем
перемещении рычага в том же направлении
происходит увеличение степени открытия
дроссельной заслонки и увеличение скоро-
сти движения лодки.

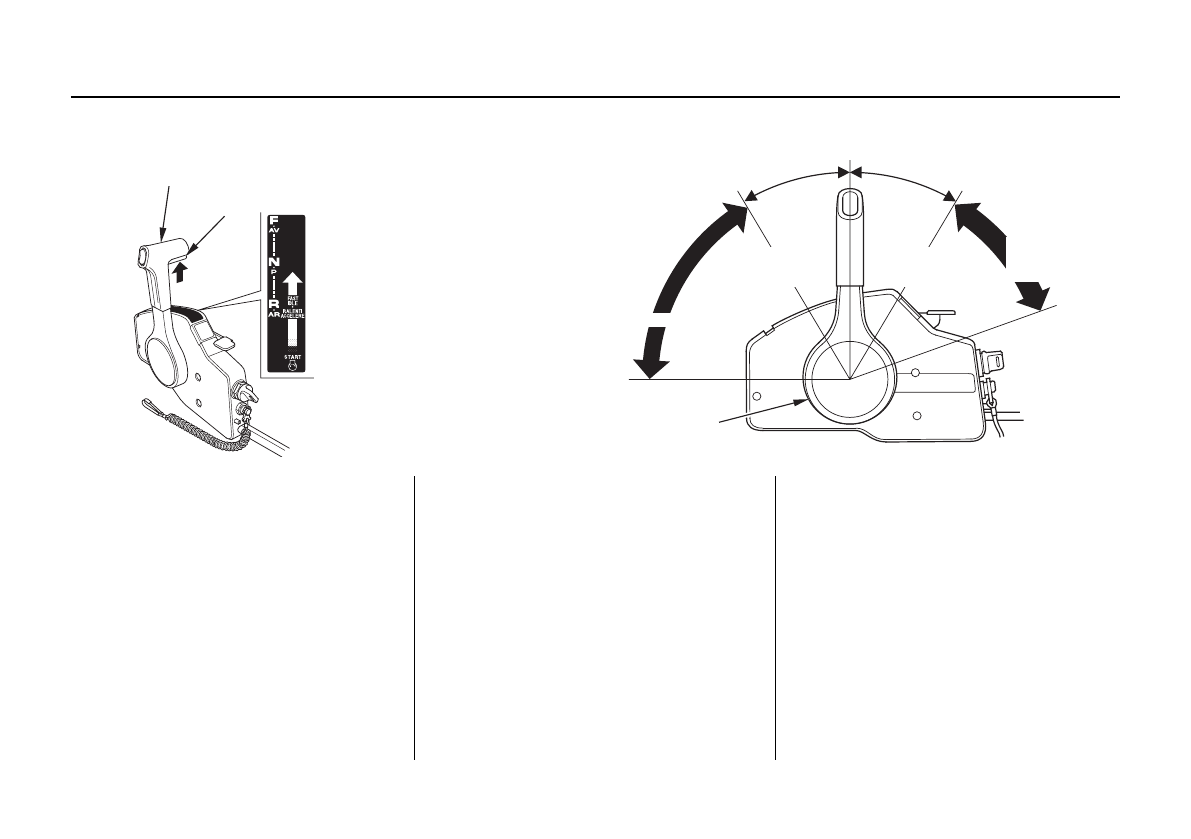

Рычаг дистанционного управления
(пост управления типа R1)

РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

КНОПКА ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ ПОЛОЖЕНИИ

ПЕРЕДНИЙ ХОД

НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ

ЗАДНИЙ ХОД

РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Максимальный угол открытия
дроссельной заслонки

ОТКРЫТИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ПЕРЕДНИЙ ХОД

ПЕРЕКЛЮ-
ЧЕНИЕ
МУФТЫ
РЕВЕРСА

ЗАДНИЙ ХОД
