КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Моторное масло
ПРИМЕЧАНИЕ
• Моторное масло в значительной
степени влияет на эксплуатационные
характеристики двигателя и является
основным фактором, определящим ресурс
двигателя. Не рекомендуется применять
моторные масла низкого качества и масла
без моющих присадок, поскольку они
обладают недостаточными смазывающими
свойствами.
• Эксплуатация двигателя при
недостаточном уровне моторного масла
может привести к серьезным повреждениям
деталей двигателя.
< Рекомендуемое масло >
Эксплуатируйте двигатель на моторном мас-
ле для 4-тактных двигателей марки Honda
или на аналогичном по своим свойствам
высококачественном моторном масле, соот-
ветствующем по уровню служебных свойств
группам SG, SH или SJ по классификации
API. Группа качества моторного масла SG,
SH или SJ обозначается на емкости.
Рекомендуется эксплуатировать двигатель на
моторном масле с вязкостью SAE 5W-30, ко-
торое подходит для любой температуры окру-
жающего воздуха.

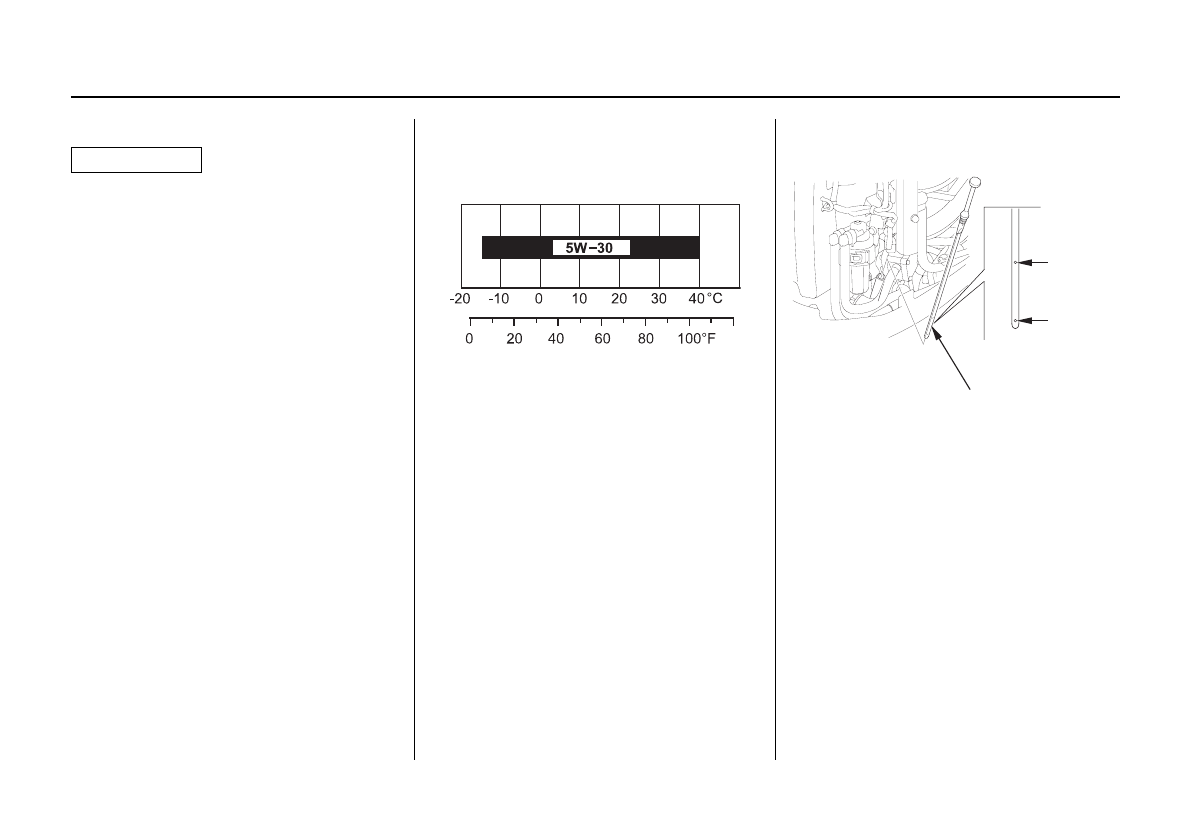

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА
< Проверка уровня и долив моторного
масла >
1. Установите подвесной мотор в
вертикальное положение и снимите
кожух двигателя.
2. Выньте масляный щуп и вытрите его
чистой ветошью.
3. Снова вставьте масляный щуп до упора
и выньте. Проверьте по меткам на щупе
уровень моторного масла. Если уровень
масла находится вблизи или ниже метки
минимального уровня, снимите крышку
маслозаливной горловины и долейте
рекомендованное моторное масло до
метки максимального уровня. Надежно
установите крышку маслозаливной
горловины и масляный щуп на место. Не
перетяните при закручивании.
МЕТКА
МАКСИ-
МАЛЬНОГО
УРОВНЯ
МЕТКА
МИНИ-
МАЛЬНОГО
УРОВНЯ
МАСЛЯНЫЙ ЩУП
