80
ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ
Запрещается резко дергать за рычаг
дистанционного управления. Переме-
щайте рычаг в умеренном темпе. Уве-
личивайте угол открытия дроссельной
заслонки и обороты двигателя только
после того, как вы будете уверены в
полном включении муфты реверса.
Проверьте, чтобы рычаг механизма подъема
подвесного мотора находился в положении
(LOCK) ЗАБЛОКИРОВАНО. (модификация G)
Переместите рычаг дистанционного управ-
ления примерно на 30° в положение ПЕРЕД-
НЕГО или ЗАДНЕГО ХОДА, для того чтобы
переключить муфту реверса. При дальней-
шем перемещении рычага дистанционного
управления на угол более 30° (от нейтраль-
ного положения) происходит увеличение
степени открытия дроссельной заслонки и
скорости хода лодки.
Рычаг дистанционного управления заблоки-
рован, если не нажата кнопка фиксатора ры-
чага в нейтральном положении.

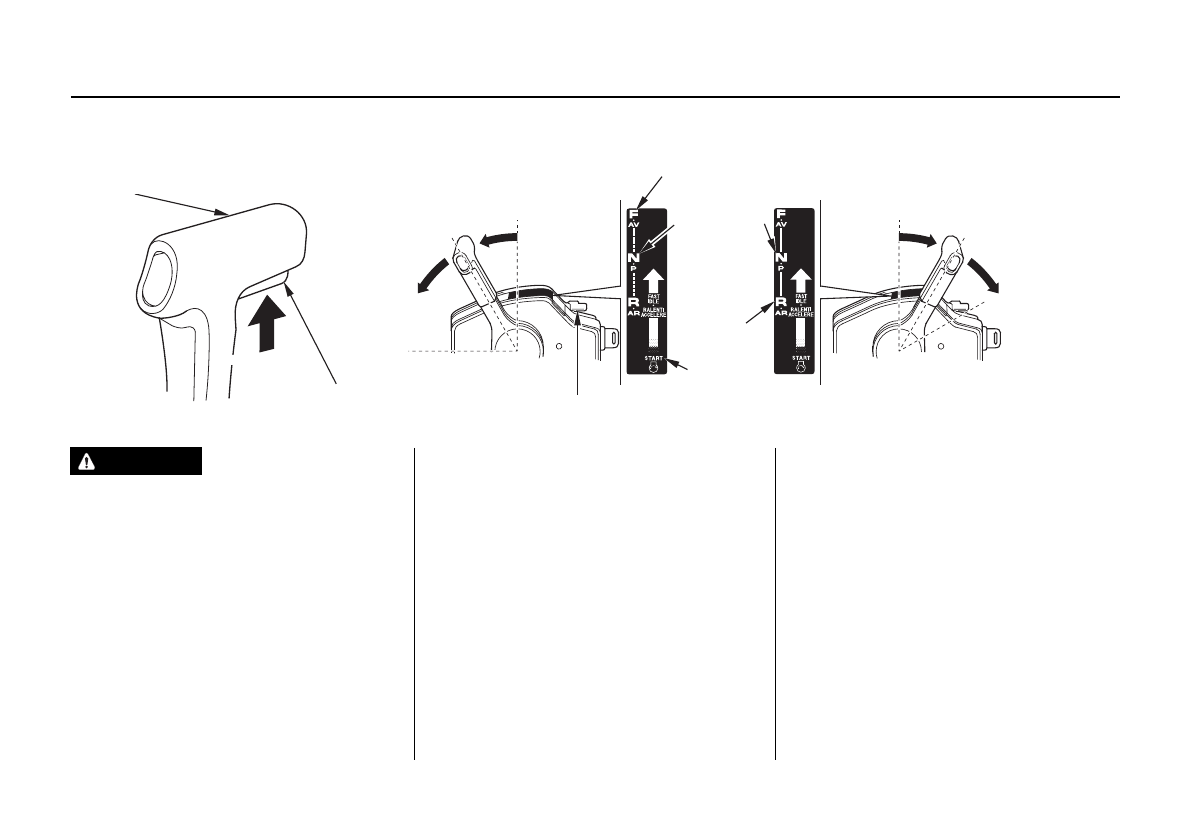

РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Потянуть вверх
КНОПКА ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
МАКСИМАЛЬНЫЙ
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
30
0
РЫЧАГ ОТКЛЮЧЕНИЯ
РЕДУКТОРА
START
(ПУСК)
ЗАДНИЙ
ХОД
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
30
0
ЗАДНИЙ ХОД
МАКСИМАЛЬНЫЙ
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
Переключение муфты реверса (тип R)
(Тип R1)
