ПУСК ДВИГАТЕЛЯ
2. Переведите рычаг переключения муфты
реверса в нейтральное положение.
Осуществить запуск двигателя
будет невозможно до тех пор, пока
рычаг реверса не будет переведен в
НЕЙТРАЛЬНОЕ положение.

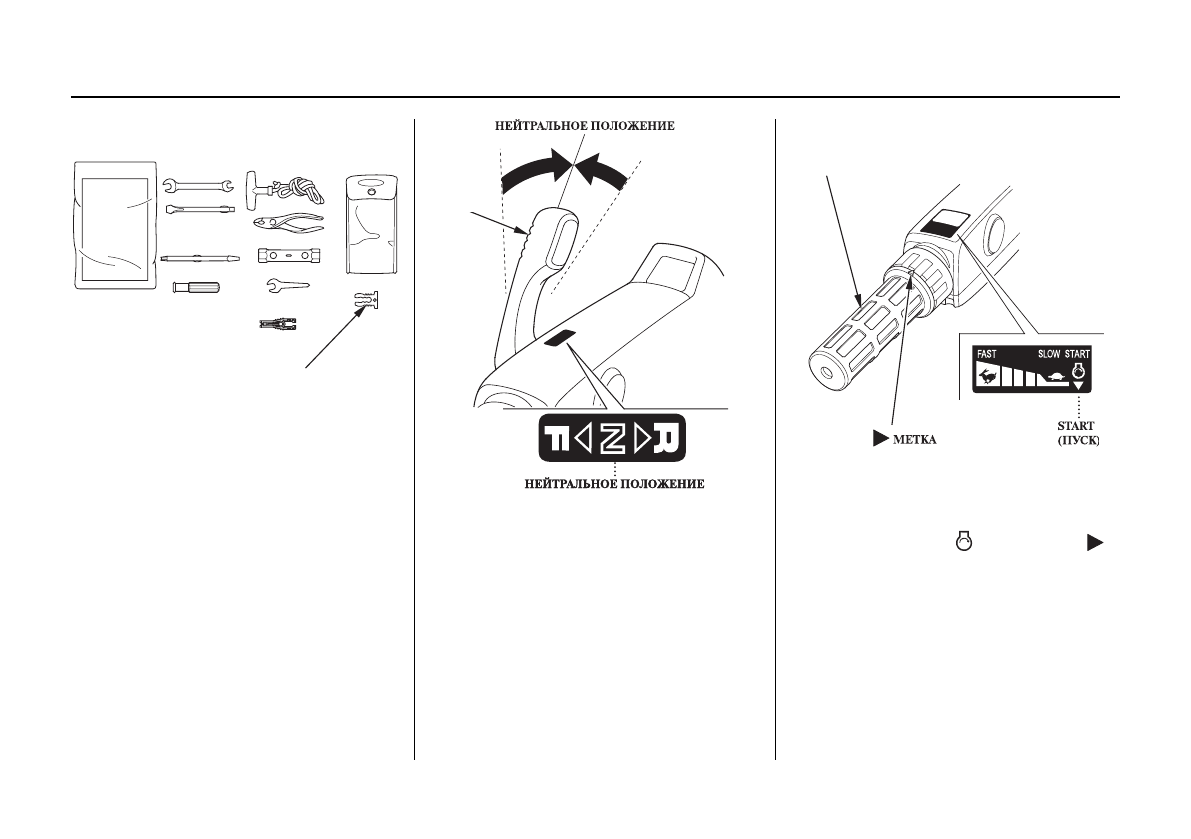

Запасная скоба аварийного выключателя
двигателя находится в сумке с инструментом
(см. стр. 107).
Используйте запасную скобу аварийного вы-
ключателя двигателя для пуска двигателя при
отсутствии аварийного линя со скобой, на-
пример, при падении судоводителя за борт.
3. Поворачивая рукоятку акселератора,
совместите символ
с маркировкой
,
расположенной на румпеле.
“ ”
ЗАПАСНАЯ СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
РЫЧАГ
РЕВЕРСА
РУКОЯТКА АКСЕЛЕРАТОРА
