29

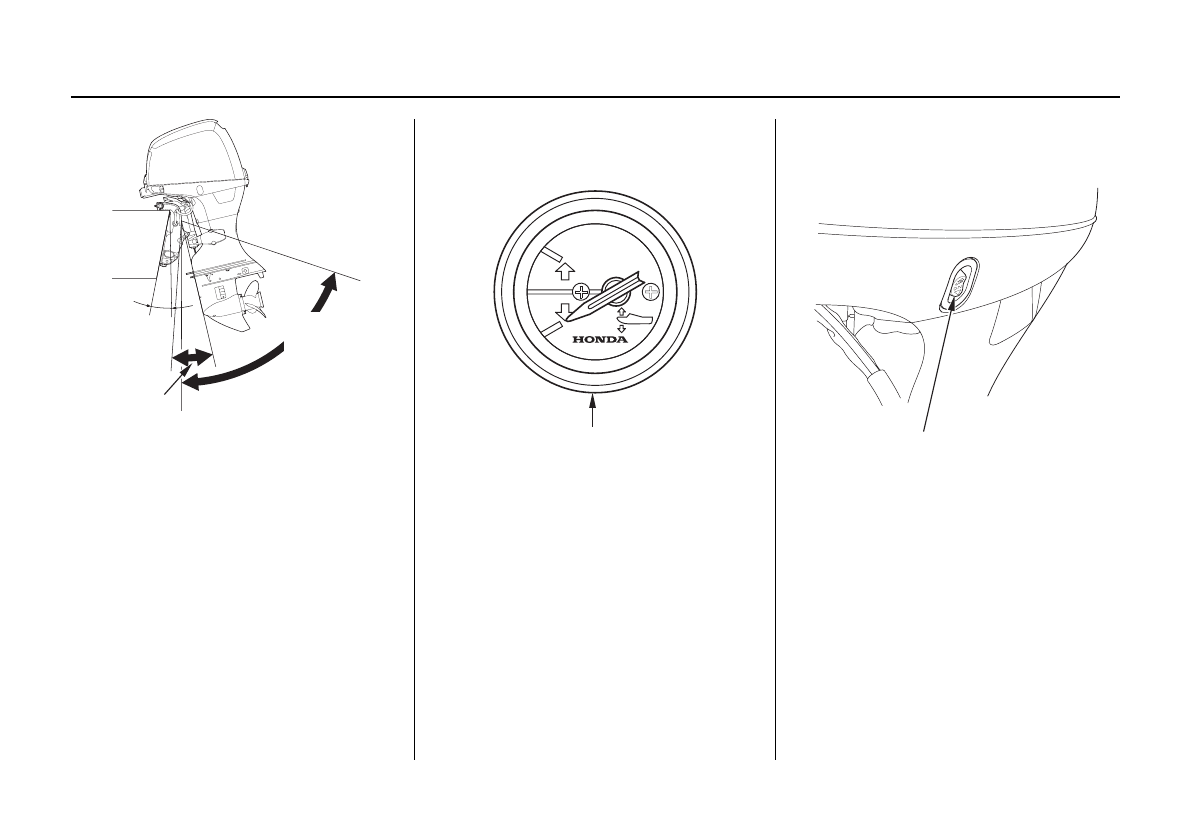

УГОЛ НАКЛОНА
ПОДВЕСНОГО
МОТОРА
12
0
12
0
i4
0
63
0
УГОЛ ПОДЪЕМА
ПОДВЕСНОГО
МОТОРА ИЗ ВОДЫ
0
0
(ВЕРТИКАЛЬ)
(при угле наклона транца 12°)
Сервопривод подъема подвесного мотора
Регулировка угла подъема подвесного мото-
ра в диапазоне от 12° до 63° осуществляется
при помощи кнопок управления системы из-
менения угла наклона/подъема подвесного
мотора.
Использование системы изменения угла на-
клона/подъема подвесного мотора облегчает
эксплуатацию судна при движении по мелко-
водью, выходе на берег, транспортировке на
трейлере и швартовке.
При наличии спаренной силовой установки,
подъем подвесных моторов нужно осущест-
влять одновременно.
Указатель угла наклона подвесного мотора
(базовое или дополнительное оборудование)
Данный указатель показывает угол наклона
подвесного мотора в диапазоне от - 4° до 12°.
Изменяя угол наклона подвесного мотора для
улучшения ходовых качеств судна, контроли-
руйте изменения угла при помощи указателя
угла наклона.
ПРИМЕЧАНИЕ:
Диапазон изменения угла наклона подвес-
ного мотора от - 4° до 12° обеспечивается при
установке подвесного мотора на лодку под
углом 12°.
Органы управления системой подъема
подвесного мотора (на капоте двигателя)
Органы управления системы подъема под-
весного мотора, расположенные на капоте
двигателя, облегчают подъем мотора перед
началом транспортировки или для его тех-
нического обслуживания. Эти органы управ-
ления могут быть задействованы в подъеме
подвесного мотора только во время стоянки
и при неработающем двигателе.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация Т)
УКАЗАТЕЛЬ УГЛА НАКЛОНА
ПОДВЕСНОГО МОТОРА
ОРГАН УПРАВЛЕНИЯ СИСТЕМЫ ПОДЪЕМА
ПОДВЕСНОГО МОТОРА
