103

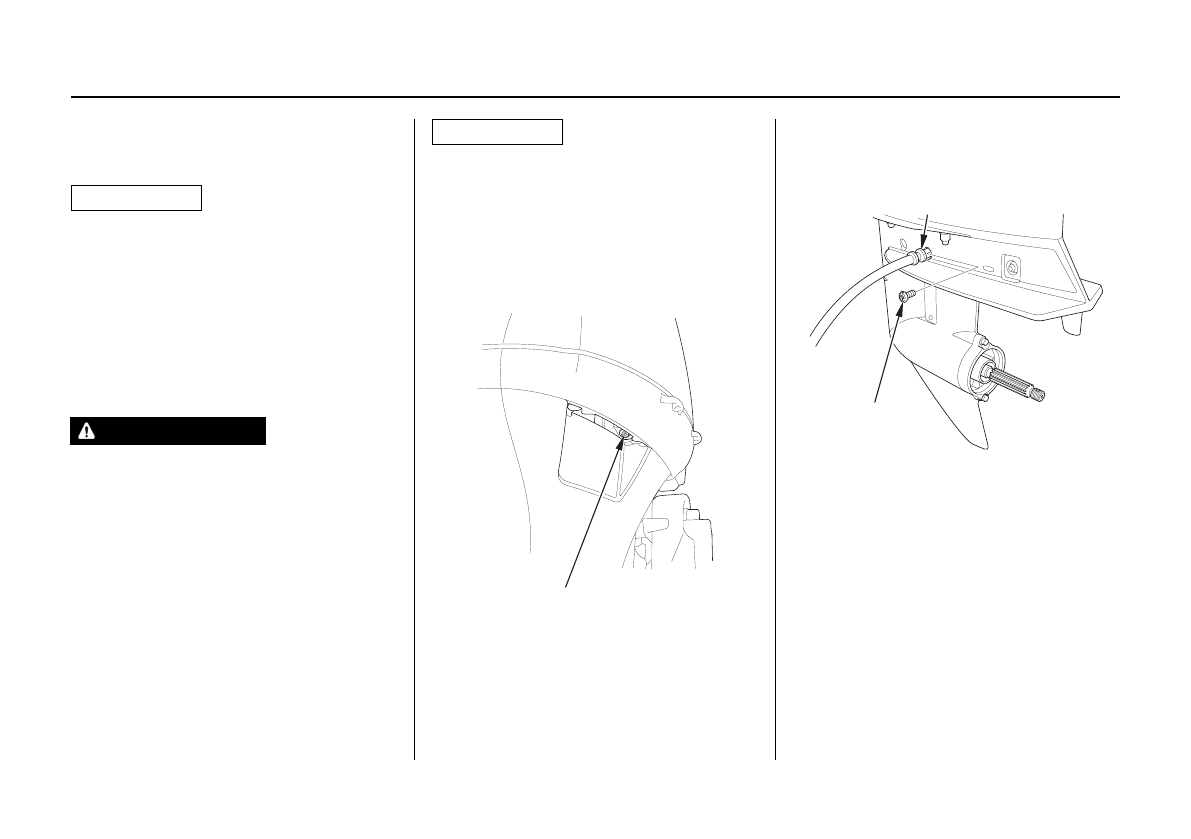

11. ЧИСТКА И ПРОМЫВКА
После эксплуатации в загрязненной или со-
леной воде тщательно очистите и промойте
подвесной мотор пресной водой.
ПРИМЕЧАНИЕ
Не допускайте попадания воды или антикорро-
зийных средств непосредственно на приводной
ремень и электрические компоненты под кожу-
хов двигателя, такие как приводной ремень ме-
ханизма газораспределения либо кислородный
датчик. Попадание воды или антикоррозийных
средств на данные компоненты может привести
к их выходу из строя. Перед использованием
антикоррозийных средств закройте ремень и
кислородный датчик защитными чехлами.
ПРЕДУПРЕЖДЕНИЕ
В качестве меры
предосторожности обязательно
снимите гребной винт.
Проверьте надежность крепления
подвесного мотора. Запрещено
оставлять без присмотра
работающий подвесной мотор.
Не допускайте в рабочую
зону детей и домашних
животных. Выполняя чистку и
промывку подвесного мотора,
остерегайтесь соприкосновения
одежды или частей тела с
движущимися деталями.
•
•
•
ПРИМЕЧАНИЕ
Работа двигателя без воды в системе охлажде-
ния может привести к серьезным повреждениям
деталей двигателя из-за перегрева. Проверьте,
чтобы при работающем двигателе из контроль-
ного отверстия системы охлаждения выходила
водяная струя. Если вода не выходит из конт-
рольного отверстия, заглушите двигатель и ус-
тановите причину.
КОНТРОЛЬНОЕ ОТВЕРСТИИ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
При наличии промывочного штуцера
(поставляется по отдельному заказу)
1. Опустите подвесной мотор.
2. Вымойте пресной водой подвесной мотор
снаружи.
3. Выкрутите пробку отверстия для
промывки.
4. Вставьте промывочный штуцер в
отверстие для промывки и подключите
водопроводный шланг к промывочному
штуцеру.
ПРОМЫВОЧНЫЙ ШТУЦЕР
(поставляется по отдельному заказу)
ПРОБКА ОТВЕРСТИЯ ДЛЯ ПРОМЫВКИ
ПРОБКА ОТВЕРСТИЯ ДЛЯ ПРОМЫВКИ
