132

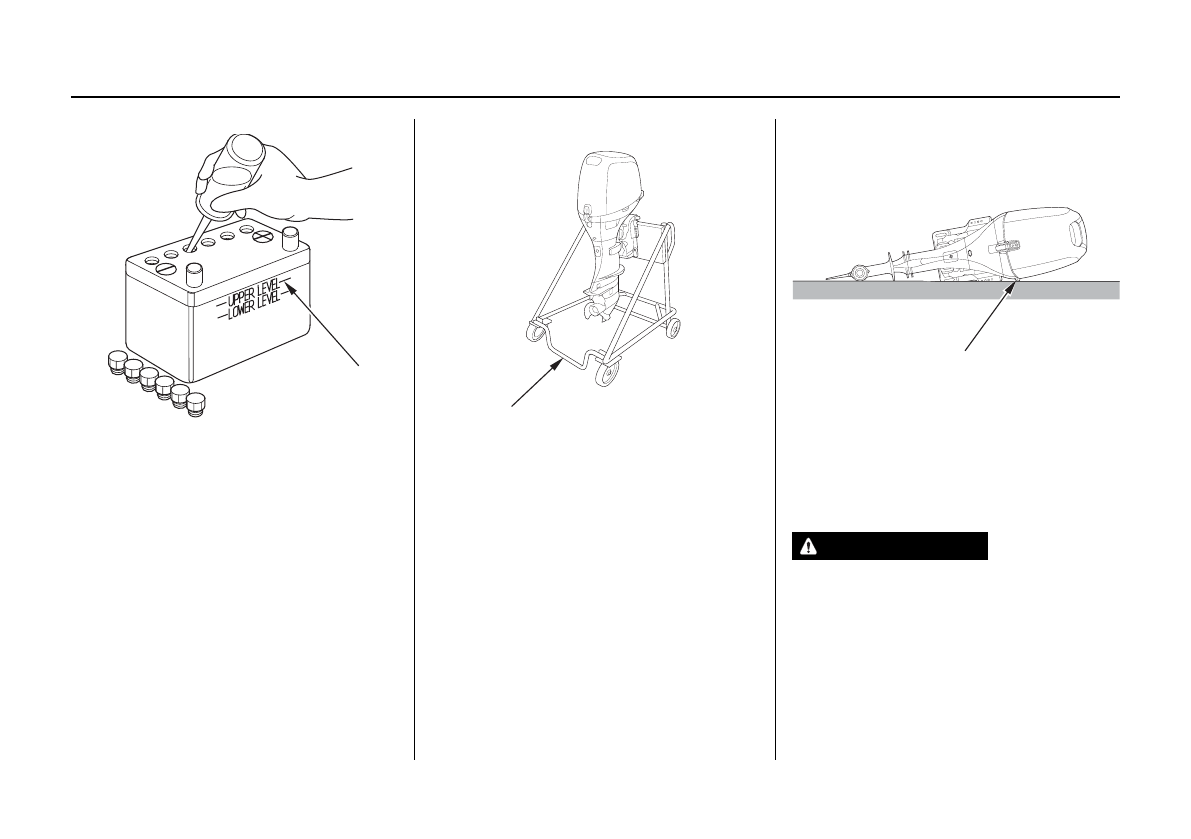

3. Долейте в аккумуляторную батарею
дистиллированной воды и доведите
уровень электролита до верхней метки.
Запрещается превышать максимальный
уровень электролита, соответствующий
верхней метке.
4. Храните аккумуляторную батарею в
горизонтальном положении в сухом,
прохладном и хорошо проветриваемом
помещении. Аккумуляторная батарея
не должна подвергаться воздействию
прямых солнечных лучей.
5. Ежемесячно проверяйте плотность
электролита. При необходимости
зарядите аккумуляторную батарею. Это
увеличит срок службы батареи.
Перевозите и храните подвесной мотор в вер-
тикальном или горизонтальном положении,
как показано на рисунках. Установите крон-
штейн подвесного мотора на вертикальную
панель стойки и закрепите мотор с помощью
болтов и гаек. Храните подвесной мотор в
хорошо проветриваемом сухом помещении.
Не подвергайте подвесной мотор прямому
воздействию солнечных лучей.
Перевозка или хранение подвесного мотора в
вертикальном положении:
Закрепите подвесной мотор транцевым крон-
штейном на вертикальной стойке.
Перевозка или хранение подвесного мотора в
горизонтальном положении:
Уложите подвесной мотор на защитную под-
кладку.
ПРЕДУПРЕЖДЕНИЕ
При транспортировке или хранении
подвесного мотора в любом другом
положении возможны повреждения и
течь масла.
ХРАНЕНИЕ
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
СТОЙКА ДЛЯ ПОДВЕСНОГО МОТОРА
Положение подвесного мотора
при хранении
ЗАЩИТНАЯ ПОДКЛАДКА
(уложен на лев ый борт как показано.)
