22
ПРИМЕЧАНИЕ:
Если скоба аварийного линя не вставлена в
кнопку аварийного выключателя двигателя,
то осуществить запуск двигателя будет невоз-
можно.

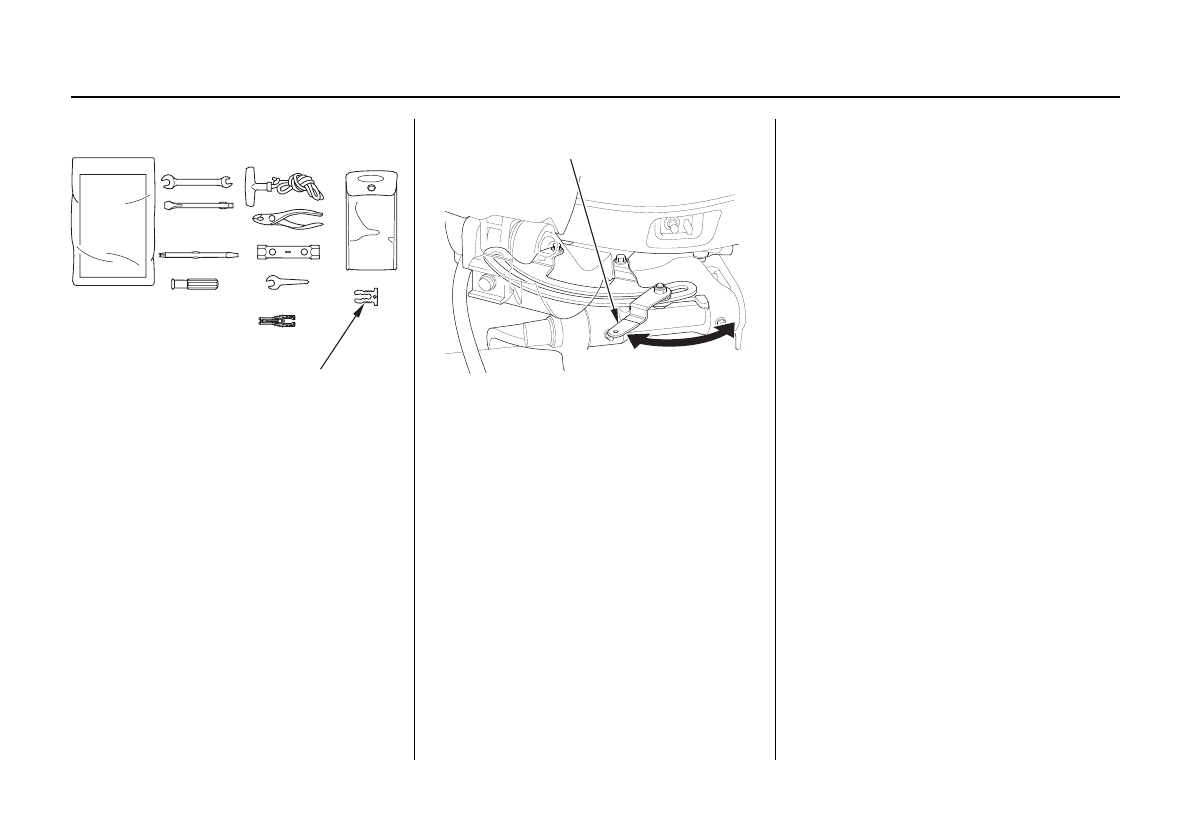

Запасная скоба аварийного выключателя
двигателя находится в сумке с инструментом
(см. стр. 107).
Используйте запасную скобу аварийного вы-
ключателя двигателя для пуска двигателя при
отсутствии аварийного линя со скобой, на-
пример, при падении судоводителя за борт.
Регулятор фрикционного демпфера руля слу-
жит для регулировки усилия на румпеле.
Меньшее усилие на румпеле облегчает пово-
рот подвесного мотора. Более высокое уси-
лие упрощает задачу поддержания заданного
курса, а также предотвращает перемещение
подвесного мотора во время транспортиров-
ки.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (модификация Н)
ЗАПАСНАЯ СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
Фрикционный демпфер румпеля
ФРИКЦИОННЫЙ ДЕМПФЕР РУМПЕЛЯ
Для повышения
сопротивления
(LOCK)
Для уменьшения
сопротивления
(FREE)
