101
4. Отсоедините подъемные крюки от
рым-болтов и установите на место кожух
двигателя.
ВНИМАНИЕ
Перед транспортировкой подвесного
мотора в горизонтальном положении
необходимо слить бензин и масло, как
показано на стр. 111 и 131 соответс-
твенно.
При укладке подвесного мотора в горизон-
тальное положение для последующей транс-
портировки подложите под капот поролон
или ветошь, для того чтобы защитить подвес-
ной мотор от ударов и повреждений.

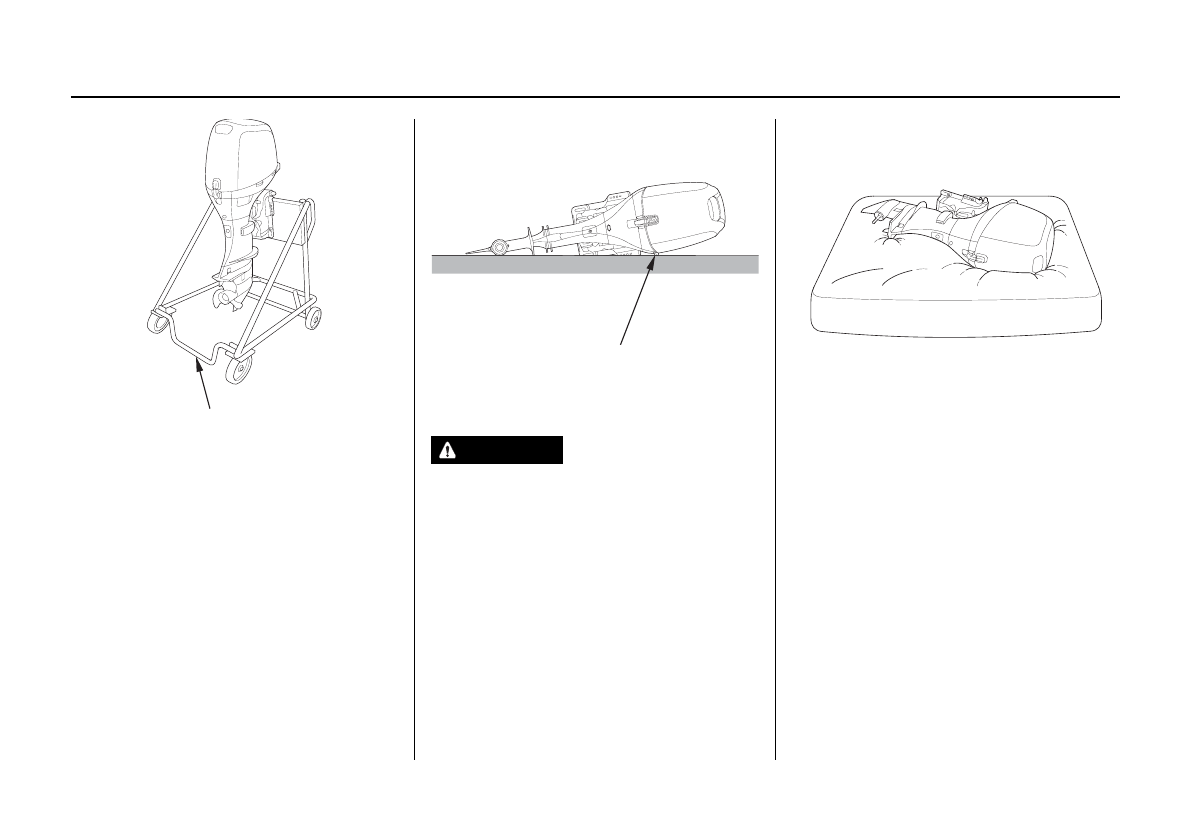

ТРАНСПОРТИРОВКА
СТОЙКА ДЛЯ ПОДВЕСНОГО МОТОРА
Перевозка или хранение подвесного мотора в горизонтальном
положении:
Уложите подвесной мотор на защитную подкладку.
ЗАЩИТНАЯ ПОДКЛАДКА
