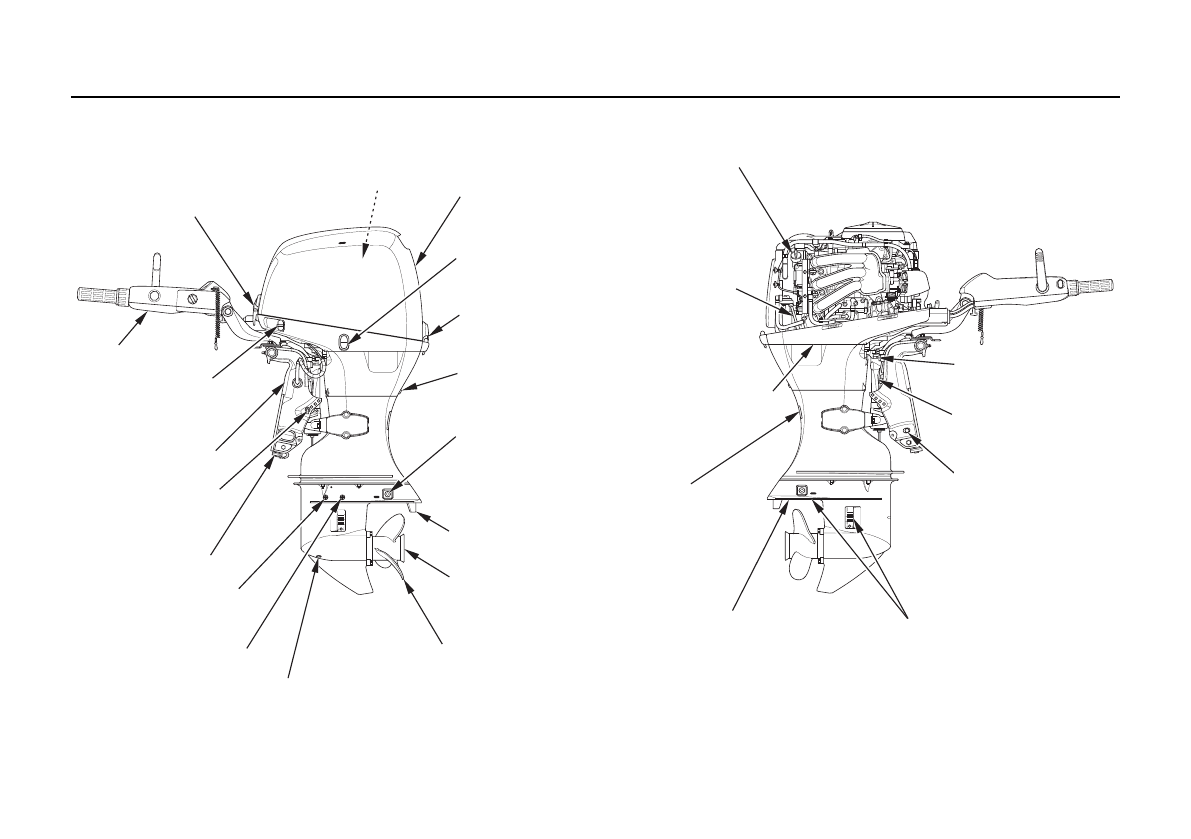

3. ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
[Тип H – румпельное управление]
РЫЧАГ ФИКСАТОРА
КАПОТА ДВИГАТЕЛЯ
(передний)
СВЕЧА ЗАЖИГАНИЯ
(расположены под капотом)
КОЖУХ ДВИГАТЕЛЯ
ОРГАН УПРАВЛЕНИЯ
СИСТЕМЫ ПОДЪЕМА
ПОДВЕСНОГО МОТОРА
(Модификация Т)
РЫЧАГ ФИКСАТОРА
КАПОТА ДВИГАТЕЛЯ
(задний)
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ХОЛОСТОГО ХОДА
АНОДЫ ПРОТИВО-
КОРРОЗИОННОЙ ЗАЩИТЫ
(на каждой стороне)
КОМПЕНСАТОР
РЕАКТИВНОГО МОМЕНТА
ВЫПУСКНОЕ ОТВЕРСТИЕ
ОТРАБОТАВШИХ ГАЗОВ/ВОДЫ
ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ
ГРЕБНОЙ ВИНТ
(базовое или дополнительное
оборудование)
ПРОБКА СЛИВНОГО
ОТВЕРСТИЯ МАСЛА
ИЗ РЕДУКТОРА/ВИНТ
ЗАЛИВНОЙ ПРОБКИ
ПРОБКА ОТВЕРСТИЯ
ДЛЯ ПРОМЫВКИ
ПРОБКА КОНТРОЛЬНОГО
ОТВЕРСТИЯ МАСЛА
В РЕДУКТОРЕ
АНОДЫ ПРОТИВО-
КОРРОЗИОННОЙ ЗАЩИТЫ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
(Модификация G)
КРОНШТЕЙН
ПОДВЕСНОГО МОТОРА
ШТУЦЕР
ДЛЯ ПРИСОЕДИНЕНИЯ
ТОПЛИВОПРОВОДА
РУМПЕЛЬ
ПРОБКА МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
МАСЛЯНЫЙ ЩУП
КОНТРОЛЬНОЕ
ОТВЕРСТИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
КРЫШКА ЛЮЧКА К ПРОБКЕ
СЛИВНОГО ОТВЕРСТИЯ
ДЛЯ МОТОРНОГО МАСЛА
АНТИКАВИТАЦИОННАЯ
ПЛИТА
ВХОДНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО
ОХЛАЖДЕНИЯ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
(модификация Т)
РЫЧАГ МЕХАНИЗМА
ПОДЪЕМА ИЗ ВОДЫ
(модификация G).
РЫЧАГ ФИКСАТОРА
ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ
ПОЛОЖЕНИИ
