ЭКСПЛУАТАЦИЯ
Рычаг переключения муфты реверса имеет
три фиксируемых положения:
ПЕРЕДНИЙ ХОД, НЕЙТРАЛЬНОЕ ПОЛО-
ЖЕНИЕ и ЗАДНИЙ ХОД.
Индикатор на держателе рычага реверса сов-
мещен с маркировкой на румпеле.
ПРЕДУПРЕЖДЕНИЕ
Переключение муфты реверса должно
осуществляться при низкой частоте вра-
щения коленчатого вала двигателя. Пере-
ключение муфты реверса на высоких обо-
ротах двигателя приведет к повреждению
агрегатов валовой линии. Убедитесь в
надежном зацеплении муфты реверса.
Только после этого можно увеличивать
частоту вращения вала двигателя.
1. Для уменьшения частоты вращения вала
двигателя, совместите указатель на ручке
акселератора с меткой «SLOW» (малый
ход) на румпеле.
ПРИМЕЧАНИЕ
:
Привод управления подачей топлива обеспе-
чивает ограничение степени открытия дрос-
сельной заслонки, если рычаг переключения
муфты реверса находится в нейтральном по-
ложении и положении заднего хода. Запре-
щается прикладывать к рукоятке акселерато-
ра большое усилие, для того чтобы увеличить
частоту вращения коленчатого вала двига-
теля. Рукоятка акселератора может быть по-
вернута в положение ВЫСОКИЕ ОБОРОТЫ
ДВИГАТЕЛЯ, только если рычаг переключе-
ния муфты реверса находится в положении
переднего хода.
Проверьте, чтобы рычаг механизма подъема
подвесного мотора находился в положении
(LOCK) ЗАБЛОКИРОВАНО. (модифика-
ция G)

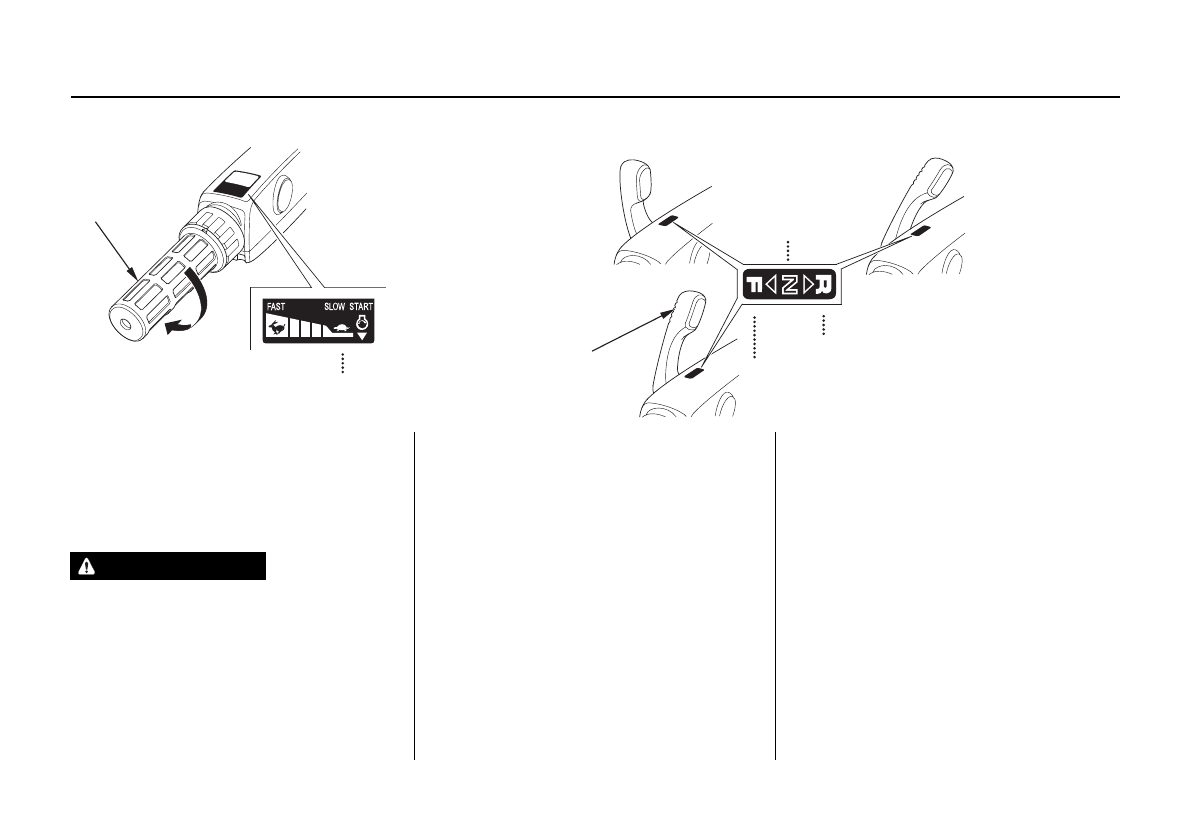

2. Переместите рычаг реверса в положение
необходимо режима движения.
Переключение муфты реверса
(тип H)
F (РЕЖИМ ПЕРЕДНЕГО ХОДА)
R (РЕЖИМ ЗАДНЕГО ХОДА)
РУКОЯТКА
АКСЕЛЕРАТОРА
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НИЗКАЯ ЧАСТОТА
ВРАЩЕНИЯ ВАЛА
ДВИГАТЕЛЯ
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
РЫЧАГ РЕВЕРСА
