119
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

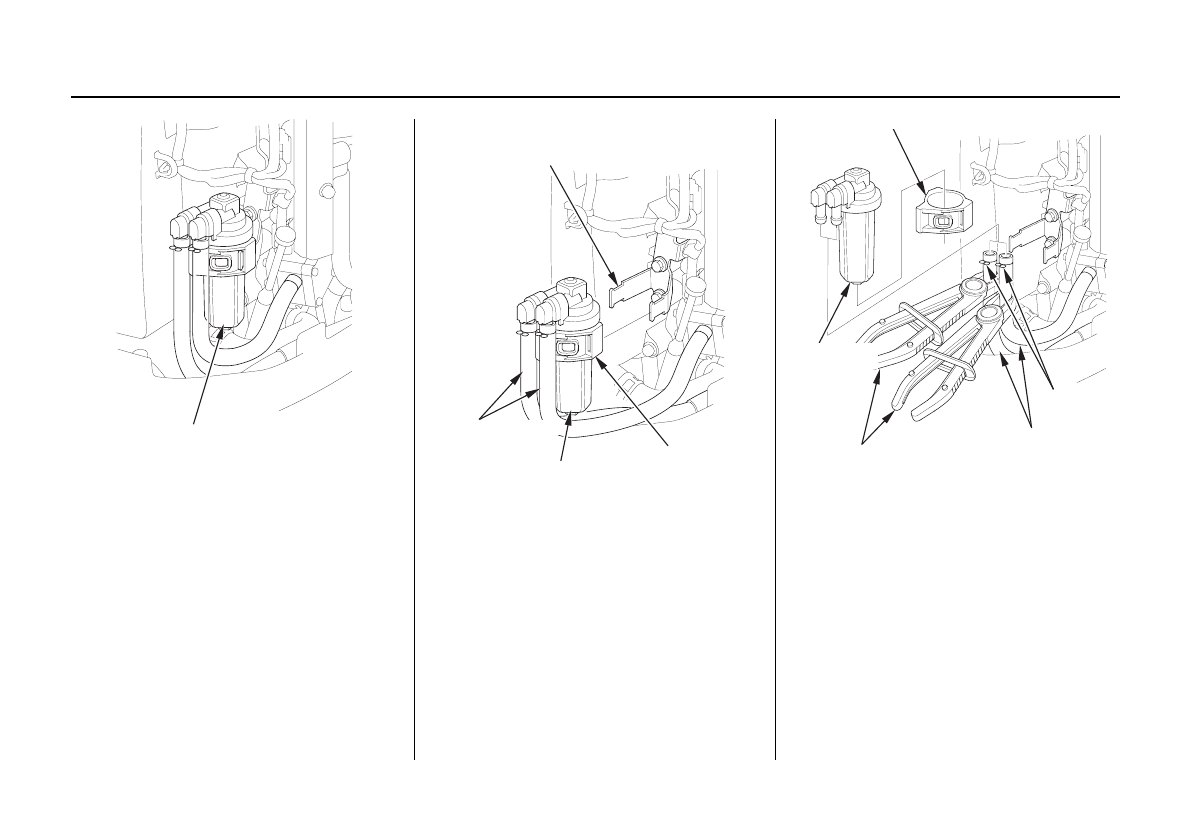

3. Через полупрозрачную чашку фильтра
убедитесь, что в топливном фильтре нет
наличия воды и засоров.
При необходимости очистите или
замените топливный фильтр.
1. Снимите ленточный хомут с фиксатора
топливного фильтра, затем снимите
ленточный хомут с самого топливного
фильтра.
ПРИМЕЧАНИЕ:
Перед тем как снимать топливный фильтр,
установите на оба топливопровода фиксиру-
ющиеся зажимы, для того избежать пролива
бензина.
2. Отсоедините топливопроводы от
топливного фильтра.
< Замена >
ТОПЛИВНЫЙ ФИЛЬТР
(внутри чашки грубой очистки)
ФИКСАТОР ТОПЛИВНОГО ФИЛЬТРА
ТОПЛИВОПРОВОДЫ
ТОПЛИВНЫЙ ФИЛЬТР
ЛЕНТОЧНЫЙ ХОМУТ
ЛЕНТОЧНЫЙ ХОМУТ
ТОПЛИВНЫЙ
ФИЛЬТР
ХОМУТЫ ТРУБОПРОВОДА
(серийно выпускаемый)
ТОПЛИВОПРОВОДЫ
ФИКСАТОРЫ
