6. КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
• Для того чтобы снять кожух двигателя,
поднимите вверх передний и задний
рычаги фиксаторов и освободите кожух.
Затем снимите кожух с двигателя.
• После установки кожуха на двигатель
зацепите переднюю и заднюю запорные
скобы и опустите вниз передний и задний
рычаги фиксаторов.
Подвесной мотор модели BF40DA/50D осна-
щается 4-тактным двигателем жидкостного
охлаждения, который работает на неэтили-
рованном бензине. Для эксплуатации двига-
теля требуется также моторное масло. Перед
пуском двигателя необходимо выполнить
следующие операции контрольного осмотра.
ВНИМАНИЕ
Операции контрольного осмотра долж-
ны выполняться при неработающем
двигателе.
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать под-
весной мотор со снятым кожухом дви-
гателя. Открытые вращающиеся дета-
ли двигателя могут нанести травмы.

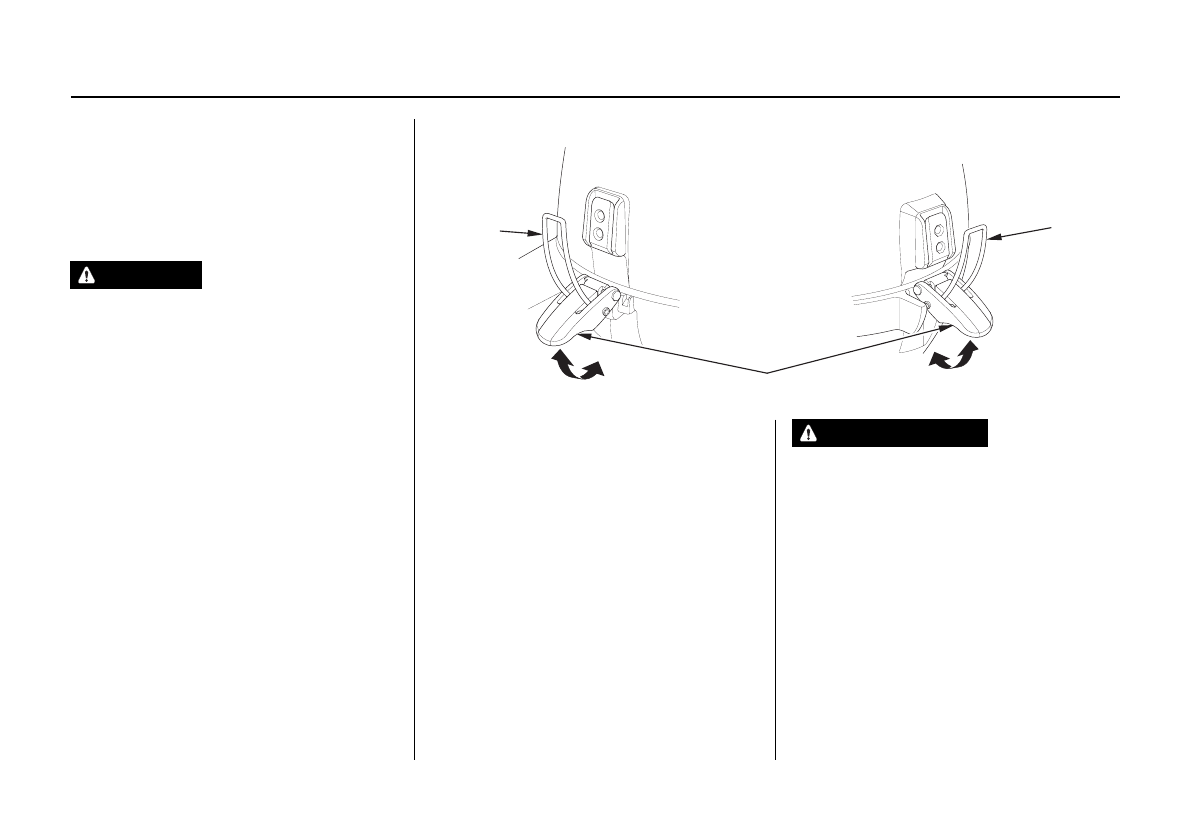

Снятие и установка капота двигателя
(передняя сторона)
(передняя сторона)
ФИКСАТОР
ФИКСАТОР
UNLOCK
(разблокировать)
LOCK
(заблокировать)
РЫЧАГ ФИКСАТОРА
КАПОТА ДВИГАТЕЛЯ
UNLOCK
(разблокировать)
LOCK
(заблокировать)
