68
ПУСК ДВИГАТЕЛЯ

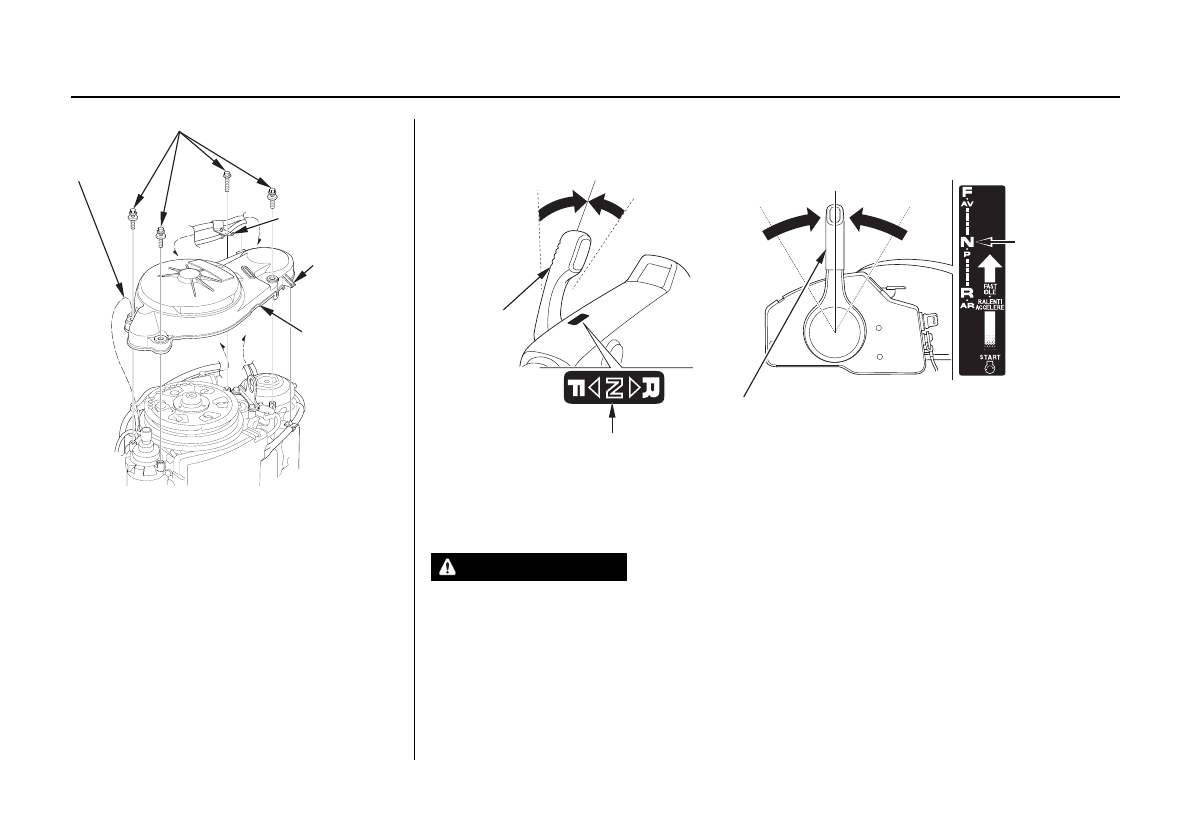

2. Выньте фиксирующие болты 6 х 25 мм
и хомут. После этого снимите крышку
генератора переменного тока.
3. Установите на место хомут с болтом
6 х 25 мм.
ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы не потерять бол-
ты.
4. Установите рычаг реверса или рычаг дистанционного управления в НЕЙТРАЛЬНОЕ
положение.
ПРЕДУПРЕЖДЕНИЕ
Система блокировки “Neutral Starting System” при аварийном запуске двигателя
пусковым шнуром не работает. Перед аварийным запуском двигателя пусковым
шнуром проверьте, чтобы рычаг реверса/рычаг дистанционного управления нахо-
дился в НЕЙТРАЛЬНОМ положении. Это предотвратит пуск двигателя при вклю-
ченном редукторе. Неожиданное резкое ускорение лодки после пуска двигателя
может привести к серьезным травмам или гибели людей.
БОЛТЫ 6 х 25 мм
Снимите
крепления.
КРОНШТЕЙН
СТРУБЦИНЫ
Снимите
хомут.
КРЫШКА
ГЕНЕРАТОРА
ПЕРЕМЕННОГО
ТОКА
(Тип Н)
(Tип R1)
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ РЕВЕРСА
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
НЕЙТРАЛЬНОЕ
ПОЛОЖЕНИЕ
