100
ТРАНСПОРТИРОВКА
Транспортировка
ВНИМАНИЕ
Запрещается переносить подвесной
мотор с помощью рукоятки на капоте
двигателя. Капот двигателя может
отстегнуться, что приведет к падению
подвесного мотора. Это чревато трав-
мированием людей и повреждением
подвесного мотора.
При перевозке подвесного мотора на автомо-
биле выполните следующие операции:
1. Снимите капот двигателя (см. стр. 49) и
слейте бензин из карбюратора (см. стр.
131).

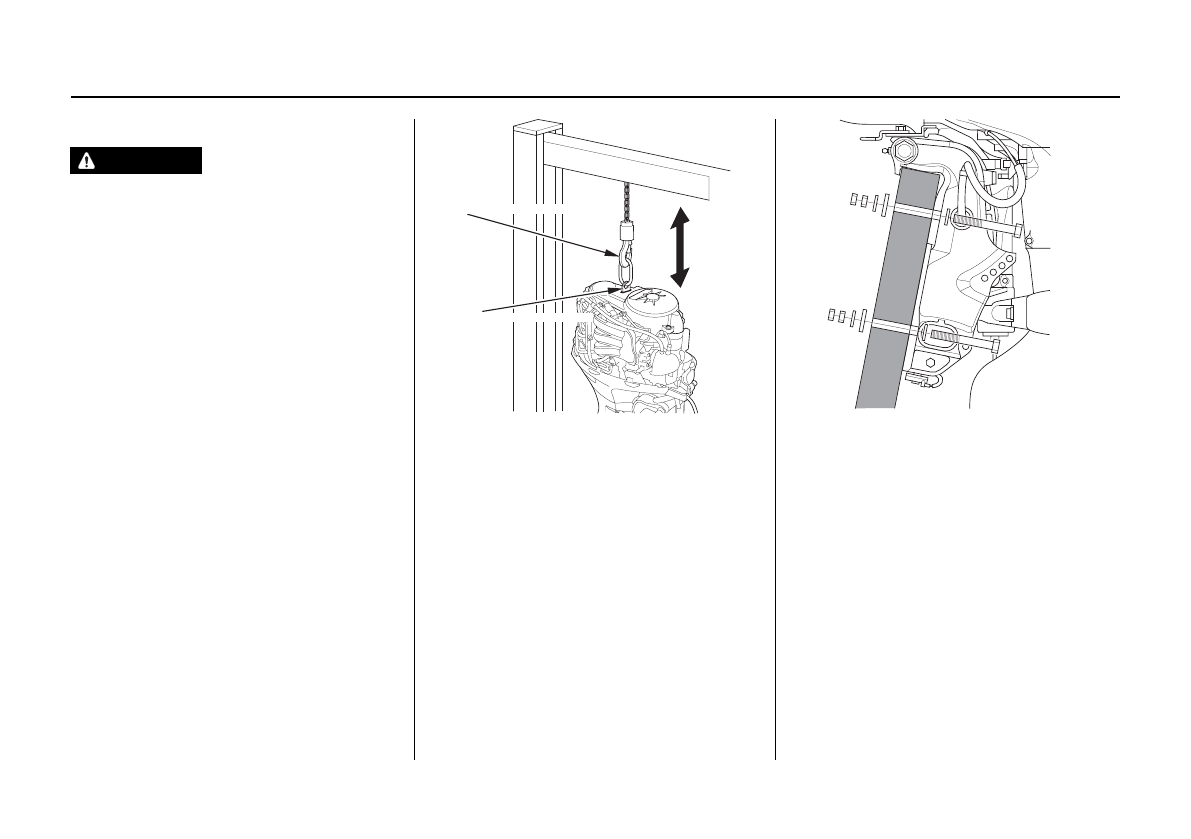

2. Установите крюк грузоподъемного
устройства над подъемной проушиной
и подвесьте подвесной мотор, для того
чтобы снять его с лодки.
3. Закрепите подвесной мотор на стойке с
помощью крепежных болтов и гаек.
ГРУЗОПОДЪЕМНЫЙ КРЮК
ПОДЪЕМНАЯ ПРОУШИНА
