102
При буксировке или перевозке лодки с уста-
новленным подвесным мотором рекоменду-
ется оставить подвесной мотор в нормальном
рабочем положении и перевести рычаг фрик-
ционного демпфера в положение фиксации
румпеля.
(Тип R)
При транспортировке лодки с установлен-
ным подвесным мотором рекомендуется
установить подвесной мотор в нормальном
рабочем положении.
ПРИМЕЧАНИЕ
Запрещается заниматься транспортировкой
лодки с поднятым подвесным мотором. При па-
дении подвесного мотора лодка или подвесной
мотор могут получить серьезные повреждения.
Во время транспортировки подвесной мотор
должен находиться в рабочем положении.
Если при этом получается недостаточный
дорожный просвет, то перевозите подвесной
мотор в поднятом положении, используя
специальное опорное устройство, например,
раму для установки на транец лодки. Также
рекомендуем снять подвесной мотор с лод-
ки.
ТРАНСПОРТИРОВКА
Перевозка на трейлере
(Тип Н)

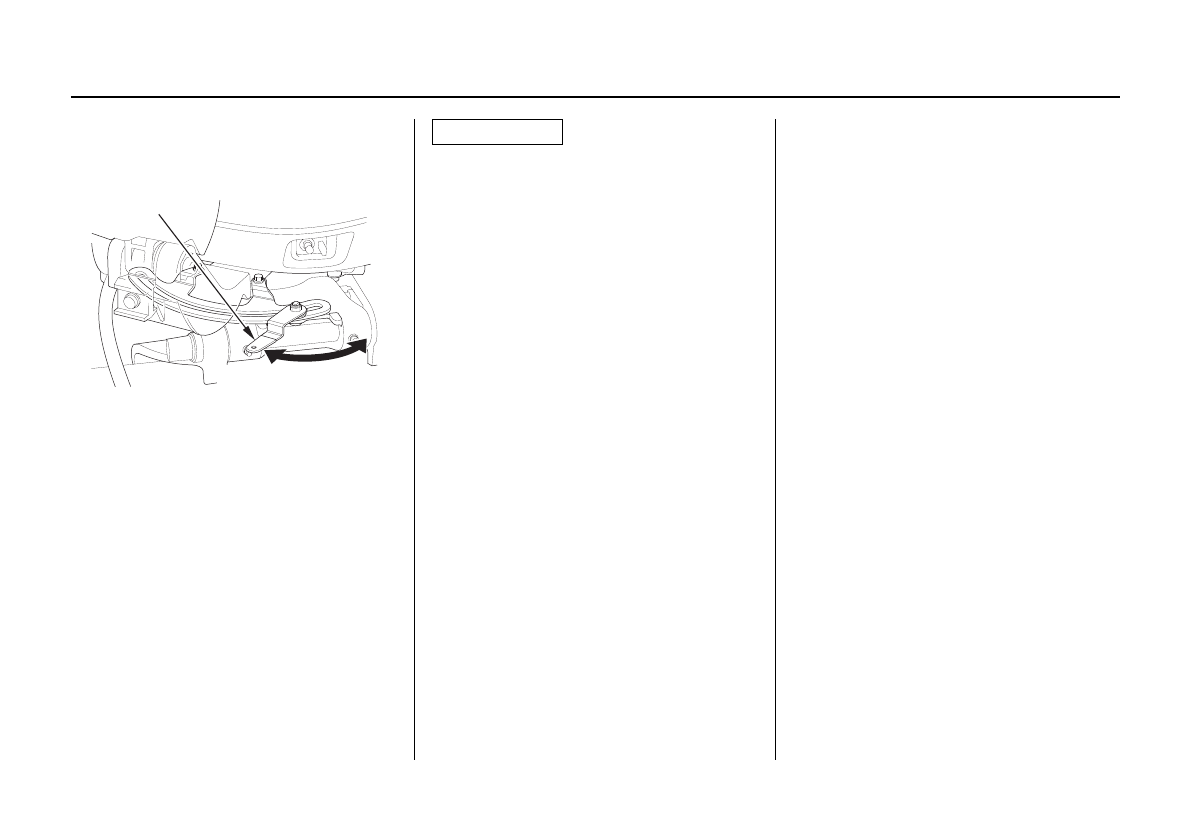

ФРИКЦИОННЫЙ
ДЕМПФЕР РУМПЕЛЯ
Для увеличения
сопротивления
перемещению
(LOCK)
Для уменьшения
сопротивления
(FREE)
