Конструкция подвесного мотора предусмат-
ривает пять возможных положений по углу
наклона.
1. Наклоните подвесной мотор в требуемое
положение.
2. Нажмите вдоль пальца механизма
регулировки, поверните изогнутый конец
вверх (при этом палец освобождается) и
вытяните палец из отверстия.
3. Вставьте палец в требуемое отверстие,
поверните изогнутый конец вниз, для
того чтобы зафиксировать палец. После
фиксации потяните за палец и убедитесь
в том, что палец не может выйти из
отверстия.
ПРИМЕЧАНИЕ
Во избежание повреждений подвесного мотора
или лодки убедитесь в том, что палец надежно
зафиксирован.

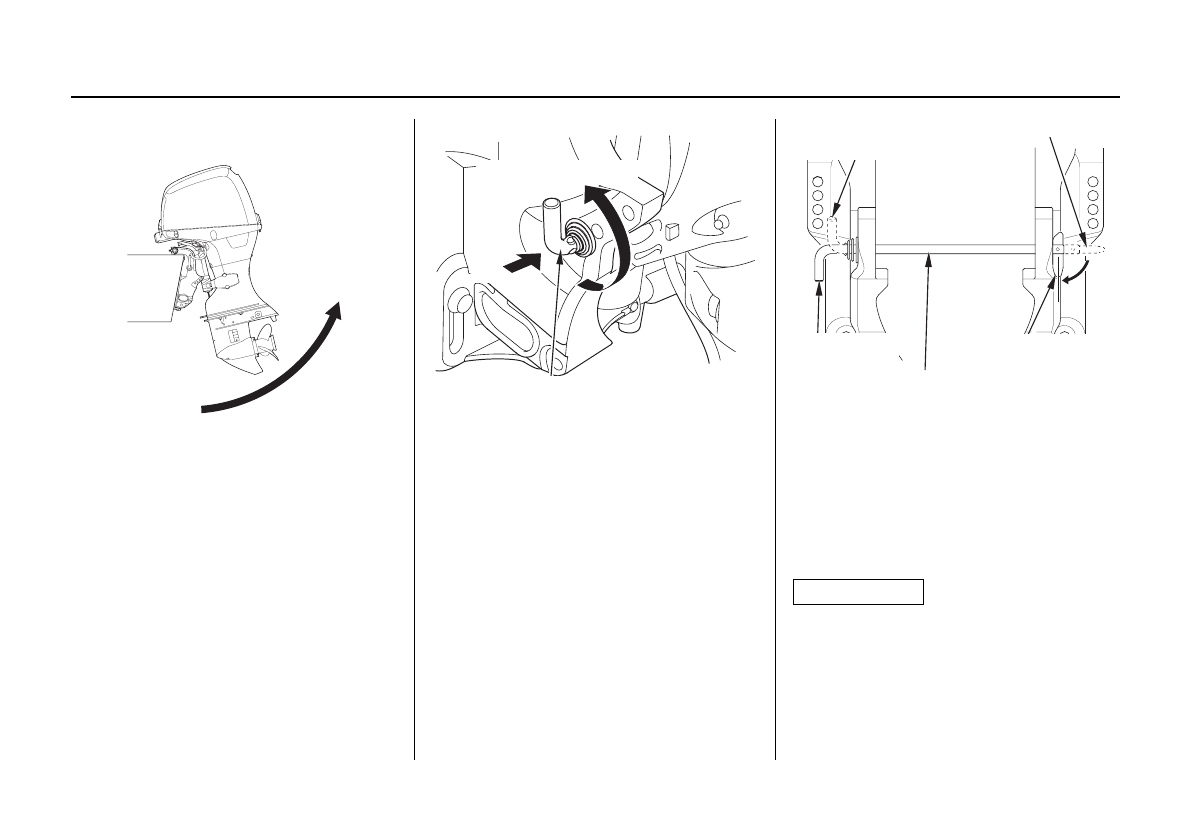

<Регулировка наклона подвесного мотора>
(модификация G)
УСТАНОВКА ПОДВЕСНОГО МОТОРА
ПОВЕРНУТЬ ИЗОГНУТЫЙ
КОНЕЦ ПАЛЬЦА ВВЕРХ
НАЖАТЬ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА МОТОРА
ДЛЯ ИЗМЕНЕНИЯ УГЛА НАКЛОНА
ПОЛОЖЕНИЕ
ФИКСАЦИИ
ДЛЯ
БЛОКИРОВАНИЯ
ФИКСИРОВАННОЕ
ПОЛОЖЕНИЕ
ПАЛЕЦ МЕХАНИЗМА РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
