Если по какой-либо причине двигатель не-
льзя запустить электрическим стартером, то
можно воспользоваться стартовым шнуром,
который входит в комплект инструмента, за-
пасных частей и принадлежностей.
1. Поверните ключ зажигания в положение
“OFF” (зажигание выключено).
2. Поднимите передний и задний
фиксаторы кожуха двигателя и снимите
его.
7. Прогрейте двигатель, соблюдая
следующие рекомендации: При
температуре окружающего воздуха
выше 5°C – прогревайте двигатель как
минимум 3 минуты. При температуре
окружающего воздуха ниже 5°C -
прогревайте двигатель не менее 5 минут
при частоте вращения коленчатого вала
2000 об/мин. Если двигатель не прогрет
до нормальной рабочей температуры,
он не сможет развивать номинальную
мощностью.
ПРИМЕЧАНИЕ
• Если двигатель не прогрет до нормальной
рабочей температуры, то при попытке
увеличить частоту вращения коленчатого
вала может включиться зуммер и
сигнализатор перегрева двигателя. При
этом обороты двигателя автоматически
уменьшатся.
• В районах с температурой воздуха около
0°C система охлаждения может замерзнуть.
Движение на крейсерской скорости без
прогрева двигателя может вызвать его
повреждение.
ПРИМЕЧАНИЕ:
Перед отходом от причала проверьте функ-
ционирование аварийного выключателя дви-
гателя.
ПУСК ДВИГАТЕЛЯ
Аварийный пуск
(передняя сторона)
UNLOCK
(разблокировать)

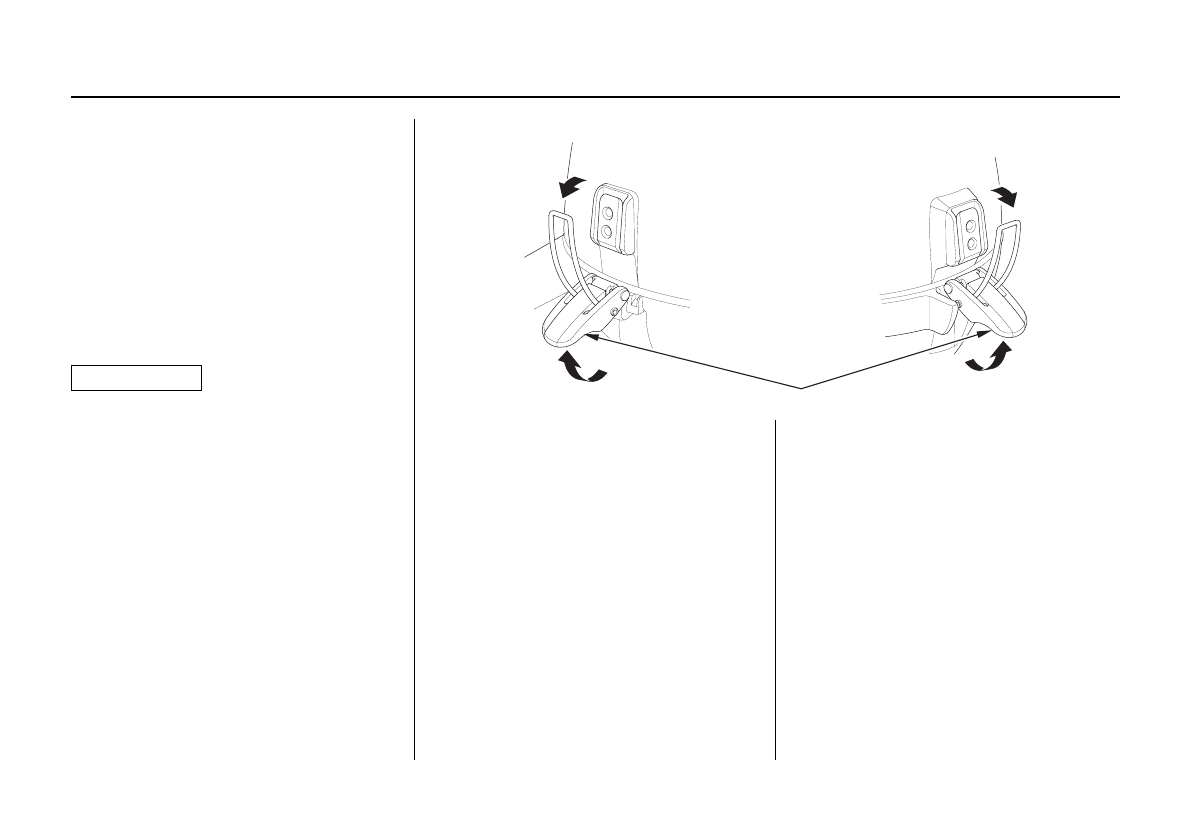

РЫЧАГ ФИКСАТОРА КАПОТА ДВИГАТЕЛЯ
(задняя сторона)
UNLOCK
(разблокировать)
