 Italiano |

83

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Descrizione del prodotto e
caratteristiche

Leggere tutte le avvertenze di pericolo e
le istruzioni operative.

In caso di mancato

rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.

Uso conforme alle norme

L’elettroutensile è idoneo per essere utilizzato come apparec-
chio fisso per tagli longitudinali e trasversali nel legno seguen-
do un corso diritto del taglio. In tali impieghi sono possibili an-
goli obliqui orizzontali da – 52 ° fino a +60 ° ed angoli obliqui
verticali da 47 ° (lato sinistro) fino a 46 ° (lato destro).
La potenza dell’elettroutensile è progettata per il taglio di le-
gno duro e legno dolce.
L’elettroutensile non è idoneo per il taglio di alluminio o di altri
metalli non ferrosi.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-
presentazione dell’elettroutensile sulle pagine con le rappre-
sentazione grafiche.

1

Sacchetto per la polvere

2

Impugnatura per il trasporto (frontale)

3

Dispositivo di blocco per impugnatura

4

Manopola per la regolazione dell’inclinazione dell’impu-
gnatura

5

Impugnatura

6

Pulsante per sbloccare la leva di bloccaggio

41

7

Lama di taglio

8

Cuffia di protezione oscillante

9

Rullo di scorrimento

10

Piastra di posizionamento

11

Graffa di bloccaggio

12

Pomello di fissaggio per angoli obliqui variabili
(orizzontale)

13

Levetta per la preimpostazione di angoli obliqui
(orizzontale)

14

Leva di blocco per angoli obliqui variabili (verticale)

15

Tacche per angoli obliqui standard

16

Tavolo per troncare multiuso

17

Forature per montaggio

18

Guida di battuta

19

Prolunga della guida di battuta

20

Vite di fissaggio per la prolunga della guida di battuta

21

Morsetto per serraggio rapido

22

Indicazione dei gradi (verticale) per campo di angolo
obliquo destro

23

Dispositivo di trazione

24

Supporto per cavo

25

Interruttore di avvio/arresto

26

Dispositivo di sicurezza per il trasporto

27

Vite di regolazione della guida di profondità

28

Impugnatura per il trasporto (posteriore)

29

Vite di fissaggio del dispositivo di trazione

30

Scala graduata per angolo obliquo (verticale)

31

Indicazione dei gradi (verticale) per campo di angolo
obliquo sinistro

32

Pulsante di regolazione per angolo obliquo di 33,9 °
(verticale)

33

Chiave a tubo (14 mm)/chiave per viti ad esagono cavo
(4 mm)/cacciavite per intaglio a croce

34

Vite di bloccaggio della guida longitudinale

35

Guida longitudinale

36

Prolunga del banco per tagliare

37

Impugnatura di serraggio per prolunga del banco per
tagliare

38

Scala graduata per angolo obliquo (orizzontale)

39

Manopola per la regolazione del campo di angolo obliquo
(verticale)

40

Blocco dell’alberino

41

Leva di bloccaggio

42

Contenitore per utensili

43

Viti di fissaggio per contenitore per utensili

44

Dado di fissaggio per contenitore per utensili

45

Chiave a bocca (17 mm; 10 mm)

46

Chiave per viti ad esagono cavo (3 mm)

47

Chiave per esagono interno (1,5 mm)

48

Adattatore per l’aspirazione

49

Espulsione dei trucioli

50/51

Vite con intaglio a croce (fissaggio della cuffia di
protezione oscillante)

52

Vite a testa esagonale per fissaggio lama di taglio

53

Rondella

54

Flangia di serraggio

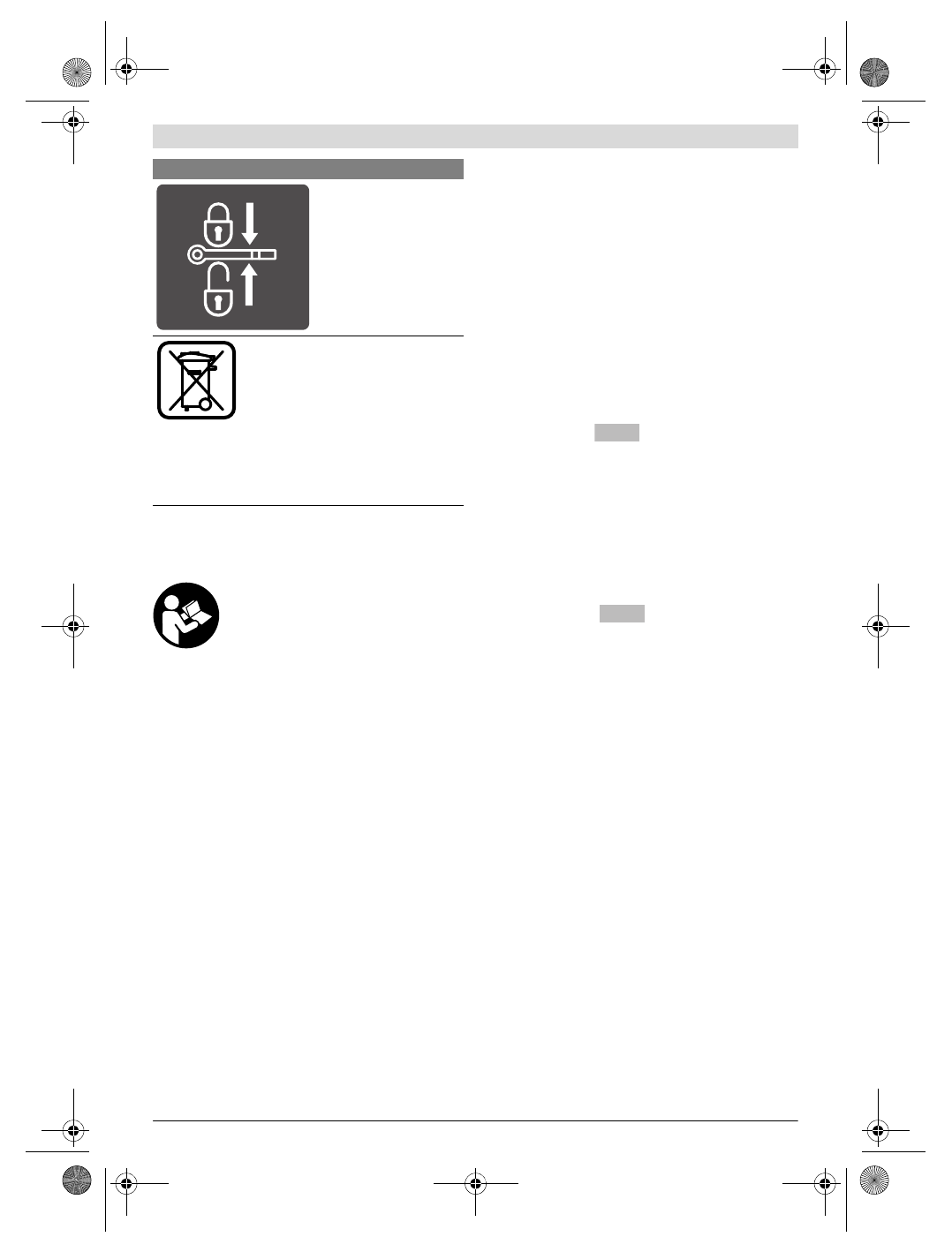

Indica la posizione della leva
di bloccaggio per il fissaggio
del braccio dell’utensile e
per la regolazione dell’ango-
lo obliquo verticale.

Non gettare elettroutensili dismessi tra i ri-
fiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea
2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche ed all’attuazione
del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono
essere raccolti separatamente ed essere
inviati ad una riutilizzazione ecologica.

Simboli e loro significato

0 – 45°

45°– 0
