Описание на продукта и възмож-
ностите му

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, пожар
и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за изпълняване на
надлъжни и напречни срезове в дървесни материали,
монтиран неподвижно върху работен плот. При това са
възможни наклони на срезовете в хоризонтална равнина
от – 52 ° до +60 ° както и във вертикална равнина 47 °
(наляво) до 46 ° (надясно).
Електроинструментът е с проектна мощност за разрязване
на твърд и мек дървесен материал.

Електроинструментът не е подходящ за разрязване на алу-
миний или други цветни метали.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.

1

Прахоуловителна торба

2

Ръкохватка за пренасяне (предна)

3

Клема за ръкохватката

4

Лост за регулиране на наклона на ръкохватката

5

Ръкохватка

6

Бутон за освобождаване на застопоряващия лост

41

7

Циркулярен диск

8

Шарнирно окачен предпазен кожух

9

Ролка

10

Вложка

11

Застопоряваща скоба

12

Ръкохватка за застопоряване под произволен ъгъл
(в хоризонтална равнина)

13

Лост за предварително установяване на наклона на
среза (в хоризонтална равнина)

14

Ръкохватка за застопоряване под произволен ъгъл
(във вертикална равнина)

15

Канали за фиксиране на стандартни ъгли

16

Маса

17

Монтажни отвори

18

Опорна шина

19

Удължител на опорните шини

20

Застопоряващ винт за удължителя на опорната шина

21

Скоба за бързо застопоряване

22

Стрелка за наклона надясно (във вертикална равнина)

23

Приспособление за теглене

24

Скоба за придържане на кабела

25

Пусков прекъсвач

26

Бутон за застопоряване при транспортиране

27

Регулиращ винт за дълбочинния ограничител

28

Ръкохватка за пренасяне (задна)

29

Винт за застопоряване на приспособлението за
изтегляне

30

Скала за наклона на среза (във вертикална равнина)

31

Стрелка за наклона наляво (във вертикална равнина)

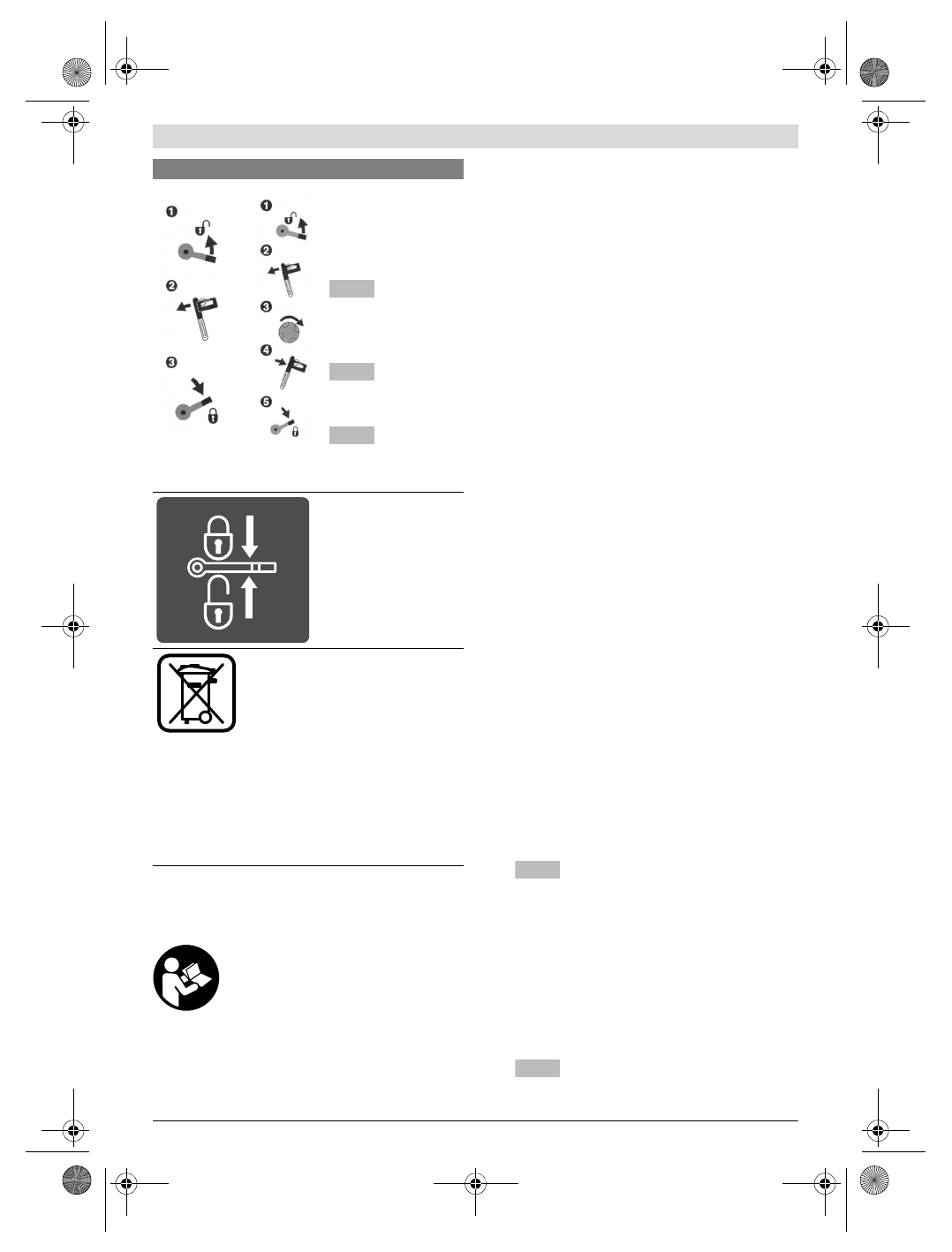

Показва отделните стъпки
за настройване на ъгъл на
наклон във вертикална рав-
нина.

Лява колона:
– Диапазон на наклона

Наклон на циркулярния
диск наляво

Дясна колона:
– Диапазон на наклона

Наклон на циркулярния
диск надясно

– Диапазон на наклона

Общ диапазон на накло-
на на рамото на електро-
инструмента

Показва позицията на за-
стопоряващия лост за за-
стопоряване на рамото на
електроинструмента и при
настройване на наклона
във вертикална равнина.

Не изхвърляйте електроинструменти
при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива
2012/19/EC относно излязла от употре-
ба електрическа и електронна апарату-
ра и утвърждаването й като национален
закон електрическите и електронни ус-
тройства, които не могат да се използват
повече, трябва да се събират отделно и
да бъдат подлагани на подходяща пре-
работка за оползотворяване на съдър-
жащите се в тях суровини.

Символи и тяхното значение

45°– 0

0 – 45°

45°+

0 – 45°

45°– 0
