 Português |

77

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Tramelas de tecto (conforme o padrão dos EUA)

Controlar e realizar os ajustes básicos



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.

Após uso intensivo, deverá controlar, e se necessário corrigir,
os ajustes básicos da ferramenta eléctrica, para assegurar
cortes precisos.
Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este traba-
lho de forma rápida e fiável.

Ajustar o ângulo de meia-esquadria padrão de 0 ° (vertical)

– Colocar a ferramenta eléctrica na posição de transporte.
– Girar a mesa de serrar

16

 até a ranhura

15

 para 0 °. A ala-

vanca

13

 deve engatar perceptivelmente na ranhura.

Para ter acesso aos parafusos de ajuste cobertos pelo com-
partimento de ferramentas

42

, deverá removê-lo.

– Para tal deverá desatarraxar os parafusos de fixação

43

 e

a porca de fixação

44

.

Controlar:

 (veja figura S1)

– Ajustar um calibre angular em 90 ° e colocá-lo sobre a mesa

de serra

16

.

O lado do calibre angular deve estar alinhado no comprimento
completo com a lâmina de serra

7

.

Ajustar:

 (veja figura S2)

– Soltar o punho de aperto

14

.

– Soltar os parafusos de ajuste

64

 e

65

 com a chave de boca

45

 fornecida (10 mm).

– Soltar o parafuso de ajuste

66

 (aprox. 3 voltas) com a cha-

ve de sextavado interior

33

 fornecida (4 mm).

– Apertar ou desapertar o parafuso de ajuste

63

 (10 mm),

até o lado do calibre angular estar alinhado em todo o com-
primento com a lâmina de serra.

– Reapertar o punho de aperto

14

.

Em seguida deverá primeiramente reapertar o parafuso de
ajuste

66

 e em seguida os parafusos de ajuste

64

 e

65

.

Se após o ajuste, os indicadores de ângulo

31

 e

22

 não esti-

verem alinhados com a linha com as marcas 0 ° da escala

30

,

deverá soltar os parafusos de fixação do indicador de ângulo
com a chave com fenda em cruz

33

 fornecida e alinhar o indi-

cador de ângulo ao longo das marcas de 0 °.

Ajustar o ângulo de meia-esquadria padrão de 45 °
(esquerda, vertical)

– Colocar a ferramenta eléctrica na posição de trabalho.
– Girar a mesa de serrar

16

 até a ranhura

15

 para 0 °. A ala-

vanca

13

 deve engatar perceptivelmente na ranhura.

– Puxar a extensão esquerda do carril limitador

19

 comple-

tamente para fora.

– Soltar o punho

14

 e deslocar o braço da ferramenta, no pu-

nho

5

, completamente para a esquerda (45 °).

Para ter acesso aos parafusos de ajuste cobertos pelo com-
partimento de ferramentas

42

, deverá removê-lo.

– Para tal deverá desatarraxar os parafusos de fixação

43

 e

a porca de fixação

44

.

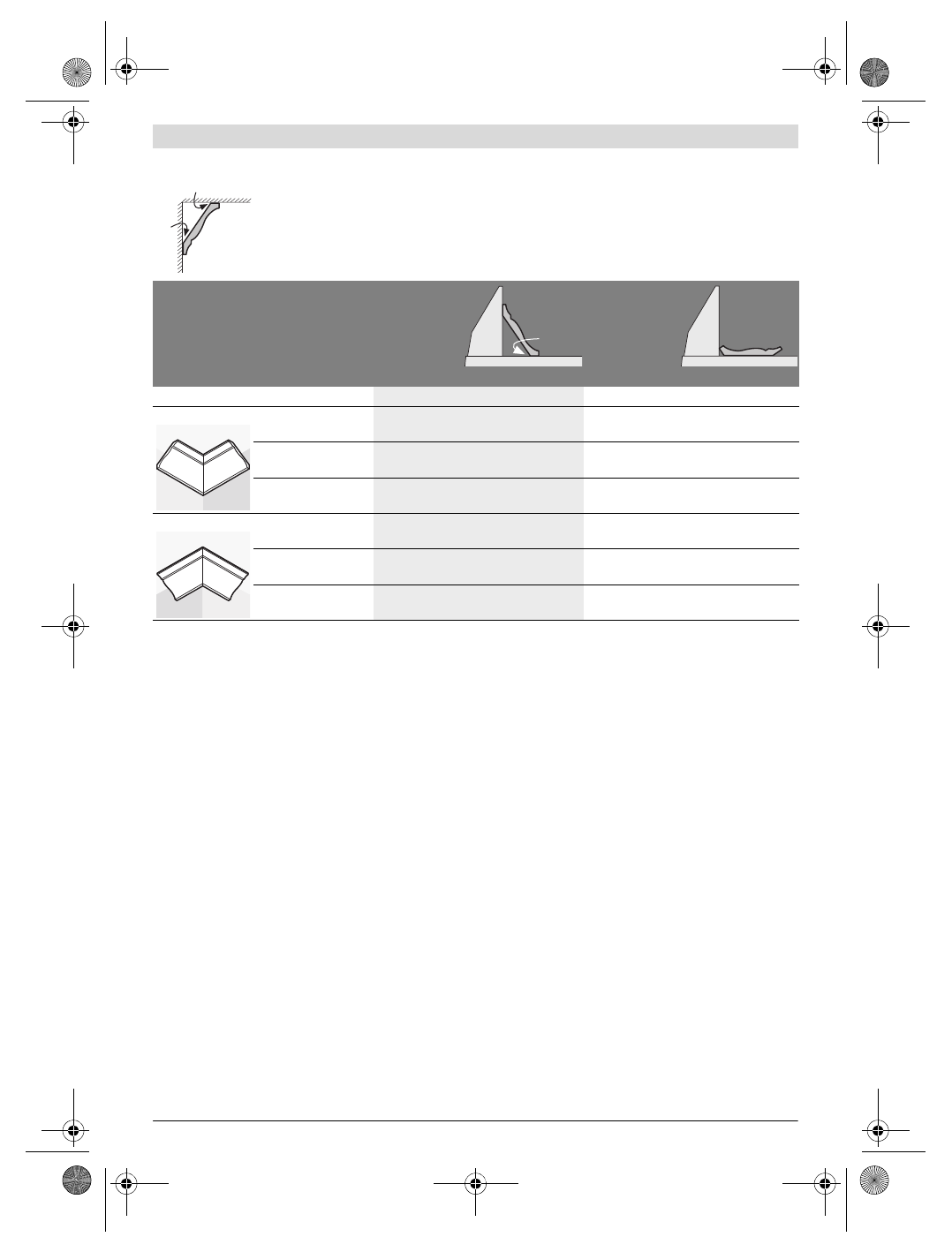

Se as tramelas de tecto forem trabalhadas em posição plana sobre a mesa de serrar, deverá ajustar o
ângulo de meia-esquadria 31,6° (horizontal) e 33,9° (vertical).
A tabela a seguir contém indicações para o trabalho com tramelas de tecto.

Ajustes

encostado
no carril
limitador

apoiadas de
forma plana
sobre a mesa
de serrar

Ângulo de meia-esquadria vertical

0 °

33,9 °

Tramela de tecto

lado esquerdo

lado direito

lado esquerdo

lado direito

Canto exterior

ângulo de meia-esqua-
dria horizontal

45 ° direita

45 ° esquerda

31,6 ° direita

31,6 ° esquerda

Posicionamento da
peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

Canto inferior no

carril limitador

A peça a ser traba-
lhada se encontra ...

... no lado direito

do corte

... no lado esquer-

do do corte

... no lado esquer-

do do corte

... no lado esquerdo

do corte

Canto exterior

ângulo de meia-esqua-
dria horizontal

45 ° esquerda

45 ° direita

31,6 ° esquerda

31,6 ° direita

Posicionamento da
peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

A peça a ser traba-
lhada se encontra ...

... no lado direito

do corte

... no lado esquer-

do do corte

... no lado direito

do corte

... no lado direito do

corte

52°

38°

52°
