104

 | Nederlands

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Plafondplinten (Amerikaanse maat)

Basisinstellingen controleren en instellen



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.

Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap te
controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.

Standaardverstekhoek 0 ° (verticaal) instellen

– Zet het elektrische gereedschap in de transportstand.
– Draai de zaagtafel

16

 tot aan de inkeping

15

 voor 0 °. De

hendel

13

 moet merkbaar in de inkeping vastklikken.

Om bij de door de gereedschaphouder

42

 afgedekte stel-

schroeven te komen, moet u de houder verwijderen.

– Schroef daarvoor de bevestigingsbouten

43

 en de bevesti-

gingsmoer

44

 los.

Controleren:

 (zie afbeelding S1)

– Stel een hoekmal in op 90 ° en plaats deze op de zaag-

tafel

16

.

Het been van de hoekmal moet over de hele lengte op het
zaagblad

7

 aansluiten.

Instellen:

 (zie afbeelding S2)

– Maak de spangreep

14

 los.

– Draai de stelschroeven

64

 en

65

 los met de meegeleverde

steeksleutel

45

 (10 mm).

– Draai de stelschroef

66

 (ca. 3 slagen) los met de meegele-

verde inbussleutel

33

 (4 mm).

– Draai de stelschroef

63

 (10 mm) zo ver naar binnen of

naar buiten tot het been van de hoekmal over de hele leng-
te op het zaagblad aansluit.

– Draai de spangreep

14

 weer vast.

Vervolgens draait u eerst de stelschroef

66

 en vervolgens

de stelschroeven

64

 en

65

 weer vast.

Als de hoekaanduidingen

31

 en

22

 na het instellen niet op één

lijn met de 0 °-markeringen van de schaalverdeling

30

 liggen,

draait u de bevestigingsbouten van de hoekaanduidingen met
de meegeleverde kruiskopschroevendraaier

33

 los en stelt u

de hoekaanduidingen langs de 0 °-markeringen af.

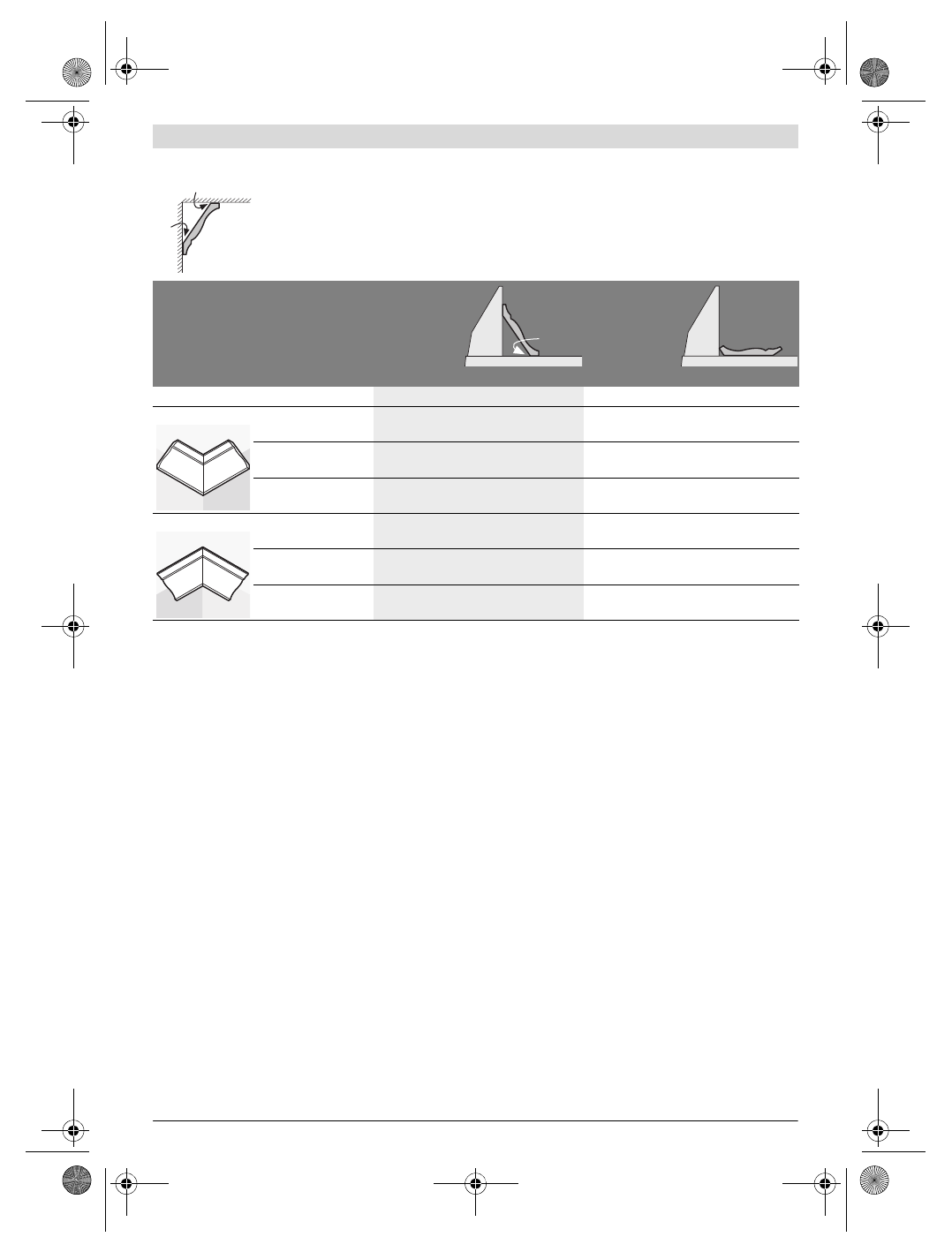

Wanneer u de plat op de zaagtafel liggende plafondplinten wilt bewerken, moet u de standaardverstek-
hoek 31,6° (horizontaal) en 33,9° (verticaal) instellen.
De volgende tabel bevat aanwijzingen voor het bewerken van plafondplinten.

Instellingen

Tegen
aanslagrail
geplaatst

Plat op de
zaagtafel
liggend

Verticale verstekhoek

0 °

33,9 °

Plafondplint

Linkerzijde

Rechterzijde

Linkerzijde

Rechterzijde

Binnenkant

Horizontale verstek-
hoek

45 ° Rechts

45 ° Links

31,6 ° Rechts

31,6 ° Links

Positionering van het
werkstuk

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

Buitenkant

Horizontale verstek-
hoek

45 ° Links

45 ° Rechts

31,6 ° Links

31,6 ° Rechts

Positionering van het
werkstuk

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

... Rechts van

zaagsnede

52°

38°

52°
