310

 | Македонски

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Опис на производот и моќноста

Прочитајте ги сите напомени и упатства
за безбедност.

Грешките настанати како

резултат од непридржување до
безбедносните напомени и упатства може
да предизвикаат електричен удар, пожар
и/или тешки повреди.

Употреба со соодветна намена

Електричниот апарат е наменет за правење на должински
и напречни резови на цврста подлога со прав рез во дрво,
како фиксен уред. Притоа се возможни хоризонтални агли
на закосување од – 52 ° до +60 ° како и вертикални агли на
закосување од 47 ° (на левата страна) до 46 ° (на десната
страна).
Капацитетот на електричниот апарат е предвиден за
сечење на тврдо и меко дрво.

Електричниот апарат не е наменет за сечење на
алуминиум и други неметали.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на
приказот на електричните апарати на графичката
страница.

1

Вреќичка за прав

2

Рачка за транспорт (напред)

3

Стега за дршката

4

Рачка за прилагодување на навалувањето на дршката

5

Дршка

6

Копче за деблокирање на рачката за заклучување

41

7

Лист за пилата

8

Заштитна хауба со повратен механизам

9

Лизгачки валјак

10

Плоча за вметнување

11

Стега за фиксирање

12

Копче за фиксирање на саканиот агол на закосување
(хоризонтално)

13

Лост за претходно поставување на аголот на
закосување (хоризонтално)

14

Затезна дршка за саканиот агол на закосување
(вертикално)

15

Жлебови за стандарден агол на закосување

16

Маса за пила

17

Отвори за монтажа

18

Гранична водилка

19

Продолжување на граничните водилки

20

Завртка за прицврстување за продолжување на
граничните шини

21

Брза стега

22

Покажувач на аголот (вертикален) за десниот опсег
на аголот на закосување

23

Механизам за влечење

24

Држач за кабелот

25

Прекинувач за вклучување/исклучување

26

Транспортен осигурувач

27

Завртка за подесување на граничникот за длабочина

28

Рачка за транспорт (назад)

29

Завртка за фиксирање на механизмот за влечење

30

Скала за аголот на закосување (вертикално)

31

Покажувач на аголот (вертикален) за левиот опсег на
аголот на закосување

32

Копче за подесување на 33,9 °-агол на закосување
(вертикален)

33

Цевчест клуч (14 mm)/инбус клуч (4 mm)/крстаст
одвртач

34

Завртка за блокирање на граничникот за должина

35

Должински граничник

36

Продолжеток за масата за пилата

37

Рачка за прицврстување на продолжувањето на
столот на пилата

38

Скала за аголот на закосување (хоризонтално)

39

Ротационо копче за подесување на подрачјето на
аголот на закосување (вертикално)

40

Блокада за вретеното

41

Лост за фиксирање

42

Касета за алат

43

Звартки за прицврстување на касетата за алат

44

Навртки за призврстување на касетата за алат

45

Виљушкаст клуч (17 mm; 10 mm)

46

Внатрешен шестаголен клуч (3 mm)

47

Инбус клуч (1,5 mm)

48

Адаптер за вшмукување

49

Исфрлувач на струготини

50/51

Крстест одвртувач (прицврстување на
осцилаторната заштитна хауба)

52

Шестаголна завртка за прицврстување на листот за
пилата

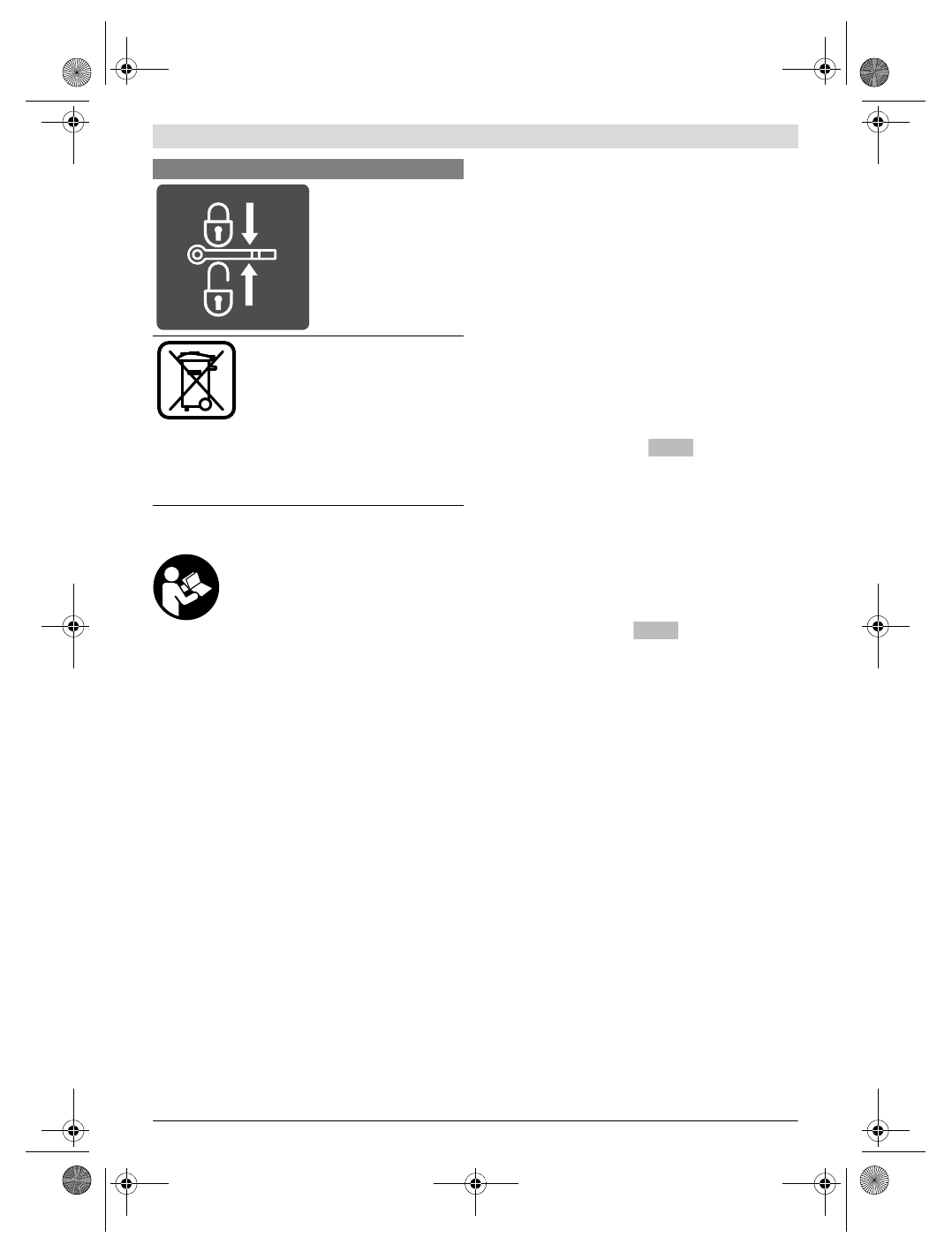

Прикажува позицијата на
рачката за прицврстување
при блокирање на раката
на алатот и при поставка на
вертикалниот агол на
закосување.

Не ги фрлајте електричните апарати во
домашната канта за ѓубре!

Само за земји во рамки на ЕУ

Според Европската регулатива
2012/19/EU за електрични и електронс-
ки уреди и нивна национална употреба,
електричните апарати што се вон
употреба мора одделно да се собираат и
да се рециклираат на еколошки
прифатлив начин.

Ознаки и нивно значење

0 – 45°

45°– 0
