 Қaзақша |

269

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

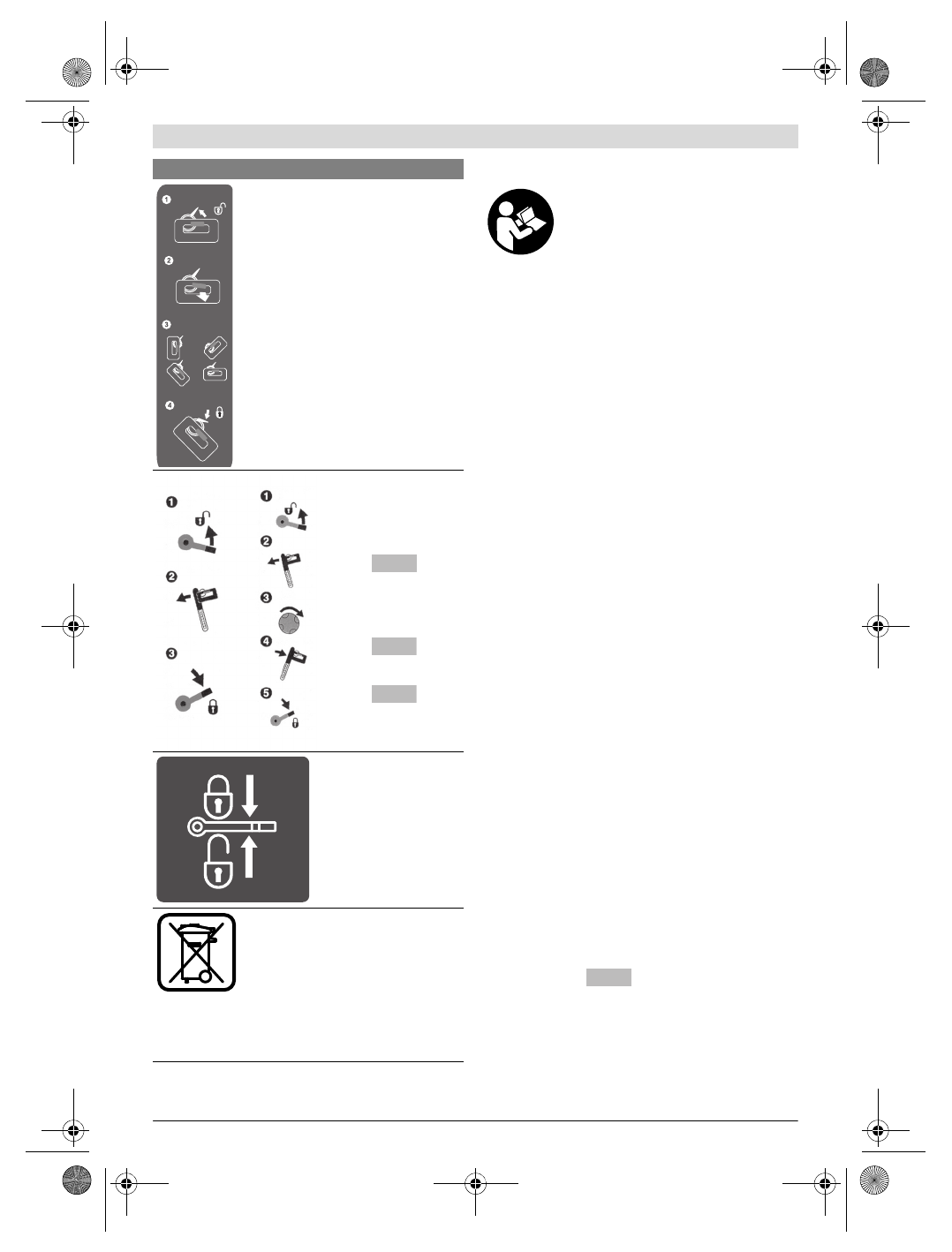

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.

Техникалық

қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға
апаруы мүмкін.

Тағайындалу бойынша қолдану

Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, ағашты кесудің түзу бағытымен жұмыс
істеуге арналған. Осында горизонталды еңіс бұрышы
– 52 °  мен  +60 °  дейін  және вертикалды еңіс бұрышы 47 °
(сол жағынан) 46 ° дейін болуы мүмкін.
Электр құралының қуаты қатты және жұмсақ ағашты
аралауға арналған.

Электр құрал алюминий немесе басқа түсті металдарды
аралауға арналмаған.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.

1

Шаң қабы

2

Тасымалдау тұтқасы (алдында)

3

Қолтұтқа қысқышы

4

Қолтұтқа еңісін жылжыту үшін тұтқа

5

Қол тұтқасы

6

Ысырма тұтқышты

41

 ашу түймешесі

7

Аралау дискісі

8

Маятниктік қорғағыш қаптама

9

Сырғанайтын доңғалақша

10

Ішпек

11

Бұғаттау қапсырмасы

12

Кез келген қисайту бұрышы үшін бекіту басы
(көлденең)

13

Қисайту бұрышын алдын ала реттеу тұтқышы
(көлденең)

14

Кез келген қисайту бұрышы үшін қысқыш тұтқа (тік)

15

Стандартты қисайту бұрышы үшін ойықтар

16

Аралау үстелі

17

Орнату ойықтары

18

Тіреуіш планка

19

Тіреуіш планканың ұзартқышы

20

Тіреуіш бағыттауыштардың ұзартқышын бекіту
бұрандасы

21

Жылдам қысқаш

22

Бұрыш көрсеткіші (вертикалды) оң еңіс бұрыш
аймағы үшін

23

Тартқыш

24

Кабель ұстағышы

25

Қосқыш/өшіргіш

26

Тасымалдау қорғауышы

27

Тереңдік тіреуішінің дәлдеу бұрандасы

28

Тасымалдау тұтқасы (арқада)

Қолтұтқаны жылыжыту үшін бөлек
қадамдарды көрсетеді.

Вертикалды еңіс бұрышын
реттеу үшін бөлек
қадамдарын көрсетеді.

сол баған:
– Еңіс бұрышы

аймағы
Ара дискісінің солға
еңісі

оң баған:
– Еңіс бұрышы

аймағы
Ара дискісінің оңға еңісі

– Еңіс бұрышы

аймағы
Манипулятордың жалпы
қайыру аймағы

Манипуляторды бекіту
үшін және вертикалды еңіс
бұрышын реттеу үшін
ысырма тұтқыштың күйін
көрсетеді.

Электр құрлдарды үй қоқысына
тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар
бойынша Еуропа 2012/19/EU ережесі
және оның ұлттық заңдарда орындалуы
бойынша басқа пайдаланып болмайтын
электр құралдар бөлек жиналып кәдеге
жаратылуы қажет.

Белгілер мен олардың мағанасы

45°– 0

0 – 45°

45°+

0 – 45°
