 Latviešu |

383

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Griestu līstes (atbilstoši ASV standartam)

Svarīgāko iestādījumu pārbaude un korekcija



Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroins-
trumenta intensīvas lietošanas nepieciešams pārbaudīt un va-
jadzības gadījumā koriģēt tā svarīgākos iestādījumus.
Tam vajadzīga zināma pieredze un atbilstoši speciālie instru-
menti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darb-
nīcā šis darbs tiks veikts ātri un kvalitatīvi.

Vertikālā zāģēšanas leņķa fiksētās vērtības 0 ° regulēšana

– Pārvietojiet darbinstrumenta galvu transporta stāvoklī.
– Pagrieziet zāģēšanas galdu

16

 tādā stāvoklī, lai tas fiksētos

ierobē

15

, kas atbilst leņķim 0 °. Svirai

13

 jūtami jāfiksējas

šajā ierobē.

Lai piekļūtu regulējošajām skrūvēm, ko nosedz darba rīku tu-
rētājs

42

, tas jānoņem.

– Izskrūvējiet stiprinošās skrūves

43

 un noskrūvējiet stipri-

nošo uzgriezni

44

.

Pārbaude

 (attēls S1)

– Iestādiet uz leņķmēra 90 ° leņķi un novietojiet to uz zāģēša-

nas galda

16

.

Leņķmēra mērstienim visā garumā cieši jāpiespiežas zāģa as-
menim

7

.

Regulēšana

 (attēls S2)

– Atbrīvojiet fiksējošo sviru

14

.

– Atskrūvējiet regulējošās skrūves

64

 un

65

, lietojot kopā ar

elektroinstrumentu piegādāto vaļējo atslēgu

45

 (10 mm).

– Atskrūvējiet regulējošo skrūvi

66

 (aptuveni par

3 apgriezieniem), lietojot kopā ar elektroinstrumentu pie-
gādāto sešstūra stieņatslēgu

33

 (4 mm).

– Ieskrūvējiet vai izskrūvējiet regulējošo skrūvi

63

 (10 mm),

panākot, lai leņķmēra mērstienis visā garumā cieši pie-
spiestos zāģa asmenim.

– Stingri pievelciet fiksējošo sviru

14

.

Pēc tam stingri pieskrūvējiet regulējošo skrūvi

66

 un tad

regulējošās skrūves

64

 un

65

.

Ja pēc regulēšanas leņķa rādītāji

31

 un

22

 neatrodas uz vie-

nas līnijas ar 0 ° iedaļām uz skalas

30

 atskrūvējiet stiprinošās

skrūves, lietojot kopā ar elektroinstrumentu piegādāto krus-
trievas skrūvgriezi

33

, un pārvietojiet leņķa rādītājus attiecībā

pret 0 ° iedaļām.

Vertikālā zāģēšanas leņķa fiksētās vērtības 45 ° (noliece
pa kreisi) regulēšana

– Pārvietojiet darbinstrumenta galvu darba stāvoklī.
– Pagrieziet zāģēšanas galdu

16

 tādā stāvoklī, lai tas fiksētos

ierobē

15

, kas atbilst leņķim 0 °. Svirai

13

 jūtami jāfiksējas

šajā ierobē.

– Līdz galam izvelciet kreiso vadotnes pagarinātāju

19

– Atbrīvojiet fiksējošo sviru

14

. Satveriet darbinstrumenta

galvu aiz roktura

5

 un līdz galam nolieciet to sānu virzienā

pa kreisi (45°).

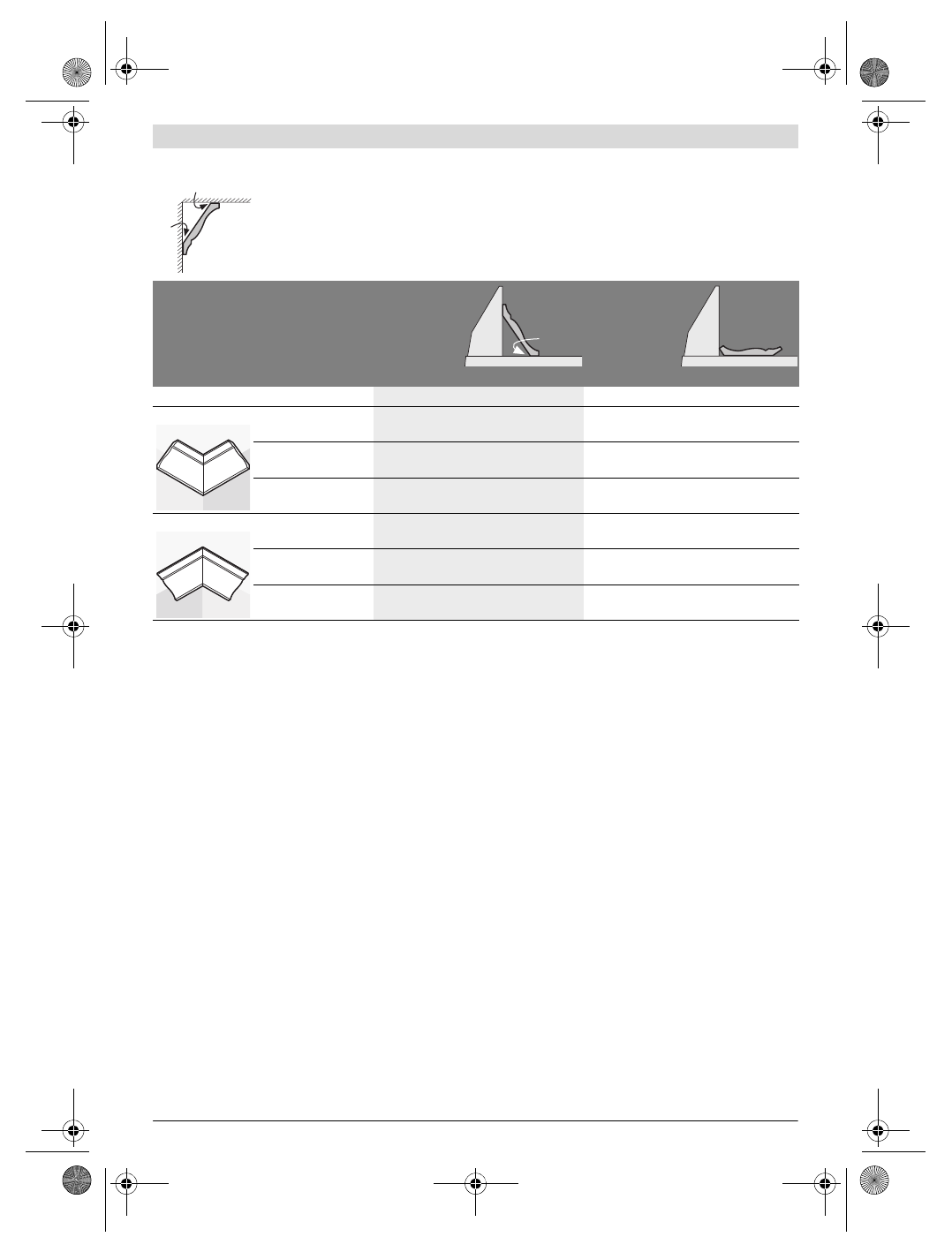

Ja vēlaties apstrādāt griestu līstes, noguldot tās uz zāģēšanas galda, nepieciešams iestādīt horizontālā
zāģēšanas leņķa fiksēto vērtību 31,6° un vertikālā zāģēšanas leņķa fiksēto vērtību 33,9°.
Ieteikumi griestu līstu apstrādei ir apkopoti sekojošajā tabulā.

Novietojums

Atbalstot
pret vadotni

Noguldot uz
zāģēšanas
galda

Vertikālais zāģēšanas leņķis

0 °

33,9 °

Grīdas līste

Kreisā puse

Labā puse

Kreisā puse

Labā puse

Iekšējā mala

Horizontālais zāģēša-
nas leņķis

45 ° pa labi

45 ° pa kreisi

31,6 ° pa labi

31,6 ° pa kreisi

Apstrādājamā priekš-
meta novietojums

Apakšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Gatavais priekšmets
atrodas ...

... pa labi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa kreisi no zāģē-

juma

Ārējā mala

Horizontālais zāģēša-
nas leņķis

45 ° pa kreisi

45 ° pa labi

31,6 ° pa kreisi

31,6 ° pa labi

Apstrādājamā priekš-
meta novietojums

Apakšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Gatavais priekšmets
atrodas ...

... pa labi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa labi no zāģē-

juma

... pa labi no zāģē-

juma

52°

38°

52°
