 Slovensky |

213

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny.

Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť
požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je ako stacionárne náradie urče-
né na pozdĺžne a priečne rezy do dreva s rovným priebehom
rezu. Pritom sú možné horizontálne šikmé rezy s uhlami zošik-
menia  od  – 52 °  do  +60 °,  ako  aj  vertikálne šikmé rezy s uhlami
zošikmenia od 47 ° (ľavostranne) do 46 ° (na pravej strane).
Výkon tohto ručného elektrického náradia je dimenzovaný na
rezanie tvrdého a mäkkého dreva.

Toto ručné elektrické náradie nie je vhodné na rezanie hliníka
ani žiadnych iných neželezných kovov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-
zenie elektrického náradia na grafickej strane tohto Návodu.

1

Vrecko na prach

2

Rukoväť na prenášanie náradia (vpredu)

3

Aretačný mechanizmus rukoväte

4

Držadlo na prestavovanie sklonu rukoväte

5

Rukoväť

6

Tlačidlo na uvoľnenie aretačnej páčky

41

7

Pílový kotúč

8

Výkyvný ochranný kryt

9

Klzný valček

10

Vkladacia platnička

11

Aretovacia zvierka

12

Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (horizontálne)

13

Páčka na predvolenie uhla zošikmenia (horizontálne)

14

Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (vertikálne)

15

Zárezy pre štandardné uhly zošikmenia

16

Rezací stôl

17

Otvory pre montáž

18

Dorazová lišta

19

Predĺženie dorazovej lišty

20

Aretačná skrutka predĺženia dorazovej lišty

21

Rýchloupínacia zvierka

22

Ukazovateľ uhla zošikmenia (vertikálneho) pre pravo-
stranný rozsah uhla zošikmenia

23

Ťahacie zariadenie

24

Držiak prívodnej šnúry

25

Vypínač

26

Prepravná poistka

27

Aretačná skrutka hĺbkového dorazu

28

Rukoväť na prenášanie náradia (vzadu)

29

Aretačná skrutka ťahacieho zariadenia

30

Stupnica pre uhol zošikmenia (vertikálne)

31

Ukazovateľ uhla zošikmenia (vertikálneho) pre ľavo-
stranný rozsah uhla zošikmenia

32

Nastavovací gombík pre uhol  33,9 ° uhol zošikmenia
(vertikálny)

33

Nástrčný kľúč (14 mm)/kľúč na skrutky s vnútorným
šesťhranom (4 mm)/krížový skrutkovač

34

Aretačná skrutka dĺžkového dorazu

35

Dĺžkový doraz

36

Predĺženie rezacieho stola

37

Upínacia rukoväť pre predĺženie rezacieho stola

38

Stupnica pre uhol zošikmenia (horizontálne)

39

Otočná rukoväť na nastavovanie uhla zošikmenia
(vertikálne)

40

Aretácia vretena

41

Aretačná páčka

42

Zásobník na nástroje

43

Upevňovacie skrutky pre zásobník na nástroje

44

Upevňovacia matica pre zásobník na nástroje

45

Vidlicový kľúč dvojitý (17 mm; 10 mm)

46

Kľúč na skrutky s vnútorným šesťhranom (3 mm)

47

Kľúč na vnútorné šesťhrany (1,5 mm)

48

Odsávací adaptér

49

Otvor na vyhadzovanie triesok

50/51

Krížová skrutka (upevnenie výkyvného ochranného
krytu)

52

Šesťhranná skrutka na upevnenie pílového listu

53

Podložka

54

Upínacia príruba

55

Vnútorná upevňovacia príruba

56

Otvory pre rýchloupínaciu zvierku

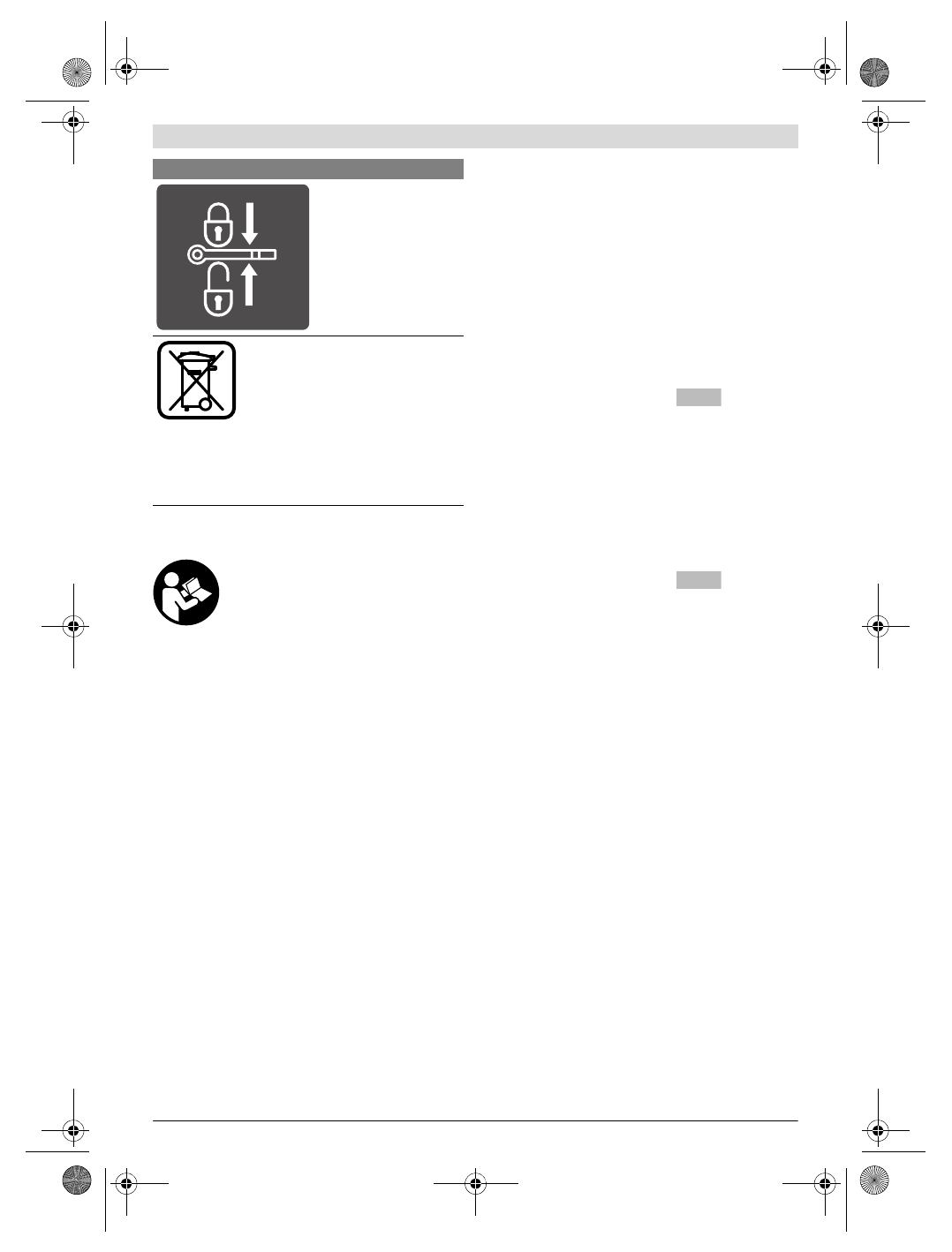

Ukazuje polohu aretačnej
páčky na zaaretovanie ra-
mena nástroja a pri nastavo-
vaní vertikálneho uhla zošik-
menia.

Neodhadzujte ručné elektrické náradie do
komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o
starých elektrických a elektronických vý-
robkoch a podľa jej aplikácií v národnom
práve sa musia už nepoužiteľné elektrické
náradia zbierať separovane a treba ich dá-
vať na recykláciu zodpovedajúcu ochrane
životného prostredia.

Symboly a ich významy

0 – 45°

45°– 0
