Жүріспен аралау

– Тартқышпен

23

 (ені үлкен дайындамалар) кесу үшін

құлыптау бұрандасы

29

 тартылған болса оны босатыңыз.

– Дайындаманы өлшемдерге сәй ретте қысыңыз.
– Керекті қисату бұрышын орнатыңыз.
– Манипуляторды

18

 тіреуіш планкаларынан ары ара

дискісі дайындама алдында тұрғанша тартыңыз.

– Электр құралын қосыңыз.
– Түймешігін

6

 басып манипуляторды қолтұтқасынан

5

ұстап жай төмен апарыңыз.

– Енді манипуляторды

18

 тіреуіш планкалары бағытында

басып дайындаманы бір қалыпты жылжумен аралаңыз.

– Электр құралын өшіріп аралау дискісі толық

тоқтағаныша күте тұрыңыз.

– Манипуляторды жай жоғарыға бағыттаңыз.

Бірдей ұзын дайындамаларды аралаңыз
(Q суретін қараңыз)

Бірдей ұзын дайындамаларды оңай аралау үшін ұзындық
тіреуішін

35

 пайдалану мүмкін.

Ұзындық тіреуішін аралау үстелінің ұзартқышының

36

 екі

жағында орнату мүмкін.
– Бұғаттау бұрандасын

34

 босатып, ұзындық тіреуішін

35

қысқыш бұранда

60

 жоғарысынан қайырыңыз.

– Құлыптау бұрандасын

34

 қайта бұрап қойыңыз.

– Аралау үстелінің ұзартқышын

36

 керекті ұзындыққа рет-

теңіз („Аралау үстелін ұзарту“ 272 бетінде қараңыз).

Тереңдікті шектеу тірегін реттеу (Тек аралау)
(R суретін қараңыз)

Егер ойықты аралау керек болса тереңдік тіреуішін
жылжыту керек.
– Бұғаттау тұтқышын

41

 басып, манипуляторды керекті

күйге қайырыңыз.

–

61

 түймешесін басыңыз.

– Дәлдеу бұрандасын

27

 бұранда ұшы тереңдік

тіреуішіне

62

 тигенше жылжытыңыз.

–

61

 түймешесін қайта жіберіңіз.

– Манипуляторды жай жоғарыға бағыттаңыз.

Арнайы дайындамалар

Иінді немесе домалақ дайындамаларды аралауда оларды
сырғанудан сақтау қажет. Кесік сызығында дайындама;
тіреуіш планка және аралау үстелінде аралық пайда болуы
мүмкін емес.
Керек болса арнайы ұстағыштарды дайындау қажет.

Профиль рейкаларын (еден немесе төбе планкалары) өңдеу

Профиль рейкаларын екі жолмен өңдеуге болады:
– тіреу  планкасына  тіреп,
– аралау үстелінде жатқызып.

Мұнан былай профиль планкасының еніне байланысты
кесіктерді жылжытумен немесе жылжытусыз орындау
мүмкін.

Реттелген қисайту бұрыштарын алдымен қоқыс ағашымен
тексеріңіз.

Еден рейкалары

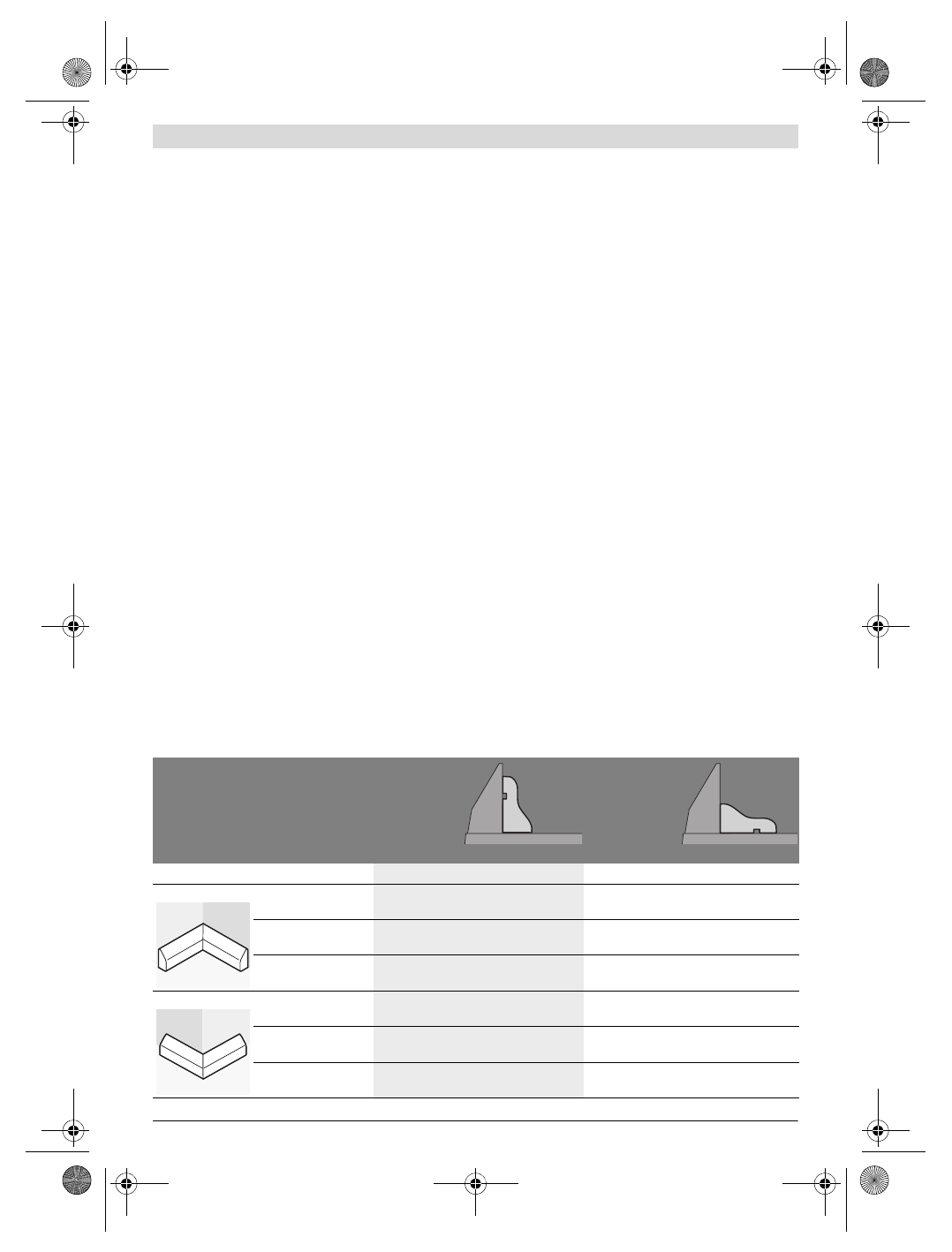

Төмендегі кестеде еден рейкаларын өңдеу туралы нұсқаулықтар бар.

Параметрлер

тіреу
планкасына
тіреп

аралау
үстелінде
жатқызып

тік қисайту бұрышы

0 °

45 °

Еден рейкасы

сол жақ

оң жақ

сол жақ

оң жақ

Ішкі қыры

көлденең қисайту
бұрышы

45 ° солға

45 ° оңға

0 °

0 °

Дайындаманы
орналастыру

Төменгі қырын

аралау үстеліне

Төменгі қырын

аралау үстеліне

Жоғарғы қыры

тіреу планкасында

Төменгі қыры тіреу

планкасында

Дайын дайындама
орналасқан жері:

кесіктен сол жақта кесіктен оң жақта кесіктен сол жақта кесіктен сол жақта

Сыртқы қыры

көлденең қисайту
бұрышы

45 ° оңға

45 ° солға

0 °

0 °

Дайындаманы
орналастыру

Төменгі қырын

аралау үстеліне

Төменгі қырын

аралау үстеліне

Төменгі қыры

тіреу планкасында

Жоғарғы қыры

тіреу планкасында

Дайын дайындама
орналасқан жері:

кесіктен оң жақта кесіктен сол жақта кесіктен оң жақта

кесіктен оң жақта
