160

 | Ελληνικά

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Περιγραφή του προϊόντος και της
ισχύος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

Αμέλειες κατά την τήρηση των υπο-

δείξεων ασφαλείας και των οδηγιών μπορεί να
προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται σαν σταθερό μηχάνημα για
τη διεξαγωγή επιμηκών και εγκάρσιων κοπών σε ξύλο. Είναι εφι-
κτή η διεξαγωγή οριζόντιων γωνιών φαλτσοτομής από – 52 °
έως +60 ° καθώς και κάθετων γωνιών φαλτσοτομής από 47 °
(στην αριστερή πλευρά) έως 46 ° (στη δεξιά πλευρά).
Η απόδοση του ηλεκτρικού εργαλείου επαρκεί για κοπές σε
σκληρό και μαλακό ξύλο.

Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για την κοπή αλου-
μινίου ή άλλων μη σιδηρούχων μετάλλων.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Σάκος σκόνης

2

Λαβή μεταφοράς (μπροστά)

3

Σφιγκτήρας για λαβή

4

Βοηθητική λαβή για ρύθμιση της λαβής

5

Λαβή

6

Κουμπί για απελευθέρωση του μοχλού μανδάλωσης

41

7

Πριονόδισκος

8

Παλινδρομικός προφυλακτήρας

9

Ράουλο ολίσθησης

10

Πλάκα στήριξης

11

Σφιγκτήρας μανδάλωσης

12

Λαβή ακινητοποίησης για κάθε είδους επιθυμητές γωνίες
(οριζόντια)

13

Μοχλός για προρύθμιση γωνίας φαλτσοτομής (οριζόντια)

14

Λαβή σύσφιξης για κάθε είδους επιθυμητές γωνίες (κάθετα)

15

Εγκοπές για στάνταρ γωνίες φαλτσοτομής

16

Τραπέζι σέγας

17

Τρύπες για συναρμολόγηση

18

Ράγα οδήγησης

19

Επιμήκυνση ράγας οδήγησης

20

Βίδα ακινητοποίησης της ράγας επιμήκυνσης

21

Νταβίδι ταχείας σύσφιξης

22

Δείκτης γωνίας (κάθετα) για τη δεξιά περιοχή γωνίας
φαλτσοτομής

23

Διάταξη έλξης

24

Συγκρατήρας καλωδίου

25

Διακόπτης ON/OFF

26

Ασφάλεια μεταφοράς

27

Βίδα ρύθμισης του οδηγού βάθους

28

Λαβή μεταφοράς (πίσω)

29

Βίδα ακινητοποίησης της διάταξης έλξης

30

Κλίμακα για γωνία φαλτσοτομής (κάθετα)

31

Δείκτης γωνίας (κάθετα) για την αριστερή περιοχή γωνίας
φαλτσοτομής

32

Κουμπί ρύθμισης για γωνία φαλτσοτομής 33,9 ° (κάθετα)

33

Χωνευτό κλειδί (14 mm)/Κλειδί εσωτερικού εξαγώνου
(4 mm)/Σταυροκατσάβιδο

34

Βίδα στερέωσης οδηγού μήκους

35

Οδηγός μήκους

36

Επιμήκυνση τραπεζιού πριονίσματος

37

Λαβή σύσφιξης της επιμήκυνσης τραπεζιού πριονίσματος

38

Κλίμακα για γωνία φαλτσοτομής (οριζόντια)

39

Περιστρεφόμενη λαβή για ρύθμιση της περιοχής γωνιών
φαλτσοτομής (κάθετα)

40

Μανδάλωση άξονα

41

Μοχλός μανδάλωσης

42

Θήκη εργαλείων

43

Βίδες στερέωσης για τη θήκη εργαλείων

44

Παξιμάδι στερέωσης για τη θήκη εργαλείων

45

Γερμανικό κλειδί (17 mm, 10 mm)

46

Κλειδί εσωτερικού εξαγώνου (3 mm)

47

Κλειδί εσωτερικού εξαγώνου (1,5 mm)

48

Προσάρτημα αναρρόφησης

49

Έξοδος ροκανιδιών

50/51

Σταυρόβιδα (για στερέωση παλινδρομικού
προφυλακτήρα)

52

Βίδα με εξάγωνη κεφαλή για στερέωση της πριονόλαμας

53

Ροδέλα

54

Φλάντζα σύσφιξης

55

Εσωτερική φλάντζα σύσφιξης

56

Τρύπες για νταβίδι ταχυσύσφιξης

δείχνει τη θέση του μοχλού
μανδάλωσης για την ακινητο-
ποίηση του βραχίονα εργα-
λείου καθώς και κατά τη ρύθ-
μιση της κάθετης γωνίας φαλ-
τσοτομής.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα
απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία
2012/19/EE σχετικά με τις παλαιές ηλε-
κτρικές και ηλεκτρονικές συσκευές και τη
μεταφορά της οδηγίας αυτής σε εθνικό δί-
καιο δεν είναι πλέον υποχρεωτικό τα άχρη-
στα ηλεκτρικά εργαλεία να συλλέγονται ξε-
χωριστά για να ανακυκλωθούν με τρόπο φι-
λικό προς το περιβάλλον.

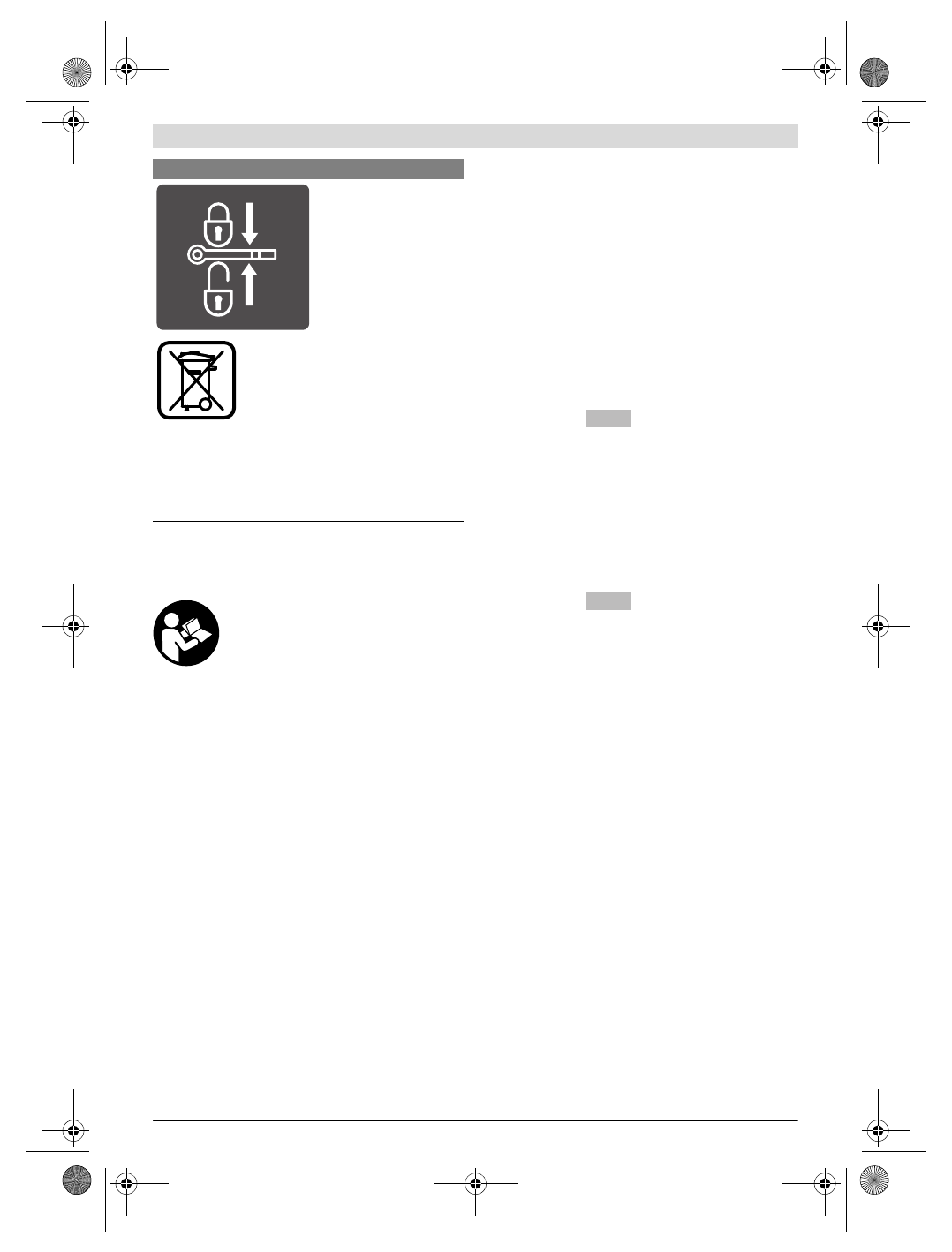

Σύμβολα και η σημασία τους

0 – 45°

45°– 0
