Avvicinare la lama alla superficie in lavorazione soltan-
to quando è in azione.

In caso contrario vi è il pericolo di

provocare un contraccolpo se la lama si inceppa nel pezzo
in lavorazione.



Non mettersi mai sull’elettroutensile.

 Si viene a creare il

pericolo di seri incidenti se l’elettroutensile si ribalta oppu-
re se parti del corpo arrivano a toccare accidentalmente la
lama.



Assicurare il pezzo in lavorazione.

Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-
lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.

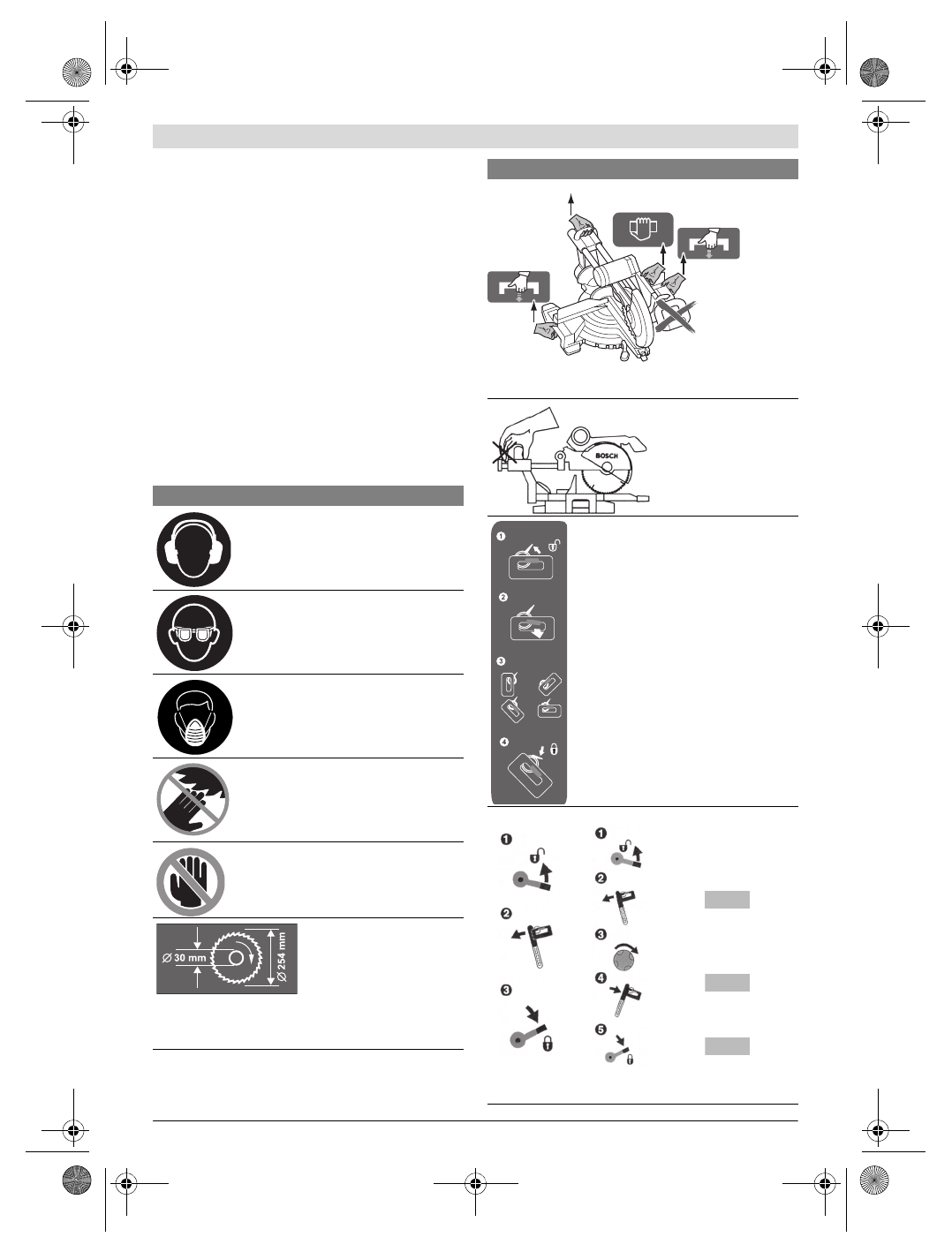

Simboli

I seguenti simboli possono essere molto importanti per l’utiliz-
zo dell’elettroutensile in dotazione. È importante imprimersi
bene nella mente i simboli ed il rispettivo significato. Un’inter-
pretazione corretta dei simboli contribuisce ad utilizzare me-
glio ed in modo più sicuro l’elettroutensile.

Simboli e loro significato



Portare cuffie di protezione.

L’effetto

del rumore può provocare la perdita
dell’udito.



Indossare degli occhiali di protezione.



Indossare una maschera di prote-
zione contro la polvere.



Mai avvicinare le mani alla zona di
taglio mentre l’elettroutensile è in
funzione.

Toccando la lama vi è un

serio rischio di incidente.



Area di pericolo! Possibilmente, non
avvicinare mai a questa zona né le
mani, né le dita e neppure le braccia.

Tenere in considerazione le
dimensioni della lama di
taglio. Il diametro del foro
deve combaciare perfetta-
mente con l’alberino porta-
utensili e deve essere senza
gioco. Non utilizzare mai né
riduzioni né adattatori.

Per il trasporto afferrare l’elettroutensile esclusivamente ai
punti contrassegnati sullo stesso.

Pericolo di schiacciamento!
Durante il trasporto afferra-
re con le dita l’apposita im-
pugnatura per il trasporto.

Indica le singole operazioni per la regola-
zione dell’impugnatura.

Indica le singole operazioni
per la regolazione dell’ango-
lo obliquo verticale.

Colonna sinistra:
– Campo dell’angolo

obliquo
inclinazione lama di taglio
verso sinistra

Colonna destra:
– Campo dell’angolo

obliquo
inclinazione lama di taglio
verso destra

– Campo dell’angolo

obliquo
settore completo di orien-
tamento del braccio
dell’utensile

Simboli e loro significato

45°– 0

0 – 45°

45°+
