Tăiere cu mişcare de tracţiune

– Pentru  tăierile executate cu dispozitivul de tracţiune

23

(piese de lucru late) slăbiţi şurubul de fixare

29

, în cazul în

care acesta este strâns.

– Fixaţi prin strângere piesa de lucru în funcţie de dimensiu-

nile acesteia.

– Reglaţi unghiul de înclinare dorit.
– Depărtaţi braţul maşinii de şina opritoare

18

, până când

pânza de ferăstrău ajunge în faţa piesei de lucru.

– Porniţi scula electrică.
– Apăsaţi butonul

6

 şi coborâţi lent braţul maşinii acţionând

mânerul

5

.

– Apăsaţi acum braţul maşinii împingându-l în direcţia şinei

opritoare

18

 şi tăiaţi piesa de lucru cu avans uniform.

– Deconectaţi scula electrică şi aşteptaţi ca pânza de ferăs-

trău să se oprească complet.

– Ridicaţi lent braţul maşinii.

Tăierea pieselor de lucru la aceeaşi lungime
(vezi figura Q)

Pentru tăierea simplă la aceeaşi lungime a pieselor de lucru
puteţi întrebuinţa limitatorul de reglare în lungime

35

.

Puteţi monta limitatorul de reglare în lungime în ambele părţi
ale prelungirii mesei de lucru pentru ferăstrău

36

.

– Slăbiţi şurubul de blocare

34

 şi ridicaţi limitatorul de regla-

re în lungime

35

 deasupra şurubului de fixare

60

.

– Strângeţi din nou bine şurubul de blocare

34

.

– Regaţi prelungirea mesei de lucru pentru ferăstrău

36

 la

lungimea dorită (vezi „Prelungirea mesei de lucru pentru
ferăstrău“, pagina 285).

Ajustarea limitatorului de reglare a adâncimii
(tăierea de canale) (vezi figura R)

Limitatorul de adâncime trebuie deplasat dacă doriţi să tăiaţi
un canal.
– Apăsaţi pârghia de blocare

41

 şi întoarceţi braţul de tăiere

în poziţia dorită.

– Apăsaţi butonul

61

.

– Deplasaţi şurubul de ajustare

27

 până când capătul şuru-

bului atinge limitatorul de reglare a adâncimii

62

.

– Eliberaţi din nou butonul

61

.

– Ridicaţi lent braţul maşinii.

Piese de lucru speciale

Atunci când tăiaţi piese de lucru îndoite sau rotunde, acestea
trebuie asigurate în mod special împotriva alunecării. La linia de
tăiere nu trebuie să existe niciun spaţiu, cât de mic, între piesa
de lucru, şina opritoare şi masa de lucru pentru ferăstrău.

Dacă este necesar, va trebui să confecţionaţi suporturi speci-
ale de susţinere.

Prelucrarea şipcilor profilate (pentru pardoseli sau tavane)

Şipcile profilate pot fi prelucrate în două moduri diferite:
– sprijinite pe şina opritoare,
– aşezate plan pe masa de lucru pentru ferăstrău.

Mai departe, în funcţie de lăţimea şipcii profilate, puteţi exe-
cuta tăierea cu sau fără mişcare de tracţiune.

După ajustarea unghiului de înclinare, executaţi întotdeauna
mai întâi o tăiere de probă pe nişte deşeuri de lemn.

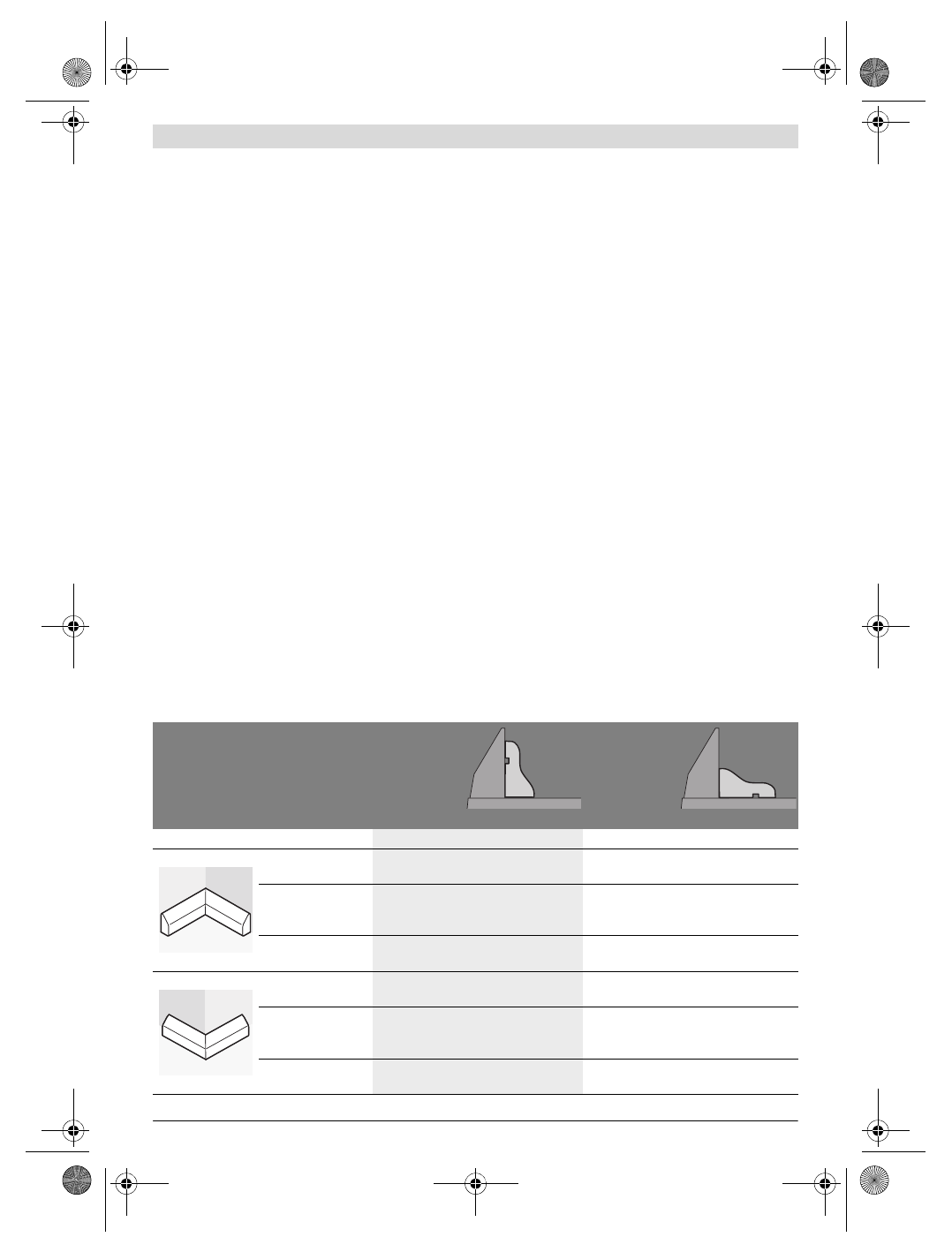

Şipci pentru pardoseli

Tabelul următor conţine indicaţii referitoare la prelucrarea şipcilor pentru pardoseli.

Reglaje

sprijinite pe
şina opri-
toare

aşezate plan
pe masa de
lucru pentru
ferăstrău

Unghi de înclinare vertical

0 °

45 °

Şipcă pentru pardoseală

partea stângă

partea dreaptă

partea stângă

partea dreaptă

Muchia interioară

unghi de înclinare
orizontal

45 ° stânga

45 ° dreapta

0 °

0 °

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia superioa-

ră sprijinită pe şina

opritoare

cu muchia inferioară

sprijinită pe şina

opritoare

Piesa finită se află ... ... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă

de făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

Muchia exterioară

unghi de înclinare
orizontal

45 ° dreapta

45 ° stânga

0 °

0 °

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-
ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la dreapta faţă

de făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă

de făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere
