14

 | Deutsch

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

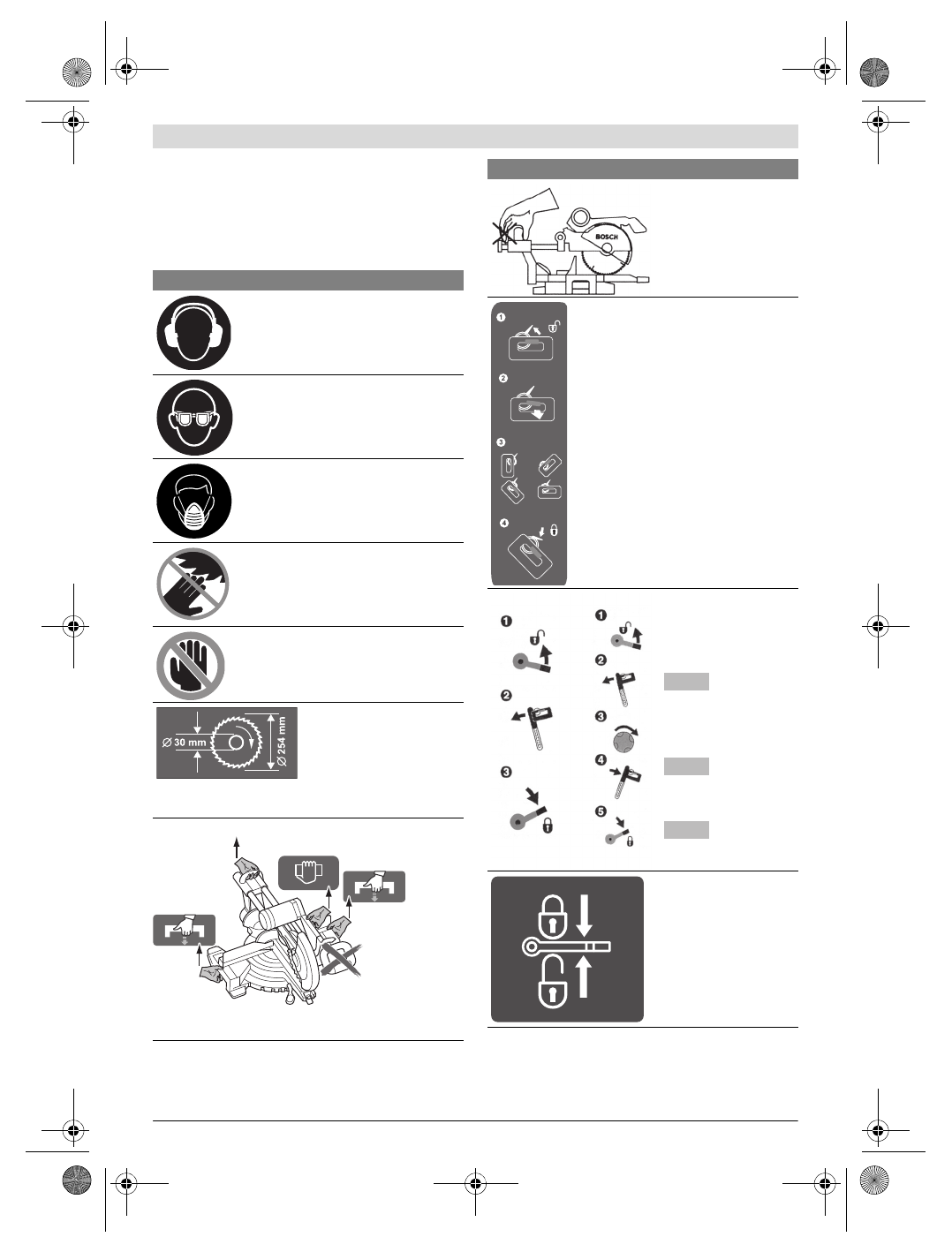

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.

Symbole und ihre Bedeutung



Tragen Sie Gehörschutz.

Die Einwir-

kung von Lärm kann Gehörverlust
bewirken.



Tragen Sie eine Schutzbrille.



Tragen Sie eine Staubschutzmaske.



Kommen Sie mit Ihren Händen nicht
in den Sägebereich, während das
Elektrowerkzeug läuft.

Beim Kontakt

mit dem Sägeblatt besteht Verletzungs-
gefahr.



Gefahrenbereich! Halten Sie mög-
lichst Hände, Finger oder Arme von
diesem Bereich fern.

Beachten Sie die Abmessun-
gen des Sägeblatts. Der
Lochdurchmesser muss
ohne Spiel zur Werk-
zeugspindel passen. Ver-
wenden Sie keine Reduzier-
stücke oder Adapter.

Fassen Sie das Elektrowerkzeug zum Transportieren nur an
diesen gekennzeichneten Stellen an.

Quetschgefahr! Legen Sie
die Finger beim Transport
um den Transportgriff.

Zeigt die einzelnen Schritte zum Verstellen
des Handgriffs an.

Zeigt die einzelnen Schritte
zum Einstellen des vertika-
len Gehrungswinkels an.

linke Spalte:
– Gehrungswinkelbereich

Neigung Sägeblatt nach
links

rechte Spalte:
– Gehrungswinkelbereich

Neigung Sägeblatt nach
rechts

– Gehrungswinkelbereich

Gesamter Schwenkbe-
reich des Werkzeugarms

Zeigt die Stellung des Arre-
tierhebels zum Feststellen
des Werkzeugarms und
beim Einstellen des vertika-
len Gehrungswinkels an.

Symbole und ihre Bedeutung

45°– 0

0 – 45°

45°+
