134

 | Norsk

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-
ne.

Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å
lage langsgående og tverrsnitt med rett skjæring i tre. Det er
da mulig med horisontale gjæringsvinkler på – 52 ° til +60 ° og
vertikale gjæringsvinkler på 47 ° (venstre side) opp til 46 °
(høyre side).
Effekten til elektroverktøyet er beregnet til saging av hardt og
mykt tre.

Elektroverktøyet er ikke egnet til saging av aluminium eller
andre ikke-jern-metaller.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.

1

Støvpose

2

Transporthåndtak (foran)

3

Klemme for håndtak

4

Håndtak til innstilling av vinkelen på håndtaket

5

Håndtak

6

Knapp til opplåsing av låsespaken

41

7

Sagblad

8

Vernedeksel

9

Gliderulle

10

Innleggsplate

11

Låseklemmer

12

Låseknott for valgfri gjæringsvinkel (horisontal)

13

Arm til forinnstilling av gjæringsvinkelen (horisontal)

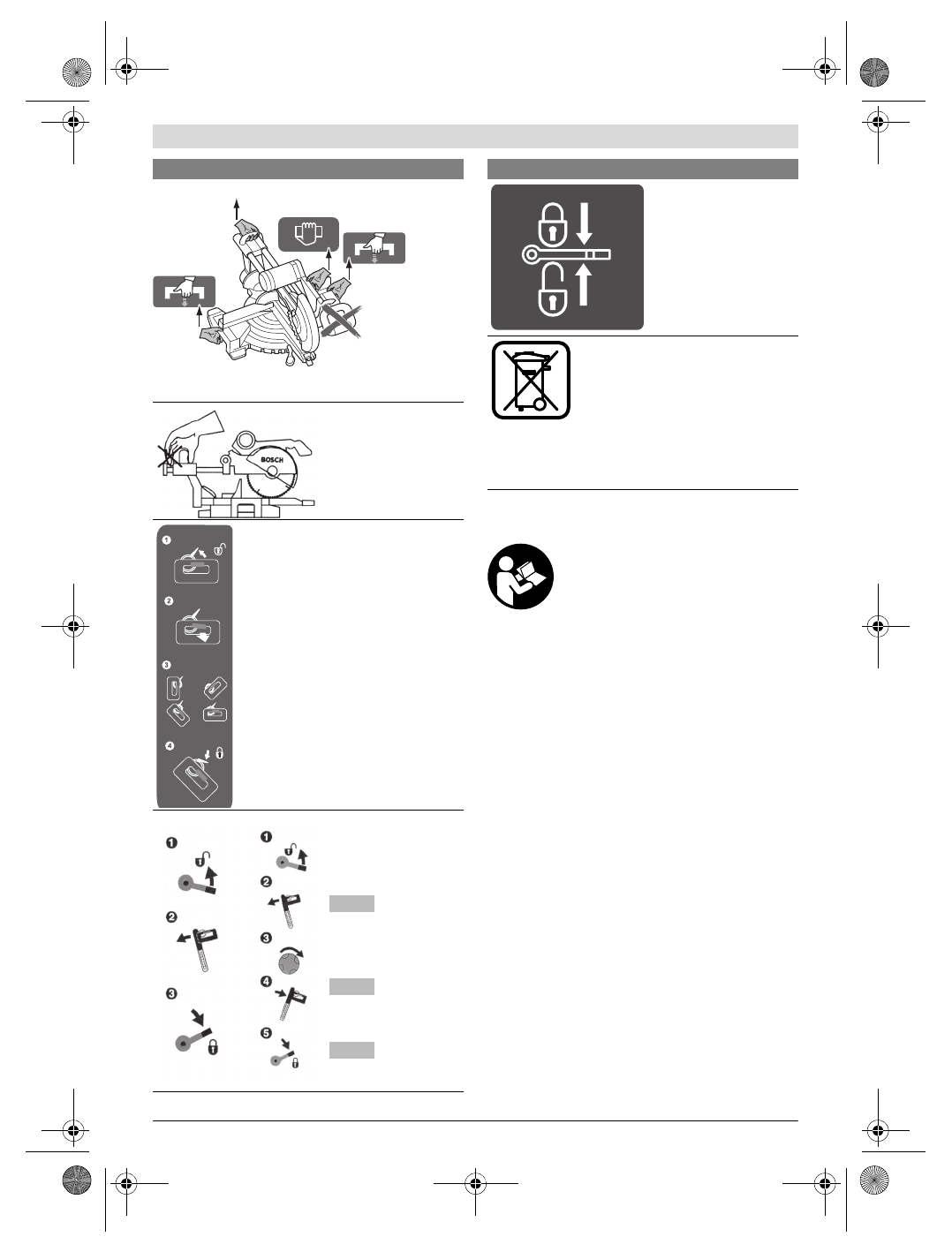

Ta kun tak i elektroverktøyet på disse markerte stedene til
transport.

Fare for klemming! Legg fin-
grene rundt transporthånd-
taket ved transport.

Viser de enkelte skrittene til innstilling av
håndtaket.

Viser de enkelte skrittene til
innstilling av den vertikale
gjæringsvinkelen.

Venstre spalte:
– Gjæringsvinkelområde

Helning av sagbladet mot
venstre

Høyre spalte:
– Gjæringsvinkelområde

Helning av sagbladet mot
høyre

– Gjæringsvinkelområde

Hele svingområdet til
verktøyarmen

Symboler og deres betydning

45°– 0

0 – 45°

45°+

Viser en stilling på låsespa-
ken til låsing av verktøyar-
men og ved innstilling av den
vertikale gjæringsvinkelen.

Elektroverktøy må ikke kastes i vanlig
søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU
vedr. gamle elektriske og elektroniske ap-
parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke len-
ger kan brukes samles inn og leveres inn til
en miljøvennlig resirkulering.

Symboler og deres betydning
