Рязане с подаване

– За разрязване с помощта на приспособлението за те-

глене

23

 (широки детайли) развийте, ако е необходи-

мо, застопоряващия винт

29

.

– Застопорете детайла по подходящ за размерите му

начин.

– Настройте желания ъгъл на среза.
– Издърпайте рамото на електроинструмента навън от

опорната шина

18

, докато циркулярният диск се добли-

жи непосредствено до детайла.

– Включете електроинструмента.
– Натиснете бутона

6

 и бавно спуснете рамото на елек-

троинструмента, като го държите за ръкохватката

5

.

– След това, като притискате рамото към опорната шина

18

, разрежете детайла с равномерно подаване.

– Изключете електроинструмента и изчакайте циркуляр-

ният диск напълно да спре да се върти.

– Вдигнете рамото на електроинструмента внимателно

нагоре.

Отрязване на еднакво дълги детайли (вижте фигура Q)

За лесното отрязване на детайли с еднаква дължина може-
те да използвате ограничителя по дължина

35

.

Можете да монтирате надлъжната опора от двете страни на
удължителя на работния плот

36

.

– Развийте застопоряващия винт

34

 и поставете надлъж-

ната опора

35

 над застопоряващия винт

60

.

– Отново затегнете застопоряващия винт

34

.

– Настройте удължителя на работния плот

36

 на желаната

дължина (вижте «Удължаване на опорната площ на
стенда», страница 299).

Настройване на дълбочинния ограничител (прорязва-
не на жлеб) (вижте фигура R)

Ако искате да направите жлеб, трябва да настроите съот-
ветно дълбочинния ограничител.

– Натиснете застопоряващия лост

41

 и наклонете рамото

на електроинструмента до желаната позиция.

– Натиснете бутона

61

.

– Изместете регулиращия винт

27

, докато върхът му до-

пре до дълбочинния ограничител

62

.

– Отново отпуснете бутона

61

.

– Вдигнете рамото на електроинструмента внимателно

нагоре.

Специални детайли

При разрязване на огънати или кръгли детайли трябва да
ги застопорите специално, така че да ги осигурите срещу
измятане. По линията на среза не трябва да възниква ме-
ждина между детайла, опорната шина и масата.

Ако е необходимо, трябва предварително да изработите
подходящи застопоряващи детайли.

Обработване на профилни летви (первази за под или за таван)

Можете да обработвате профилни летви по два различни
начина:
– поставени срещу опорната шина,
– легнали на масата за рязане.

Освен това в зависимост от широчината на профилната лет-
ва можете да изпълнявате срезовете с или без изтегляне.

Винаги изпробвайте настроения наклон на среза първо
върху отпадъчно трупче.

Лайсни (первази) за под

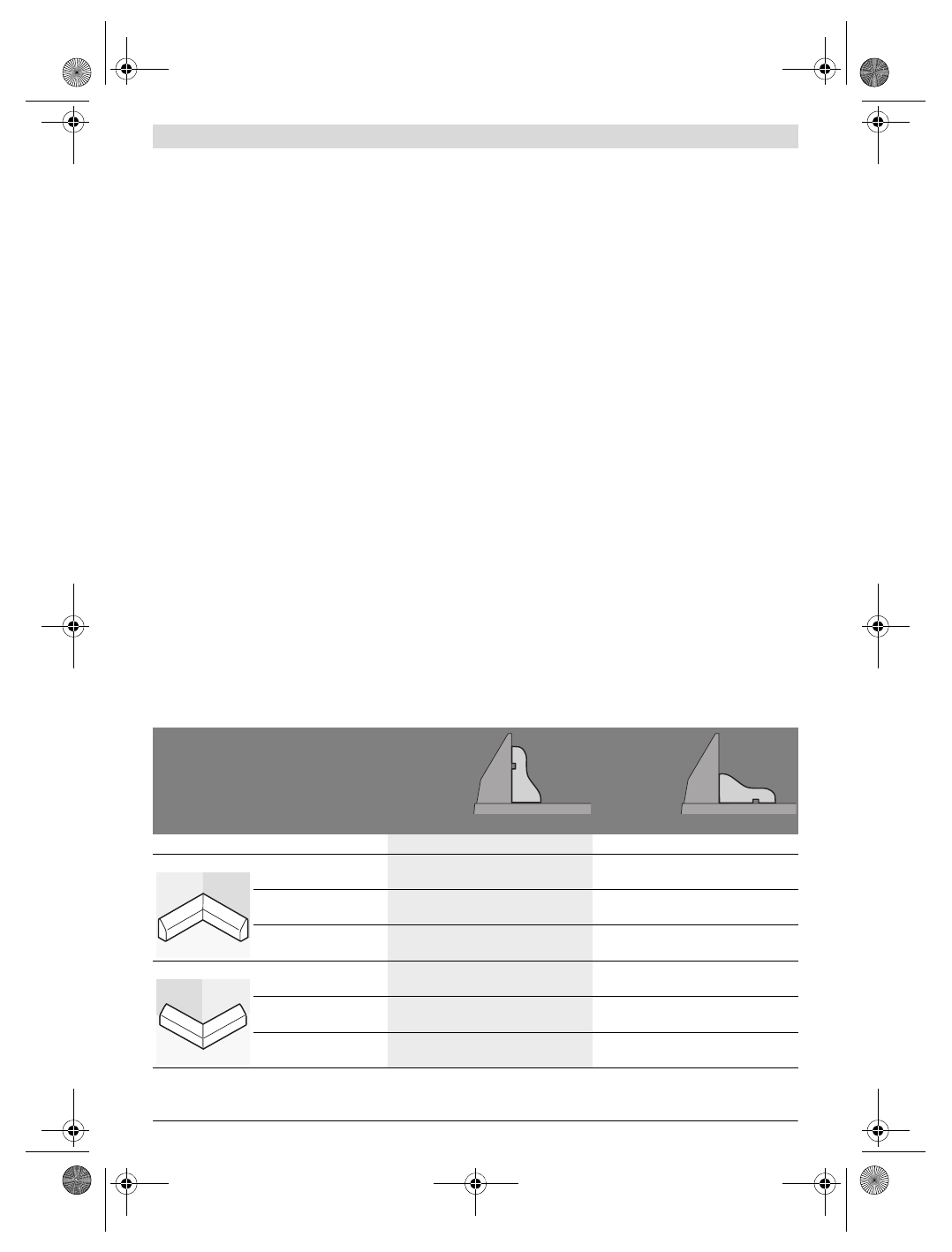

Таблицата по-долу съдържа указания за обработването на первази за под.

Параметри

допрени
към опор-
ната шина

легнали на
масата

наклон на среза във вертикална равнина

0 °

45 °

Перваз за под

лява страна

дясна страна

лява страна

дясна страна

Вътрешен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° наляво

45 ° надясно

0 °

0 °

Позициониране на
детайла

Долния ръб на

масата

Долния ръб на

масата

Горния ръб на

опорната шина

Долния ръб на

опорната шина

Готовият детайл се
намира ...

... отляво на среза ... отдясно на сре-

за

... отляво на среза ... отляво на среза

Външен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° надясно

45 °  наляво

0 °

0 °

Позициониране на
детайла

Долния ръб на

масата

Долния ръб на

масата

Долния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на среза

... отдясно на

среза

... отдясно на

среза
