 | Português

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Serrar com movimento de tracção

– Para cortes com ajuda do dispositivo de tracção

23

 (peças

largas), deverá soltar o parafuso de fixação

29

, caso esti-

ver apertado.

– Fixar a peça a ser trabalhada de acordo com as dimensões.
– Ajustar o ângulo de meia-esquadria desejado.
– Afastar o braço da ferramenta do carril limitador

18

, até a

lâmina de serra estar na frente da peça a ser trabalhada.

– Ligar a ferramenta eléctrica.
– Premir o botão

6

 e conduzir o braço da ferramenta, com o

punho

5

, lentamente para baixo.

– Premir então o braço da ferramenta no sentido do carril li-

mitador

18

 e serrar a peça com avanço uniforme.

– Desligar a ferramenta eléctrica e aguardar até a lâmina de

serra estar completamente parada.

– Conduzir lentamente o braço da ferramenta para cima.

Serrar peças com o mesmo comprimento (veja figura Q)

Para serrar facilmente peças do mesmo comprimento é pos-
sível utilizar um esbarro longitudinal

35

.

O esbarro longitudinal pode ser montado de ambos os lados
da extensão da mesa de serra

36

.

– Soltar o parafuso de travamento

34

 e bascular o esbarro

longitudinal

35

 sobre o parafuso de aperto

60

.

– Reapertar o parafuso de travamento

34

.

– Ajustar a extensão da mesa de serra

36

 no comprimento

desejado (veja “Alongar a mesa de serra”, página 73).

Ajustar o esbarro de profundidade (serrar ranhuras)
(veja figura R)

O limitador de profundidade deve ser ajustado, se desejar
serrar uma ranhura.

– Premir a alavanca de travamento

41

 e deslocar o braço da

ferramenta para a posição desejada.

– Premir o botão

61

.

– Deslocar o parafuso de ajuste

27

 até a extremidade do pa-

rafuso entrar em contacto com o limitador de profundida-
de

62

.

– Soltar novamente o botão

61

.

– Conduzir lentamente o braço da ferramenta para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na li-
nha de corte não deve haver fendas entres a peça a ser traba-
lhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Trabalhar tramelas perfiladas (tramelas de soalho e de tecto)

Tramelas perfiladas podem ser trabalhadas de duas maneiras:
– encostadas contra o carril limitador,
– apoiadas de forma plana sobre a mesa de serrar.

Além disso, é possível executar cortes com ou sem movimen-
to de tracção, independente da largura da tramela perfilada.

Sempre deverá testar o ângulo de meia-esquadria ajustado
num pedaço de madeira que for deitar fora.

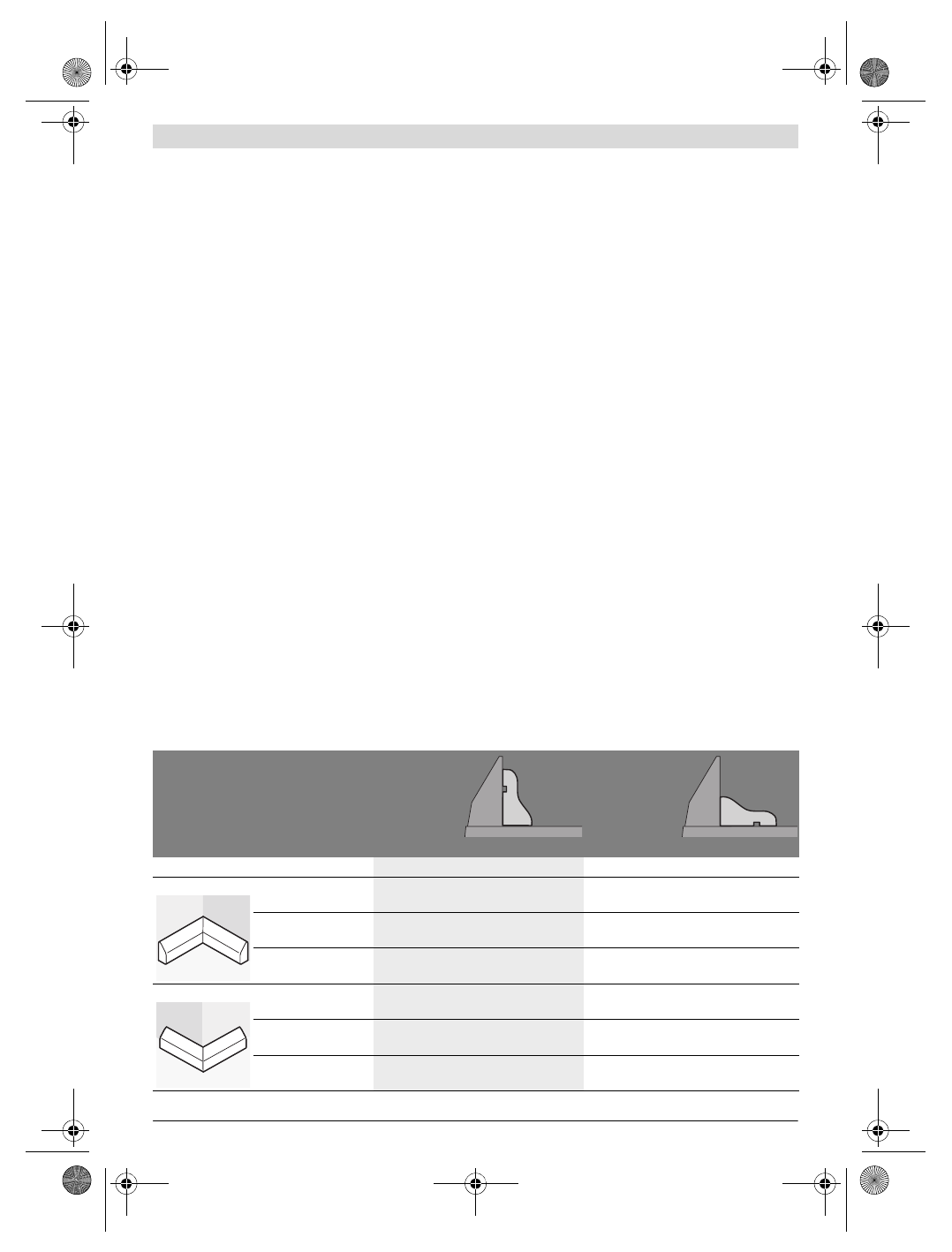

Tramelas de soalho

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.

Ajustes

encostado
no carril
limitador

apoiadas de
forma plana
sobre a mesa
de serrar

Ângulo de meia-esquadria vertical

0 °

45 °

Tramela de soalho

lado esquerdo

lado direito

lado esquerdo

lado direito

Canto interior

ângulo de meia-esqua-
dria horizontal

45 ° esquerda

45 ° direita

0 °

0 °

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto inferior no

carril limitador

A peça a ser traba-
lhada se encontra ...

... no lado esquer-

do do corte

... no lado direito

do corte

... no lado esquer-

do do corte

... no lado esquerdo

do corte

Canto exterior

ângulo de meia-esqua-
dria horizontal

45 ° direita

45 ° esquerda

0 °

0 °

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto inferior no

carril limitador

Canto superior no

carril limitador

A peça a ser traba-
lhada se encontra ...

... no lado direito

do corte

... no lado esquer-

do do corte

... no lado direito

do corte

... no lado direito do

corte
