Şipci pentru tavane (conform standardului SUA)

Verificarea şi refacerea reglajelor de bază



Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.

Pentru asigurarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice,
iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă speci-
ală corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de ser-
vice şi asistenţă tehnică post-vânzări Bosch.

Reglarea unghiului de înclinare standard de 0 °
(în plan vertical)

– Aduceţi scula electrică în poziţie de transport.
– Rotiţi masa de lucru pentru ferăstrău

16

 până la marcajul

crestat

15

 pentru 0 °. Pârghia

13

 trebuie să se fixeze per-

ceptibil în marcajul crestat.

Pentru a putea ajunge la şuruburile de ajustare acoperite de
recipientul pentru scule

42

, trebuie să-l demontaţi pe acesta

din urmă.
– În acest scop deşurubaţi atât şuruburile de fixare

43

 cât şi

piuliţa de fixare

44

.

Verificare:

 (vezi figura S1)

– Reglaţi şablonul de unghiuri la 90 ° şi puneţi-l pe masa de

lucru pentru ferăstrău

16

.

Braţul şablonului de unghiuri trebuie să fie coliniar cu pânza
de ferăstrău

7

 pe toată lungimea sa.

Reglare:

 (vezi figura S2)

– Detensionaţi maneta de fixare

14

.

– Slăbiţi şuruburile de ajustare

64

 şi

65

 cu cheia fixă din se-

tul de livrare

45

 (10 mm).

– Slăbiţi şurubul de ajustare

66

 (aprox. 3 ture) cu cheia im-

bus

33

 (4 mm) din setul de livrare.

– Înşurubaţi sau deşurubaţi şurubul de ajustare

63

 (10 mm)

până când braţul mobil al şablonului de unghiuri va fi la ni-
vel cu pânza de ferăstrău pe toată lungimea sa.

– Strângeţi din nou bine maneta de fixare

14

.

Apoi strângeţi din nou bine mai întâi şurubul de ajustare

66

şi apoi şuruburile de ajustare

64

 şi

65

.

Dacă, după reglare, indicatoarele de unghiuri

31

 şi

22

 nu mai

sunt coliniare cu marcajele de 0 ° ale scalei gradate

30

, slăbiţi

şuruburile de fixare ale indicatoarelor de unghiuri cu şurubel-
niţa în cruce

33

 din setul de livrare şi aliniaţi indicatoarele de

unghiuri la marcajele de 0 °.

Reglarea unghiului de înclinare standard de 45 °
(stânga, în plan vertical)

– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău

16

 până la marcajul

crestat

15

 pentru 0 °. Pârghia

13

 trebuie să se fixeze per-

ceptibil în marcajul crestat.

– Trageţi complet în afară prelungirea şinei opritoare din par-

tea stângă

19

.

– Deblocaţi maneta de fixare

14

 şi basculaţi spre stânga braţul

maşinii acţionând mânerul

5

 până la punctul de oprire (45 °).

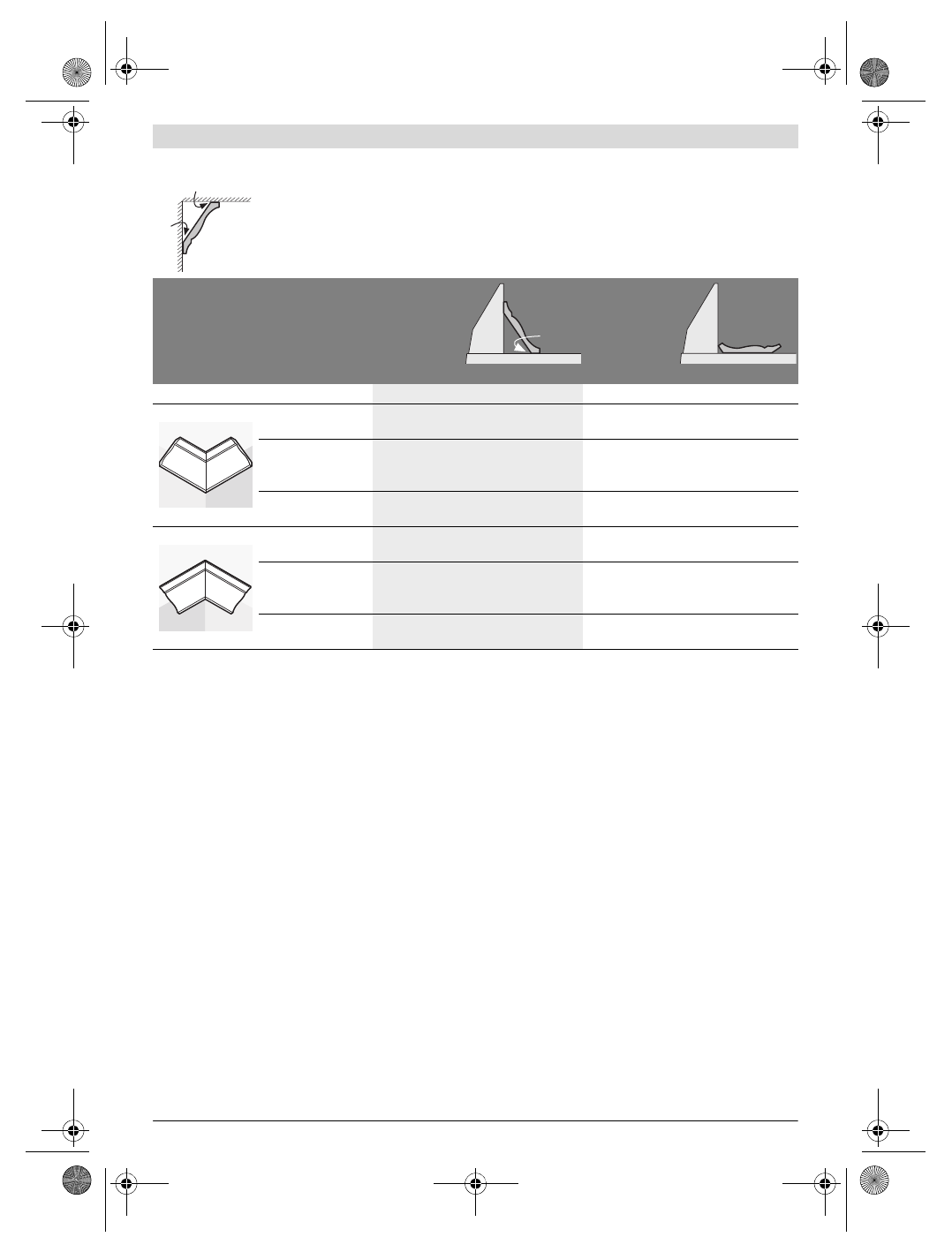

Dacă doriţi să prelucraţi şipcile pentru tavane aşezate plan pe masa de lucru pentru ferăstrău, va trebui
să reglaţi unghiul de înclinare standard de 31,6° (în plan orizontal) şi de 33,9° (în plan vertical).
Tabelul următor conţine indicaţii privind prelucrarea şipcilor pentru tavane.

Reglaje

sprijinite pe
şina opri-
toare

aşezate plan
pe masa de
lucru pentru
ferăstrău

Unghi de înclinare vertical

0 °

33,9 °

Şipcă pentru tavan

partea stângă

partea dreaptă

partea stângă

partea dreaptă

Muchia interioară

unghi de înclinare
orizontal

45 ° dreapta

45 ° stânga

31,6 ° dreapta

31,6 ° stânga

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

cu muchia inferioară

sprijinită pe şina

opritoare

Piesa finită se află ...

... la dreapta faţă

de făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

Muchia exterioară

unghi de înclinare
orizontal

45 ° stânga

45 ° dreapta

31,6 ° stânga

31,6 ° dreapta

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-
ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la dreapta faţă

de făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă

de făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

52°

38°

52°
