56

 | Español

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Descripción y prestaciones del
producto

Lea íntegramente estas advertencias de pe-
ligro e instrucciones.

En caso de no atenerse

a las advertencias de peligro e instrucciones si-
guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho en
madera. Además, pueden realizarse cortes a inglete horizon-
tales entre – 52 ° y +60 °, así como cortes a inglete verticales
desde 47 ° (hacia la izquierda) hasta 46 ° (hacia la derecha).
La potencia de la herramienta eléctrica es apta para serrar
maderas duras y blandas.

La herramienta eléctrica no es apropiada para serrar aluminio
ni otros metales no férricos.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en las páginas ilustradas.

1

Saco colector de polvo

2

Empuñadura de transporte (anterior)

3

Bloqueo de la empuñadura

4

Tirador para ajuste de la inclinación de la empuñadura

5

Empuñadura

6

Botón de desbloqueo de la palanca de bloqueo

41

7

Hoja de sierra

8

Caperuza protectora pendular

9

Rodillo de deslizamiento

10

Placa de inserción

11

Clip de enclavamiento

12

Mango de bloqueo para ángulos de inglete discrecionales
(horizontal)

13

Palanca para ajuste de ángulos de inglete estándar
(horizontal)

14

Palanca de enclavamiento para ángulos de inglete
discrecionales (vertical)

15

Muescas para ángulos de inglete estándar

16

Mesa de corte

17

Taladros de sujeción

18

Regleta tope

19

Prolongación de la regleta tope

20

Tornillo de fijación del prolongador de la regleta tope

21

Mordaza de cierre rápido

22

Indicador de ángulos (vertical) para el margen del ángulo
de inglete derecho

23

Dispositivo de desplazamiento

24

Portacables

25

Interruptor de conexión/desconexión

26

Seguro para transporte

27

Tornillo de reglaje del tope de profundidad

28

Empuñadura de transporte (posterior)

29

Tornillo de fijación del dispositivo de desplazamiento

30

Escala para ángulos de inglete (vertical)

31

Indicador de ángulos (vertical) para el margen del ángulo
de inglete izquierdo

32

Botón de ajuste de ángulo de inglete de 33,9 ° (vertical)

33

Llave de tubo (14 mm)/llave macho hexagonal
(4 mm)/destornillador de estrella

34

Tornillo de retención del tope longitudinal

35

Tope longitudinal

36

Prolongación de mesa

37

Palanca de enclavamiento para prolongador de mesa

38

Escala para ángulo de inglete (horizontal)

39

Pomo de ajuste del margen del ángulo de inglete (vertical)

40

Bloqueo del husillo

41

Palanca de bloqueo

42

Depósito para herramientas

43

Tornillos de sujeción del depósito para herramientas

44

Tuerca de sujeción del depósito para herramientas

45

Llave fija (17 mm; 10 mm)

46

Llave macho hexagonal (3 mm)

47

Llave macho hexagonal (1,5 mm)

48

Adaptador para aspiración de polvo

49

Expulsor de virutas

50/51

Tornillo cabeza de estrella (sujeción de caperuza
protectora pendular)

52

Tornillo de cabeza hexagonal para sujeción de la hoja de
sierra

53

Arandela

54

Brida de apriete

55

Brida de apriete interior

56

Taladros para mordaza de cierre rápido

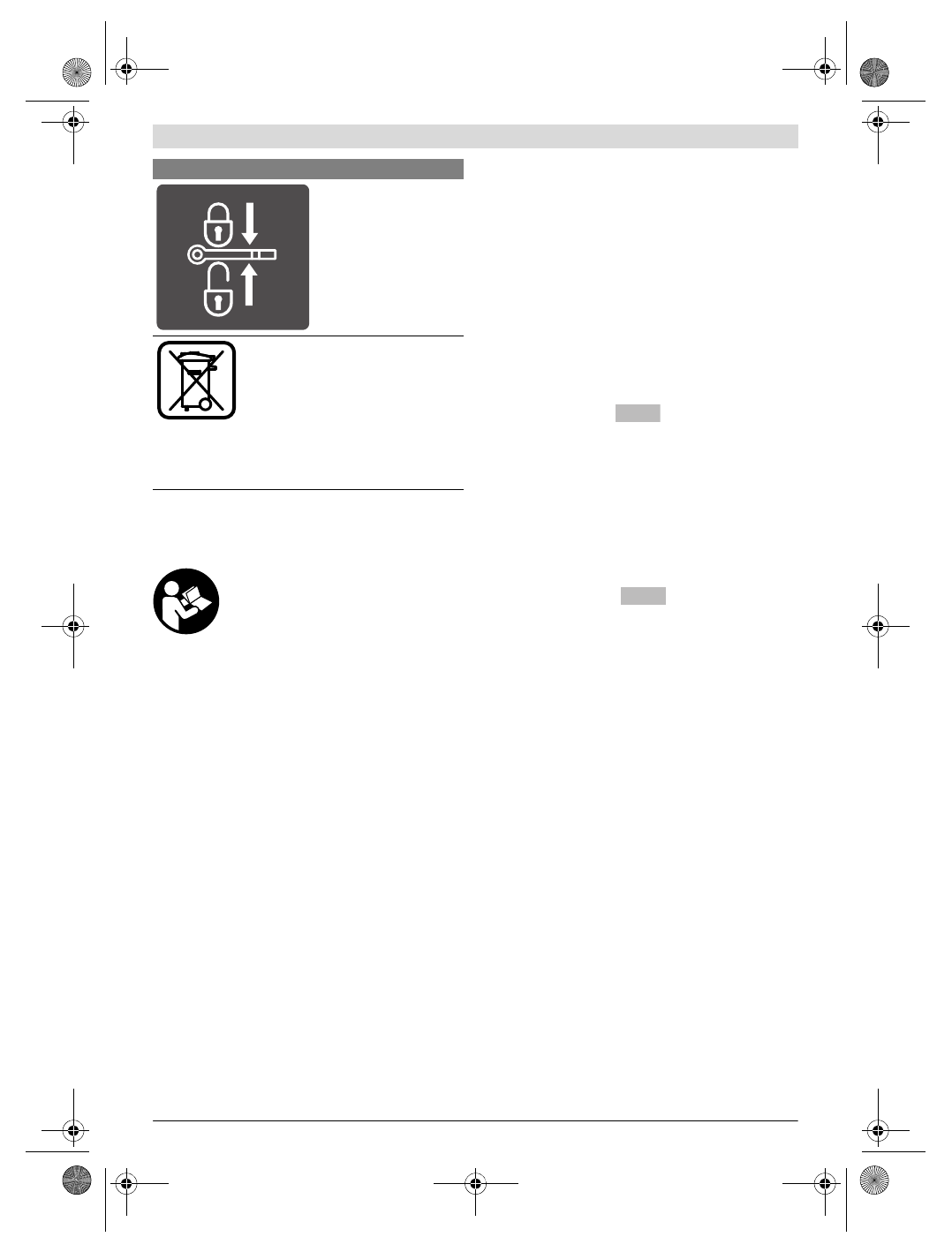

Muestra la posición de la pa-
lanca para el bloqueo del
brazo y para el ajuste del án-
gulo de inglete vertical.

¡No arroje las herramientas eléctricas a la
basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea
2012/19/UE sobre aparatos eléctricos y
electrónicos inservibles, tras su transposi-
ción en ley nacional, deberán acumularse
por separado las herramientas eléctricas
para ser sometidas a un reciclaje ecológico.

Simbología y su significado

0 – 45°

45°– 0
