122
| Svenska
1 609 92A 0XL | (29.9.14)
Bosch Power Tools
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner.
Fel som uppstår
till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
linje i trä. Därvid kan horisontala geringsvinklar mellan – 52 °
och +60 ° samt vertikala geringsvinklar mellan 47 ° (på vänster
sida) 46 ° (på höger sida) utföras.
Elverktyget har konstruerats för att såga hårt och mjukt trä.
Elverktyget är inte avsett för sågning av aluminium eller andra
icke-järnmetaller.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1
Dammpåse
2
Transporthandtag (fram)
3
Klämma för handtag
4
Grepp för justering av handtagets lutning
5
Handtag
6
Knapp för upplåsning av låsarmen
41
7
Sågblad
8
Pendlande klingskydd
9
Glidrulle
10
Insatsplatta
11
Låsklämma
12
Spärrknapp för valfri geringsvinkel (horisontal)
13
Spak för förinställning av geringsvinkel (horisontal)
14
Spännspak för valfri geringsvinkel (vertikal)
15
Jack för standardgeringsvinklar
16
Sågbord
För transport grip tag i elverktyget vid märkta partier.
Risk för klämskada! Bär
sågen med fingrarna kring
transporthandtaget.
Visar hur handtaget kan justeras i olika
steg.
Visar de enskilda stegen för
inställning av vertikal
geringsvinkel.
vänster spalt:
– Geringsvinkelområde
Sågklingans lutning åt
vänster
höger spalt:
– Geringsvinkelområde
Sågklingans lutning åt
höger
– Geringsvinkelområde
Verktygsarmens totala
svängområde

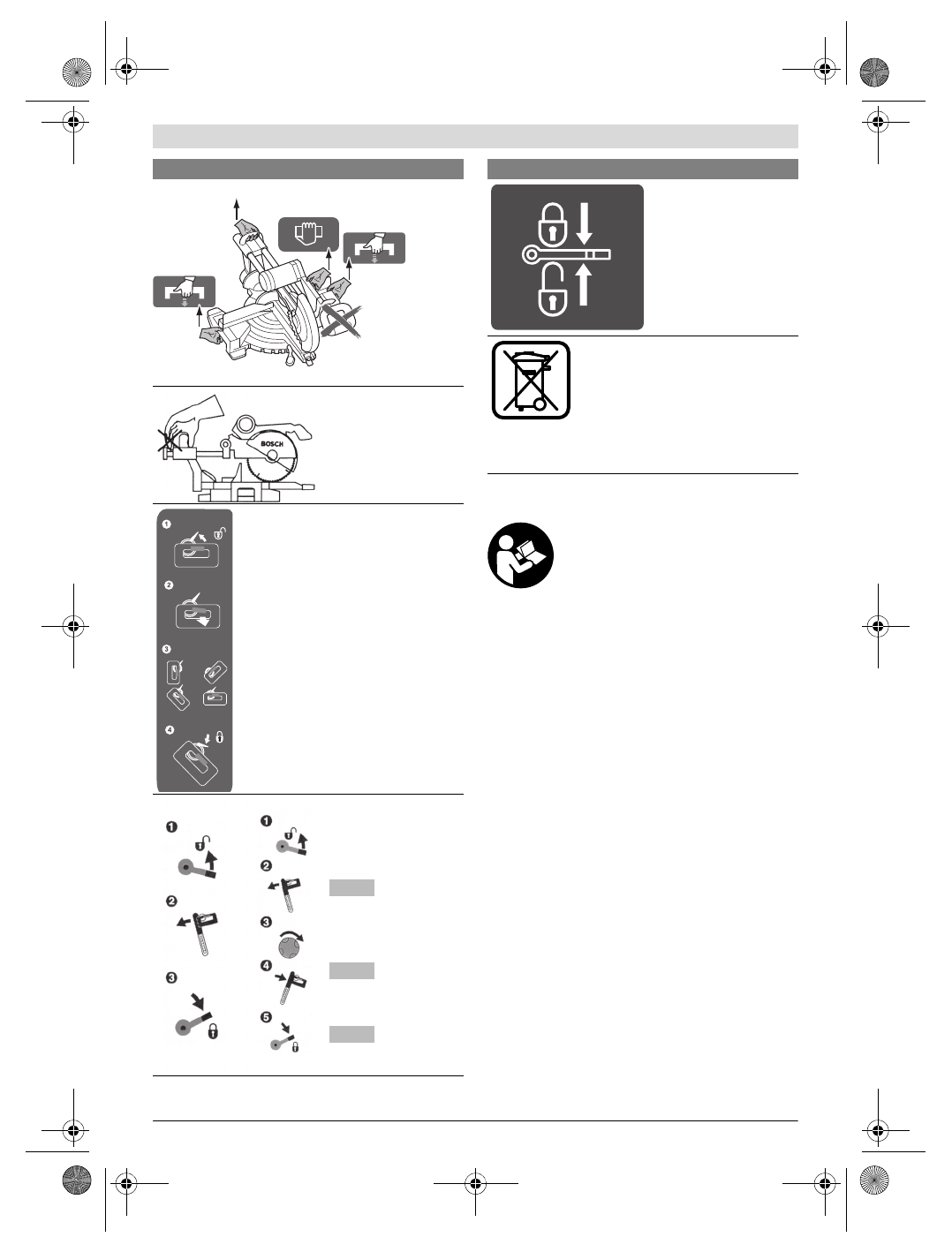

Symboler och deras betydelse
45°– 0
0 – 45°
45°+
Visar låsarmens läge vid lås-
ning av verktygsarmen och
vid inställning av vertikal
geringsvinkel.
Släng inte elverktyg i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU
för avfall som utgörs av elektriska och elek-
troniska produkter och dess modifiering
till nationell rätt måste obrukbara elverk-
tyg omhändertas separat och på miljövän-
ligt sätt lämnas in för återvinning.
Symboler och deras betydelse
OBJ_BUCH-1128-003.book Page 122 Monday, September 29, 2014 12:25 PM
