 Nederlands |

103

Bosch Power Tools

1 609 92A 0XL | (29.9.14)

Werkstukken van gelijke lengte zagen (zie afbeelding Q)

Voor het eenvoudig zagen van werkstukken van gelijke lengte
kunt u de lengtegeleider

35

 gebruiken.

U kunt de lengtegeleider aan beide zijden van de zaagtafelver-
lenging

36

 monteren.

– Draai de blokkeerschroef

34

 los en klap de lengtegeleider

35

 over de klemschroef

60

.

– Draai de blokkeerschroef

34

 weer vast.

– Stel de zaagtafelverlenging

36

 op de gewenste lengte in

(zie „Zaagtafel verlengen”, pagina 100).

Diepteaanslag instellen (groef zagen)
(zie afbeelding R)

De diepteaanslag moet worden versteld als u een groef wilt
zagen.
– Druk op de blokkeerhendel

41

 en draai de gereedschap-

arm in de gewenste stand.

– Druk op de knop

61

.

– Verschuif de instelschroef

27

 tot het einde van de schroef

de diepteaanslag

62

 raakt.

– Laat  de  knop

61

 weer los.

– Beweeg de gereedschaparm langzaam omhoog.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed
vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag
geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

Profielplinten (vloer- of plafondplinten) bewerken

Profielplinten kunt u op twee verschillende manieren
bewerken:
– tegen de aanslagrail geplaatst,
– plat op de zaagtafel liggend.

Bovendien kunt u afhankelijk van de breedte van de profiel-
plint met of zonder trekbeweging zagen.

Probeer de ingestelde verstekhoek altijd eerst uit op een stuk
afvalhout.

Vloerplinten

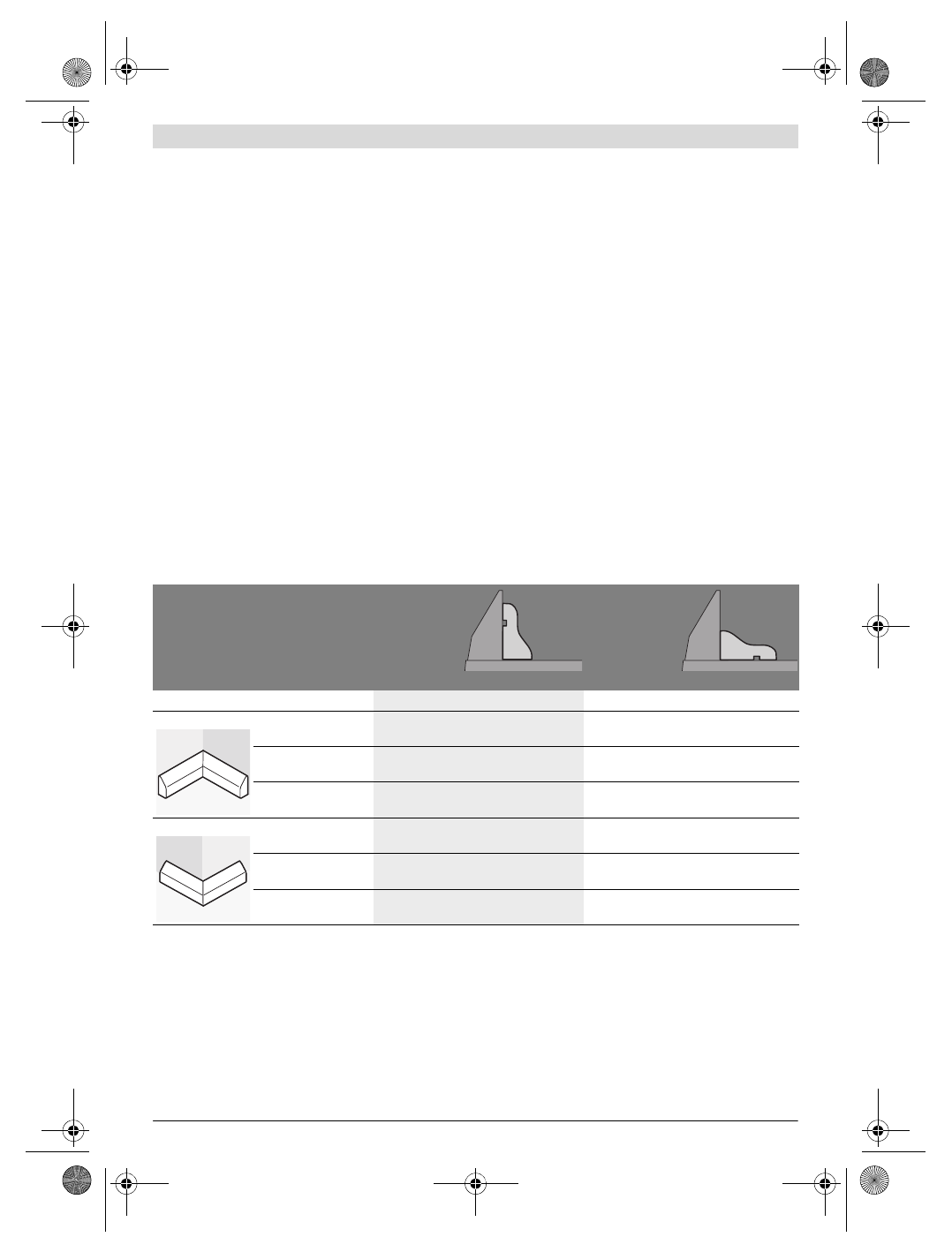

De volgende tabel bevat aanwijzingen voor het bewerken van vloerplinten.

Instellingen

Tegen
aanslagrail
geplaatst

Plat op de
zaagtafel
liggend

Verticale verstekhoek

0 °

45 °

Vloerplint

Linkerzijde

Rechterzijde

Linkerzijde

Rechterzijde

Binnenkant

Horizontale verstek-
hoek

45 ° Links

45 °  Rechts

0 °

0 °

Positionering van het
werkstuk

Onderkant op

zaagtafel

Onderkant op

zaagtafel

Bovenkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... Links van

zaagsnede

... Rechts van

zaagsnede

... Links van

zaagsnede

... Links van

zaagsnede

Buitenkant

Horizontale verstek-
hoek

45 ° Rechts

45 ° Links

0 °

0 °

Positionering van het
werkstuk

Onderkant op

zaagtafel

Onderkant op

zaagtafel

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... Rechts van

zaagsnede

... Links van

zaagsnede

... Rechts van

zaagsnede

... Rechts van

zaagsnede
