 | Français

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Sciage avec mouvement de traction

– Pour les coupes avec dispositif de traction

23

 (pièces

larges), desserrez la vis de serrage

29

 au cas où celle-ci se-

rait serrée.

– Serrez la pièce à travailler conformément à ses dimen-

sions.

– Réglez l’angle d’onglet souhaité.
– Retirez le bras d’outil de la butée

18

 jusqu’à ce que la lame

de scie se trouve devant la pièce à travailler.

– Mettez l’outil électroportatif en fonctionnement.
– Appuyez sur le bouton

6

 et poussez lentement vers le bas

le bras d’outil avec la manette

5

.

– Poussez ensuite le bras d’outil vers la butée

18

 et sciez

complètement la pièce en appliquant une vitesse d’avance
régulière.

– Arrêtez l’outil électroportatif et attendez l’arrêt complet de

la lame de scie.

– Poussez le bras de l’outil lentement vers le haut.

Sciage de pièces de la même longueur (voir figure Q)

Pour un sciage facile de pièces de la même longueur, il est
possible d’utiliser la butée de longueur

35

.

Vous pouvez monter la butée de longueur des deux côtés de la
rallonge de la table de sciage

36

.

– Desserrez la vis de blocage

34

 et relevez la butée de lon-

gueur

35

 sur la vis de serrage

60

.

– Resserrez la vis de blocage

34

.

– Réglez la longueur souhaitée de la rallonge de la table de

sciage

36

 (voir « Rallongez la table de sciage », page 45).

Réglage de la butée de profondeur (sciage de rainure)
(voir figure R)

La butée de profondeur doit être modifiée si vous voulez scier
une rainure.

– Appuyez sur le levier de blocage

41

 et poussez le bras

d’outil dans la position souhaitée.

– Cliquez sur le bouton

61

.

– Déplacez la vis d’ajustage

27

 jusqu’à ce que l’extrémité de

la vis touche la butée de profondeur

62

.

– Relâchez le bouton

61

.

– Poussez le bras de l’outil lentement vers le haut.

Pièces spéciales

Pour le sciage de pièces coudées ou rondes, il est spéciale-
ment nécessaire de les protéger contre un dérapage. Aucun
écart ne doit se produire le long de la ligne de coupe entre la
pièce, la butée et la table de sciage.

Le cas échéant, fabriquez des fixations spéciales.

Travail des liteaux profilés (liteaux de sol ou de plafond)

Il est possible de travailler les liteaux profilés de deux façons :
– positionnés contre la butée,
– placés à plat sur la table.

En outre, en fonction de la largeur du liteau profilé, il est possible
d’effectuer les coupes avec ou sans mouvement de traction.

Essayez toujours l’angle d’onglet réglé avec des déchets de bois.

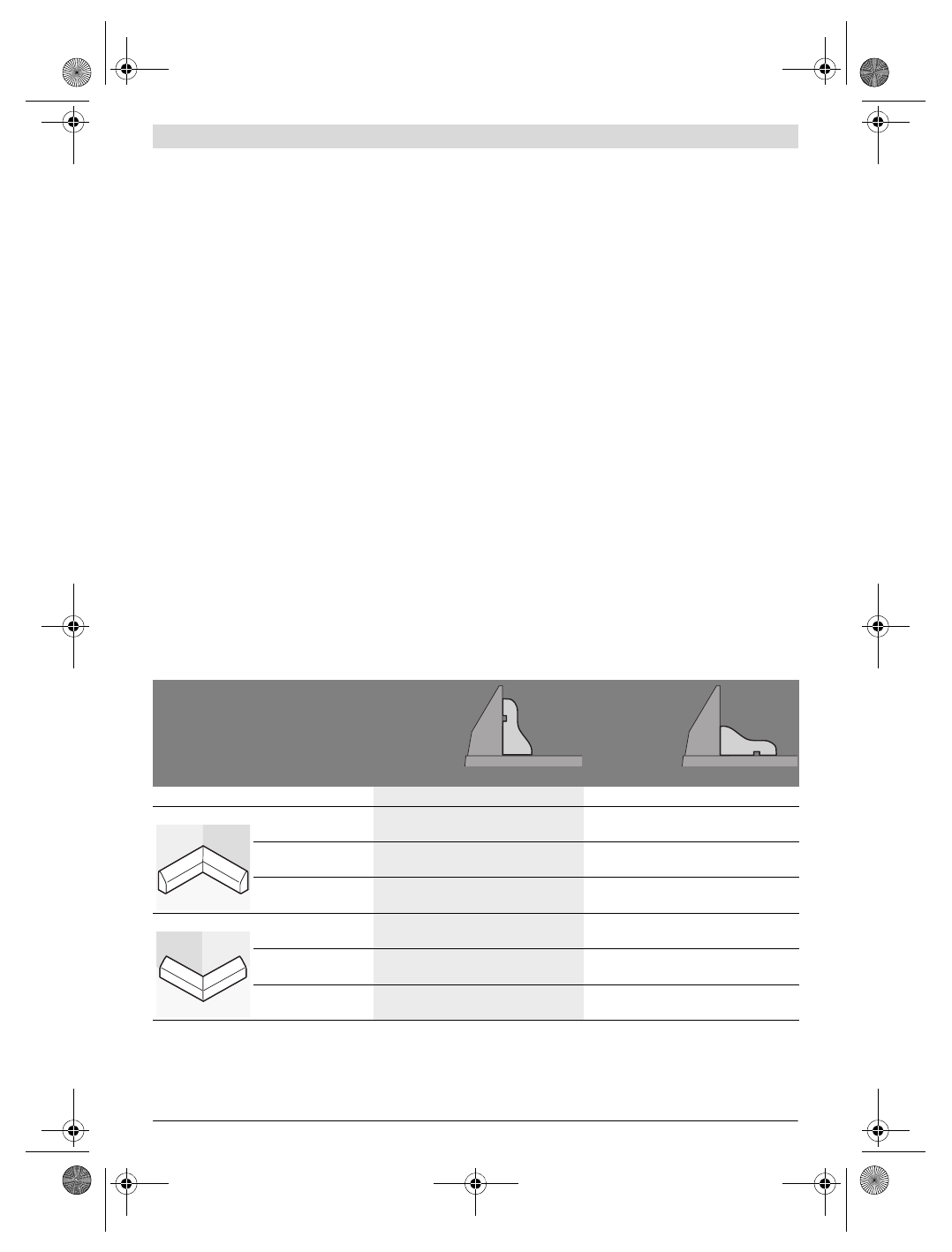

Liteaux de sol

Le tableau suivant contient des indications pour travailler des liteaux de sol.

Réglages

positionnés
contre la
butée

placés à plat
sur la table de
sciage

coupes biaises sur le plan vertical

0 °

45 °

Liteaux de sol

côté gauche

côté droit

côté gauche

côté droit

Bord intérieur

angle d’onglet
horizontal

45 ° à gauche

45 °  à  droite

0 °

0 °

Positionnement de la
pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord supérieur

sur la butée

Bord inférieur sur

la butée

La pièce à travailler
terminée se trouve ...

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche de

la coupe

Bord extérieur

angle d’onglet
horizontal

45 ° à droite

45 °  à  gauche

0 °

0 °

Positionnement de la
pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord inférieur

sur la butée

Bord supérieur

sur la butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté droit de la

coupe
