276

 | Қaзақша

1 609 92A 0XL | (29.9.14)

Bosch Power Tools

Төбе рейкалары (АҚШ стандарттары бойынша)

Негізгі реттеулерді тексеріп реттеңіз



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.

Дәл кесіктерді қамтамасыз ету үшін белсенді
пайдаланудан соң электр құралының параметрлерін
тексеріп керек болса реттеу керек.
Ол үшін тәжирібе мен тиісті арнайы аспаптар керек
болады.

Өкілетті Bosch сервистік орталығы бұл жұмысты жылдам
және сенімді ретте орындайды.

Стандартты қисайту бұрышын 0 ° (тік) реттеу

– Электр құралын тасымалдау күйіне келтіріңіз.
– Аралау үстелін

16

  0 °  үшін

15

 ойығына дейін бұраңыз.

Тұтқыш

13

 сезімді ретте ойыққа тірелуі керек.

Олар аспап қорабымен

42

 қапталған реттеу

бұрандаларынан келмеуі үшін оларды алып қою керек.

– Ол үшін бекіткіш бұрандаларды да

43

 бекіткіш

сомындарды да

44

 бұрап алыңыз.

Тексеріңіз:

 (S1 суретін қараңыз)

– Бір  бұрышты калибрді 90 ° реттеп, оны аралау үстеліне

16

 қойыңыз.

Бұрышты калибрдің бір жағы бүтін ұзындығында ара
дискісінде

7

 жатуы керек.

Реттеу:

 (S2 суретін қараңыз)

– Қысқыш тұтқасны

14

 босатыңыз.

–

64

 мен

65

 реттеу бұрандаларын жинақтағы

45

 сомын

кілтімен (10 мм) босатыңыз.

– Реттеу  бұрандасын

66

 (шам. 3 айналым) жинақтағы

алты қырлы дөңбек кілтпен

33

 (4 мм) босатыңыз.

– Реттеу  бұрандасын

63

 (10 мм) бұрышты калибрдің бір

жағы бүтін ұзындығында бұрышты аралау дискісінде
жатқанынша бұраңыз.

– Қысқыш тұтқасын

14

 қайта берік бекемдеңіз.

Сосын алдымен реттеу бұрандасын

66

 сосын

64

 мен

65

реттеу бұрандаларын қайта бекітіңіз.

Егер

31

 мен

22

 бұрыш көрсеткіштері реттеуден соң

30

шкаласының 0 ° белгісімен бір сызықта тұрмаса,
бұрандасын стандартты крест тәрізді бұрауышпен

33

босатып, бұрыш көрсеткішін 0 ° белгісінен туралаңыз.

Стандартты қисайту бұрышын 45 °
(солда, вертикалды) реттеу

– Электр құралын жұмыс күйіне келтіріңіз.
– Аралау үстелін

16

  0 °  үшін

15

 ойығына дейін бұраңыз.

Тұтқыш

13

 сезімді ретте ойыққа тірелуі керек.

– Сол  тіреуіш  планка  ұзартқышын

19

 толығымен сыртқа

тартыңыз.

– Қысу тұтқасын

14

 босатып манипуляторды қол

тұтқасында

5

 тірелгенше солға (45 °) қисайтыңыз.

Олар аспап қорабымен

42

 қапталған реттеу

бұрандаларынан келмеуі үшін оларды алып қою керек.
– Ол үшін бекіткіш бұрандаларды да

43

 бекіткіш

сомындарды да

44

 бұрап алыңыз.

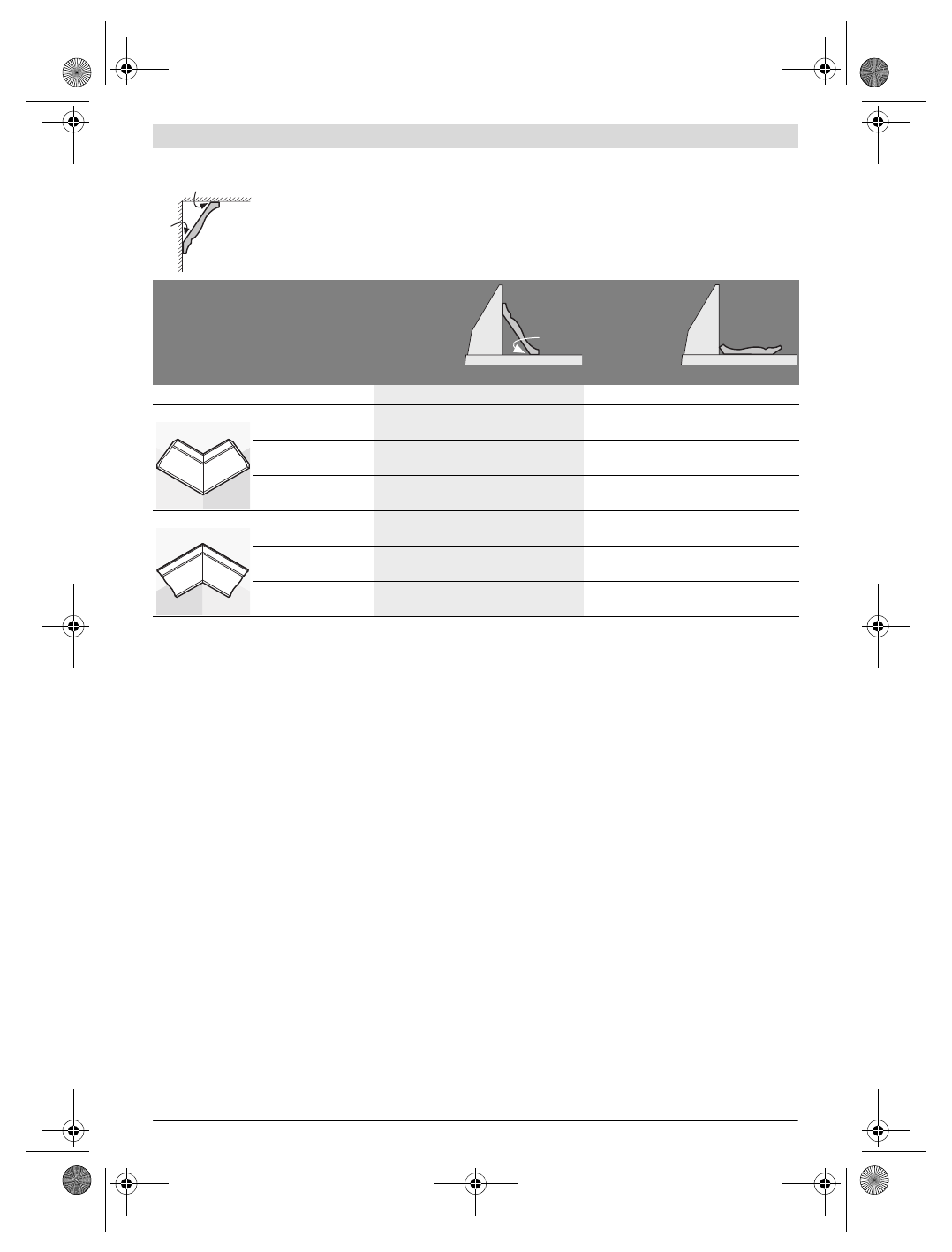

Төбе рейкаларын аралау үстелінде жатқан ретте өңдемекші болсаңыз, стандартты қисайту
бұрышын 31,6° (көлденең) және 33,9° (тік) орнату керек.
Төмендегі кестеде төбе рейкаларын өңдеу туралы нұсқаулықтар бар.

Параметрлер

тіреу
планкасына
тіреп

аралау
үстелінде
жатқызып

тік қисайту бұрышы

0 °

33,9 °

Төбе рейкасы

сол жақ

оң жақ

сол жақ

оң жақ

Ішкі қыры

көлденең қисайту
бұрышы

45 ° оңға

45 ° солға

31,6 °  оңға

31,6 °  солға

Дайындаманы
орналастыру

Төменгі қыры

тіреу планкасында

Төменгі қыры

тіреу планкасында

Жоғарғы қыры

тіреу планкасында

Төменгі қыры тіреу

планкасында

Дайын дайындама
орналасқан жері:

кесіктен оң жақта кесіктен сол жақта кесіктен сол жақта кесіктен сол жақта

Сыртқы қыры

көлденең қисайту
бұрышы

45 ° солға

45 ° оңға

31,6 °  солға

31,6 °  оңға

Дайындаманы
орналастыру

Төменгі қыры

тіреу планкасында

Төменгі қыры

тіреу планкасында

Төменгі қыры

тіреу планкасында

Жоғарғы қыры

тіреу планкасында

Дайын дайындама
орналасқан жері:

кесіктен оң жақта кесіктен сол жақта кесіктен оң жақта

кесіктен оң жақта

52°

38°

52°
